Интерфейс пользователя/блок
управления
Снятие кожуха и передней панели блока
управления
1.
Закройте главный воздушный запорный клапан
в линии подачи воздуха и в системе. Снимите
давление в линии подачи воздуха.
2.
Извлеките четыре гайки (21), а затем снимите
передний и задний кожухи (19, 20).
3.
Отключите питание.
4.
Извлеките четыре гайки (17); оставьте две гайки на
левой стороне панели. Откройте переднюю панель
блока управления (16). См.
Замена одинарного модуля
электромагнитного клапана
1.
Выполните инструкции раздела Снятие кожуха и
передней панели блока управления, стр. 10.
2.
Отсоедините разъем кабеля электромагнитного
клапана (542) от электромагнитного клапана (509a),
подлежащего замене.
3.
Извлеките два винта (509b) из электромагнитного
клапана, подлежащего замене, после чего извлеките
электромагнитный клапан (509a). См.
. 4.
4.
С помощью винтов (509b) установите новый
электромагнитный клапан (509a).
5.
Подсоедините разъемы кабеля электромагнитного
клапана (542). См. раздел Блок управления
(255771) на стр. 46.
ПРИМЕЧАНИЕ.
Ниже указаны функции электромагнитного клапана
(слева направо).
•
Дозирующий клапан A (DVA) (нормально
открытый)
•
Дозирующий клапан B (DVB) (нормально
открытый)
•
Насос A (PA) (нормально закрытый)
•
Насос B (PA) (нормально закрытый)

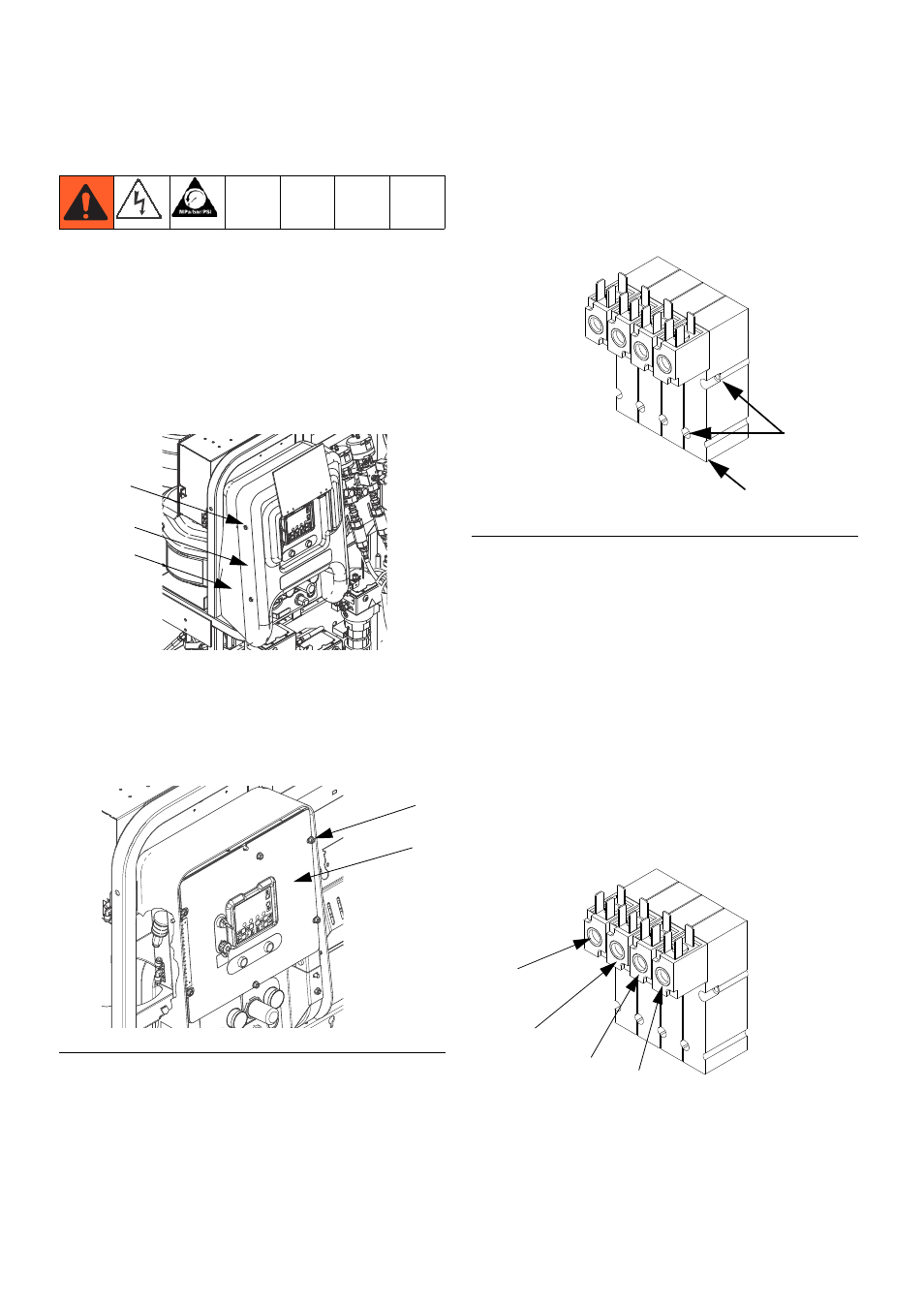

РИС
. 3
21
20
19
ti19926a1
17
16
ti20158b1
РИС
. 4
r_xm1a00_312359_313289_9_3
509b
509a
DVA
DVB
PA
PB
r_xm1a00_312359_313289_9_3
