Спецификация деталей
50
332596C

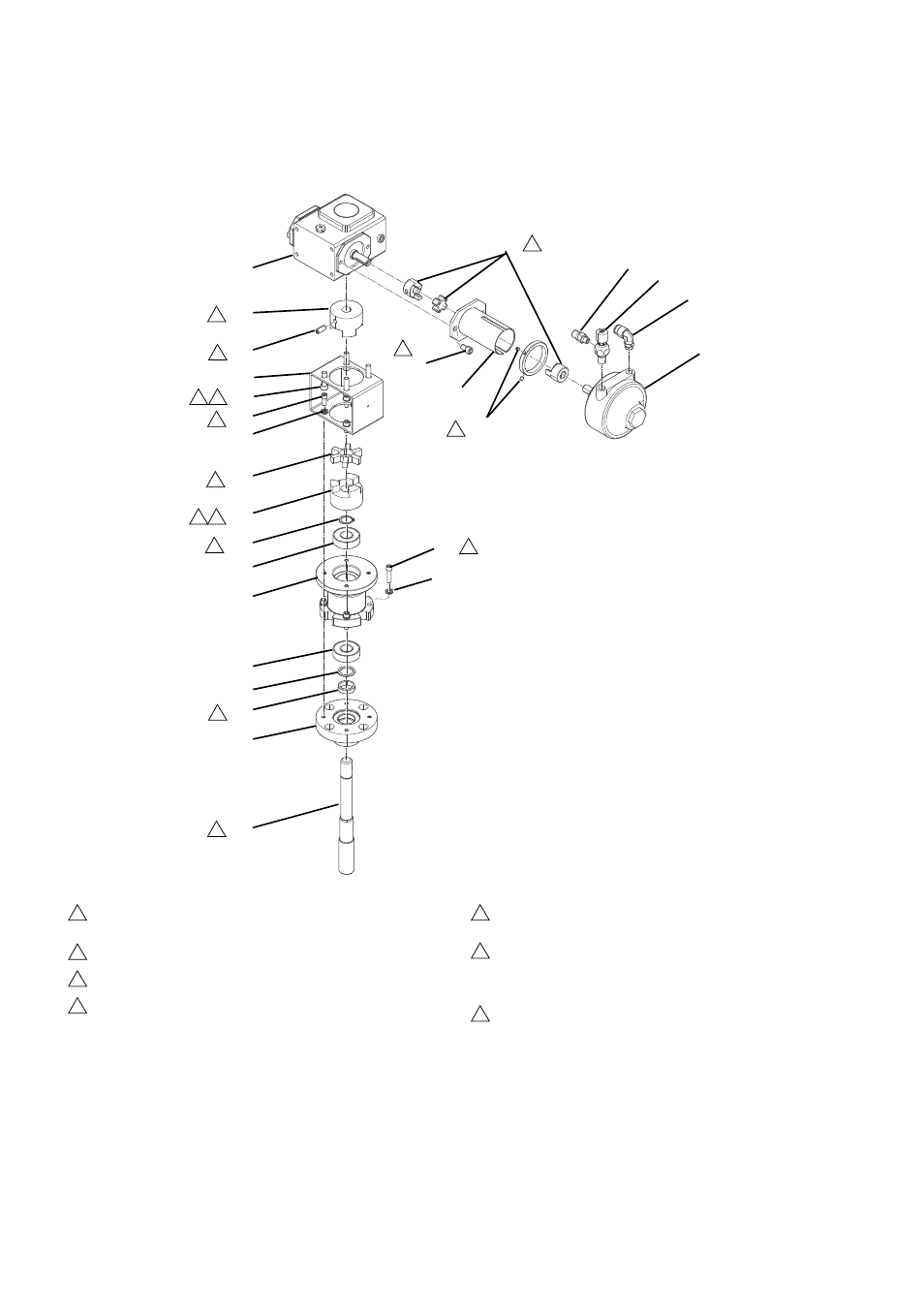

Компоновочные узлы модуля подачи(24P883)
Перемешиватель с пневмоприводом (24P885)
Нанесите герметик для труб на все резьбовые нешарнирные
трубные соединения.
Используйте резьбовой герметик слабой фиксации.
Нанесите голубой фиксатор резьбовых соединений.
Извлеките четыре винта из шестеренчатого редуктора (915),
проведите их через кронштейн (912) и обратно в
шестеренчатый редуктор (915), затем затяните их с усилием
17–19 Н•м (150–170 дюймофунтов).
Оставьте зазор 0,381 мм между половинами муфты
(910, 911, 916, 917).
При заказе муфты для замены выполните указанные ниже
действия. Извлеките установочный винт, идущий в комплекте
с муфтами (910, 916) и утилизируйте его. Замените его
установочным винтом (931).
Открытая сторона U-образного уплотнения (903) должна быть
направлена вниз внутри корпуса (902).
1
2
3
4
5
7
8
917
918
923
924
925
922
919
921
915
907
916
914
912
913
911
910
909
905
906
908
913
905
904
903
902
901
5
2
2
5
7
915
4
3
3
5
7
5
3
8
7
7
