Ремонт
18
332596C
5.
Отсоедините линию подачи воздуха.
6.
Извлеките манометр (606) из блока (601e).
7.
Извлеките винты из быстросъемных зажимов (601f ),
фиксирующих блок регулятора давления воздуха
(601c).
8.
Откройте зажимы (601f ) на шарнире и извлеките
их из блока (601e).
9.
Извлеките блок регулятора (601d) и установите
вместо него новый. Номер артикула см. в разделе
Модуль системы управления подачей воздуха
(255761), начиная со стр. 43.
10. Соберите оборудование, выполнив указанные
выше действия в обратном порядке.
11. Установите на регуляторе давления воздуха
значение 0,55–0,58 МПа (5,5–5,8 бар, 80–85 фунтов
на кв. дюйм).

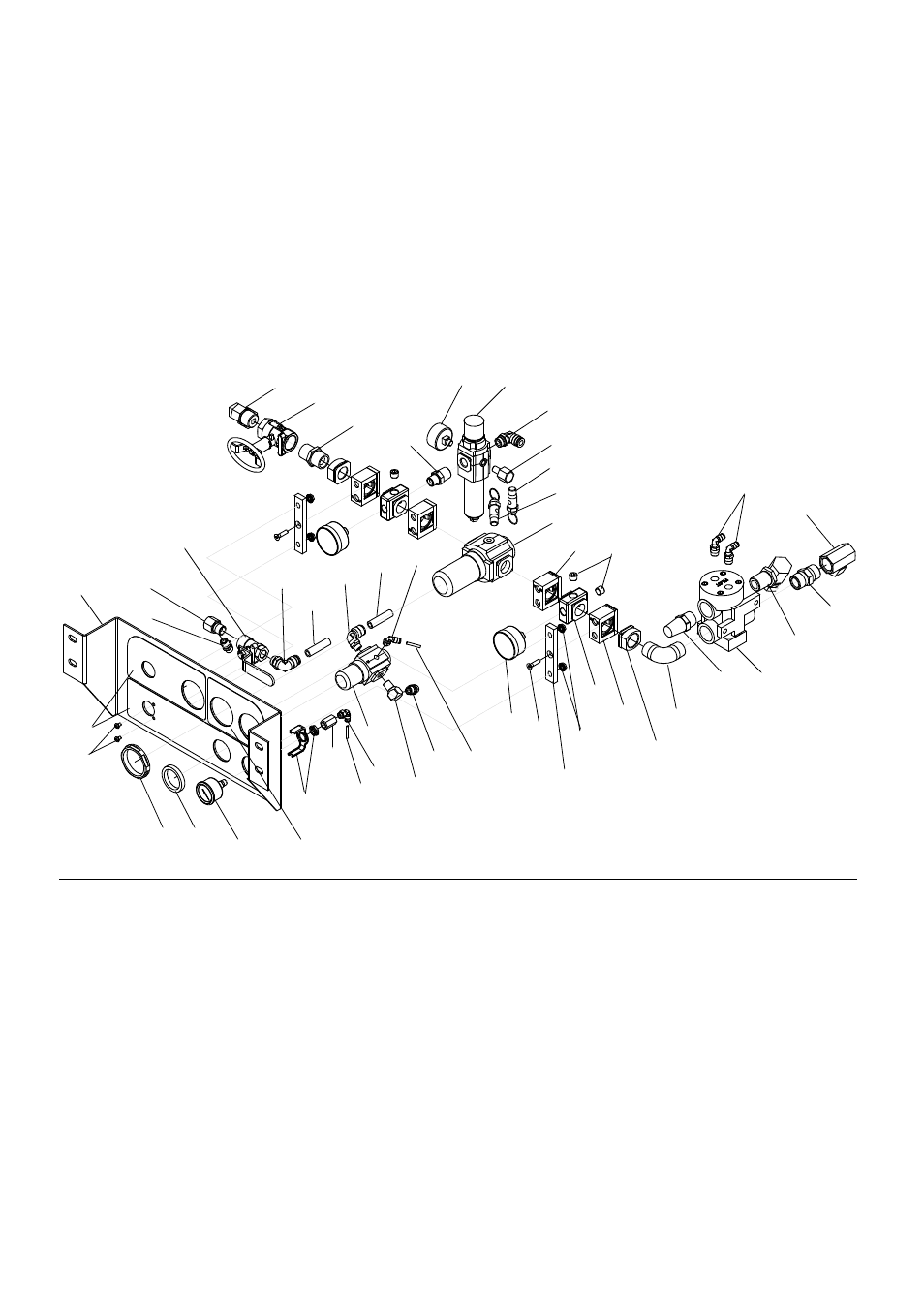

РИС
. 5
604
640
631
633
611
617
615
613
606
618
603
609
629
625
620
621
622
617
612
616
610
607
608
635
633
634
635
629
627
628
627
632
636
626
638
632
637
619
618
630
641
646
644
645
642
642
643
647
613
Справ. № 27
