Ремонт
16 332596C
Обновление программного обеспечения
кубического модуля регулирования подачи
жидкости (FCM3, справ. № 415)
ПРИМЕЧАНИЕ. Обновите все модули системы до
версии программного обеспечения указанного
выше токена, даже если вы заменяете только один
или два модуля. Использование разных версий
программного обеспечения может привести к
несовместимости.
Все содержащиеся в модулях данные могут быть
сброшены на заводские настройки по умолчанию.
Для упрощения процедуры восстановления данных
перед обновлением программного обеспечения
рекомендуется записать все настройки.
Последние версии программного обеспечения
всех выпускаемых систем находятся в разделе
"Техническая поддержка" на сайте www.graco.com.
1. Откройте распределительную коробку.
2. Используйте токен программного обеспечения
16P644. Инструкции см. в руководстве по
программированию модуля Graco Control
Architecture
™
.

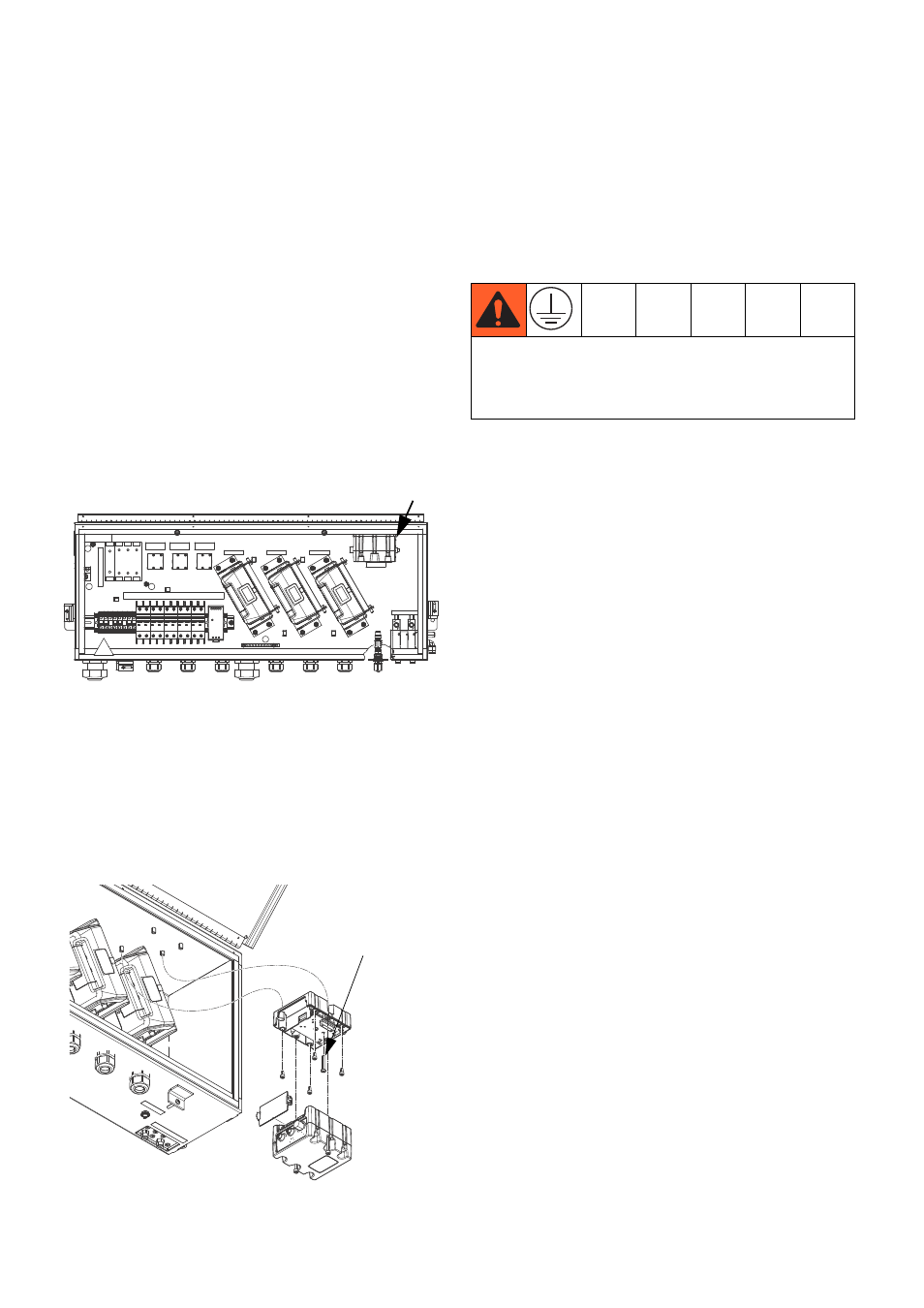

Замена модуля управления жидкостью
(FCM3, справ. № 415)
1. Переведите главный выключатель питания системы
в положение ВЫКЛЮЧЕНИЯ.
2. Откройте распределительную коробку.
3. Отключите все соединения от модуля FCM3.
4. Извлеките два винта, фиксирующих модуль FCM3.
Затем извлеките модуль FCM3.
5. С помощью винтов установите модуль FCM3.
6. Подключите соединения модуля FCM3.
7. Выполните инструкции раздела Обновление
программного обеспечения кубического модуля
регулирования подачи жидкости (FCM3, справ.
№ 415), стр. 16.
8. Закройте распределительную коробку.
B HOSE A
415
ti20155a
ti21594a
Винт
заземления
Во избежание серьезных травм вплоть до поражения
электрическим током необходимо использовать
центральный винт заземления в кубическом модуле
регулирования подачи жидкости.
