Страница 42
Спецификация деталей
42
332596C

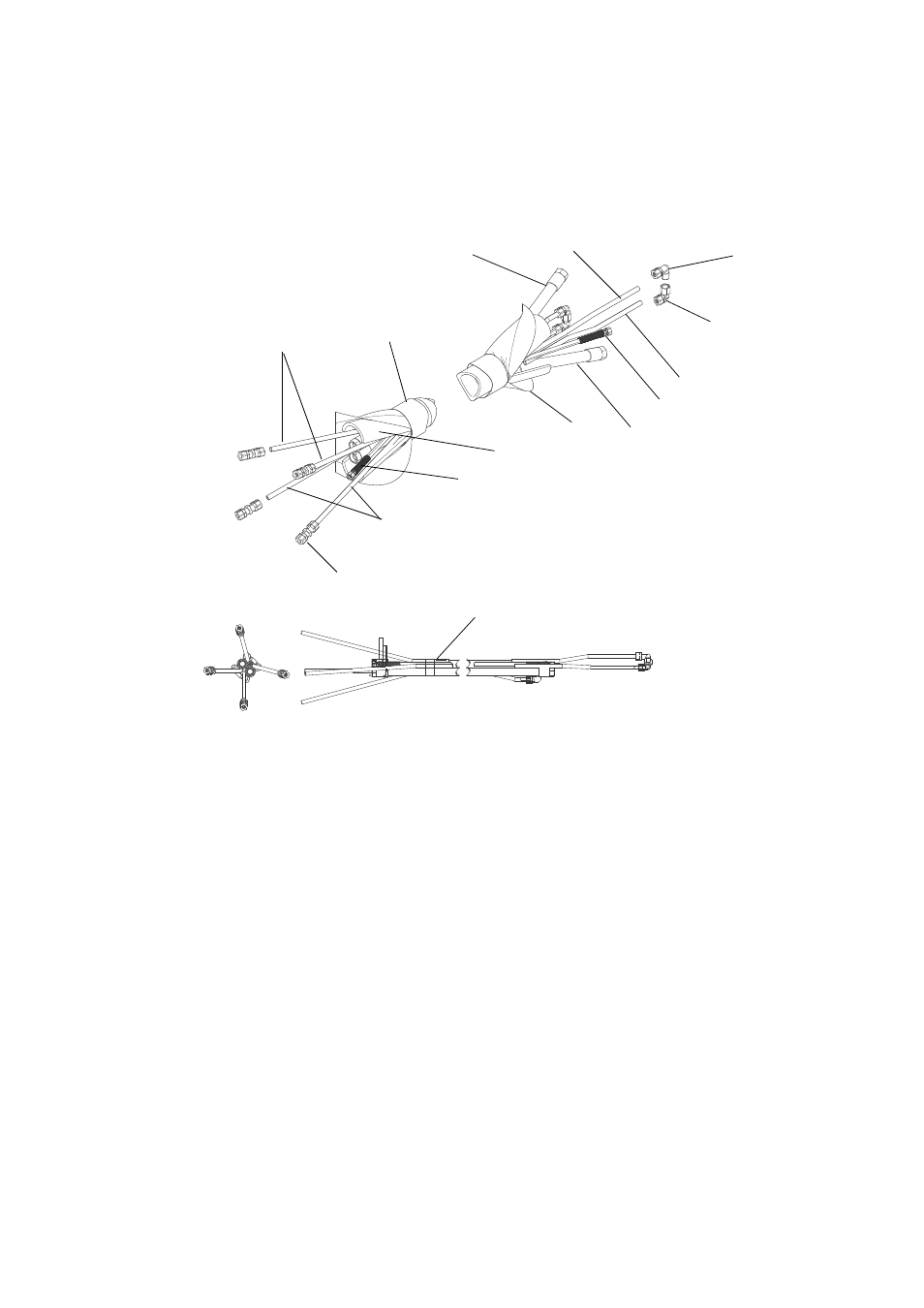

Связка шлангов с подогревом
16T121 – 3/4 дюйма х 1/2 дюйма (входит в комплект)
16T122 – 3/4 дюйма x 3/4 дюйма (дополнительно)
--- Не для продажи.
◆ Не показано.
310b
310c
302 (красный)
306 (синий)
301
308
306
310a
302
305
303
303
307
304
309
ti20243a
Справ.
№
Арт.
Описание
Кол-
во
301
16T484
ШЛАНГ, с муфтой, 3/4 дюйма, 44,8 МПа.
Модель 16T121 – 1 шт.
Модель 16T122 – 2 шт.
302
---
ТРУБА, красная, полиамид, внутренний
диаметр 9,5 мм (0,375 дюйма)
2
303
H42550 ШЛАНГ, с муфтой, 31 МПа, внутренний
диаметр 1/4 дюйма, 15,2 м (50 футов)
1
304
---
НАКЛЕЙКА, идентификационная
1
305
---
ТРУБА, синяя, полиамид, внутренний
диаметр 9,5 мм (0,375 дюйма)
2
306
---
ЛЕНТА, изоляционная
1
307
---
ШЛАНГ, изоляция, внутренний диаметр
2-5/8 дюйма, 15,2 м (50 футов)
1
308
H75050 ШЛАНГ, с муфтой, 50 МПа, внутренний
диаметр 1/2 дюйма, 15,2 м (50 футов);
только модель 16T121
1
309
16T138
ОБОЛОЧКА, защита от истирания,
15,2 м (50 футов)
1
310
16U666 КОМПЛЕКТ, фитинги трубы
1
310a
126894
ШТУЦЕР, труба 1/2 дюйма х труба
1/2 дюйма
4
310b
126898
КОЛЕНЧАТЫЙ ПАТРУБОК, труба
1/2 дюйма х 1/2 nptm
2
310c
126896
КОЛЕНЧАТЫЙ ПАТРУБОК, труба
1/2 дюйма х 1/2 nptf
2
311
◆
16U111 КОМПЛЕКТ, фитинги, подключение
шланга
1
311a
◆ C20487 НИППЕЛЬ, шестигранный
2
311b
◆ 158491 НИППЕЛЬ
1
311c
◆ 156823 ШТУЦЕР, вертлюг
2
311d
◆ 156971 НИППЕЛЬ, короткий
1
Справ.
№
Арт.
Описание
Кол-
во
