Ремонт
332596C 25
Проверка калибровки датчика
уровня
1. После установки и затяжки щупа в пустом баке,
убедитесь в том, что все микропереключатели
датчика уровня установлены в положение
ВЫКЛЮЧЕНИЯ/0.
2. Переведите главный выключатель питания системы
в положение ВКЛЮЧЕНИЯ.
3. Перейдите на экран настройки подачи. См.
руководство по эксплуатации распылителя XM PFP.
4. Убедитесь в том, что бак отображается на экране
пустым, не считая зоны нечувствительности
объемом 4 галлона, которая отображается в виде
клетчатой зоны в нижней части.
5. Если уровень бака отображен черным цветом или
если уровень изменяется, проведите сканирование
помех, выполнив указанные ниже действия.
ПРИМЕЧАНИЕ. Для сканирования помех уровень бака
должен быть ниже края щупа датчика уровня, чтобы
выполнить требуемую функцию.
a. Снимите крышку с головки датчика уровня.
b. См. РИС . 10. Сначала переведите
микропереключатель № 8 в положение
ВКЛЮЧЕНИЯ/1. Потом проделайте то же самое
с микропереключателем № 7, № 6 и № 4
в указанном порядке. Индикатор на датчике
уровня будет мигать красным и зеленым
цветом.
c. Нажмите и отпустите кнопку рядом с мигающим
индикатором. Индикатор будет гореть зеленым
цветом в течение нескольких секунд.
d. Когда индикатор снова начнет мигать
красным и зеленым цветом, установите
микропереключатели № 4, № 6, № 7 и № 8
обратно в положение ВЫКЛЮЧЕНИЯ/0.
Индикатор начнет мигать зеленым цветом.
6. Навинтите крышку на головку датчика уровня.

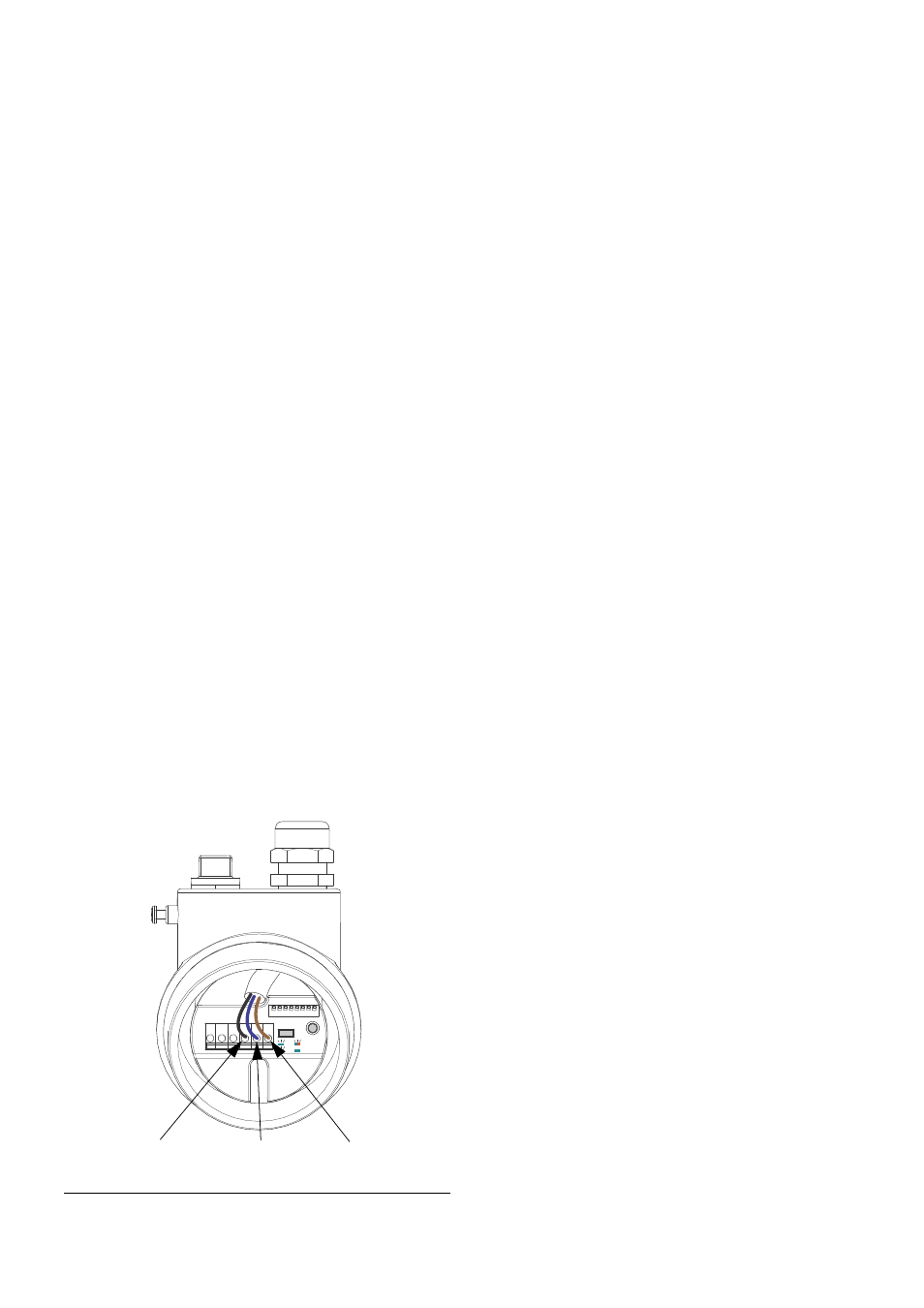

РИС . 10. Головка датчика уровня, вид сверху
21 1 2 3 4 5 6 7 8
ok prog
err exec
ti20271a
Черный Синий Коричневый
