Коммутационная коробка (24n598) – Инструкция по эксплуатации Graco XM PFP_repair
Страница 44
Advertising
Спецификация деталей
44
332596C

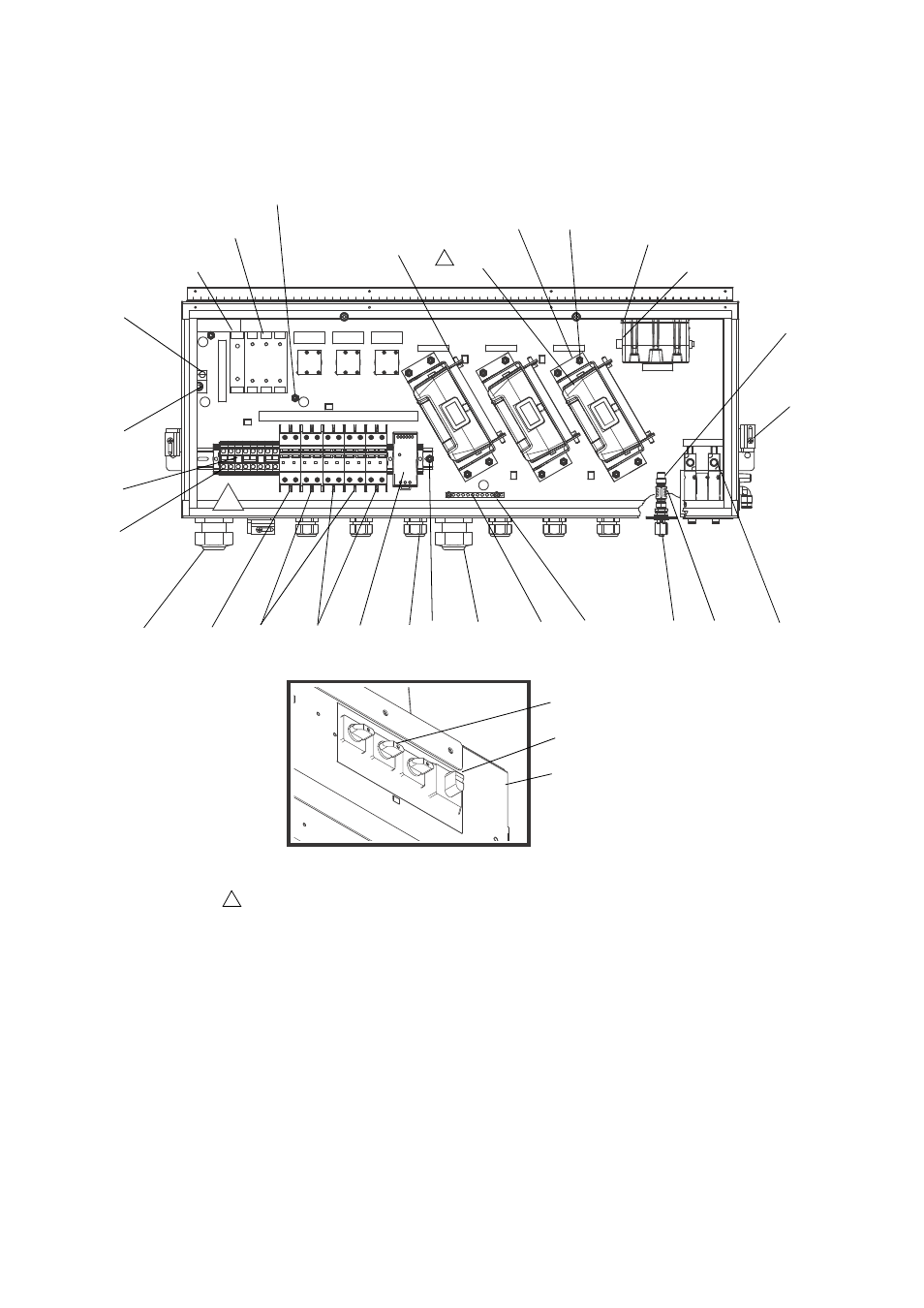

Коммутационная коробка (24N598)
B
HOSE
A
Во время установки модулей поставьте зональные адреса на
диске-указателе под крышкой высокомощного модуля контроля
температуры (404). Адреса. Модуль B =1, модуль шланга = 2, модуль A = 0.
ПРИМЕЧАНИЕ. Для идентификации кабеля см. раздел Электросхемы, начиная
со страницы 26.
4
416
417,
407, 408
405b
406
403 407
420
421
426, 427
415, 445
413, 414, 443
402
403
404
418, 419, 423
403, 446
412
411
410
409
401
425
442
405
405a
405f
405c
405e
4
ti20155a
444
442
422,
439
