Распределительная коробка
Обновление программного обеспечения
высокомощного модуля контроля
температуры (HPTCM, справ. № 404)
ПРИМЕЧАНИЕ. Обновите все модули системы до
версии программного обеспечения указанного
выше токена, даже если вы заменяете только один
или два модуля. Использование разных версий
программного обеспечения может привести к
несовместимости.
Все содержащиеся в модулях данные могут быть
сброшены на заводские настройки по умолчанию.
Для упрощения процедуры восстановления данных
перед обновлением программного обеспечения
рекомендуется записать все настройки.
Последние версии программного обеспечения
всех выпускаемых систем находятся в разделе
"Техническая поддержка" на сайте www.graco.com.
1.
Откройте распределительную коробку.
2.
Используйте токен программного обеспечения
16P644. Инструкции см. в руководстве по
программированию модуля Graco Control
Architecture
™
.
Замена высокомощного модуля контроля
температуры (HPTCM, справ. № 404)
1.
Переведите главный выключатель питания системы
в положение ВЫКЛЮЧЕНИЯ.
2.
Откройте распределительную коробку.
3.
Отключите все соединения от модуля HPTCM.
4.
Извлеките винты, фиксирующие модуль HPTCM,
затем извлеките модуль HPTCM.
5.
Снимите дверцу доступа на новом модуле HPTCM.
Установите поворотные переключатели в то же
положение, что и на старом модуле. Модуль B = 1.
Модуль шланга = 2. Модуль А = 0.
6.
С помощью винтов установите модуль HPTCM.
7.
Подключите соединения модуля HPTCM.
8.
Закройте распределительную коробку.
B
HOSE
A
404

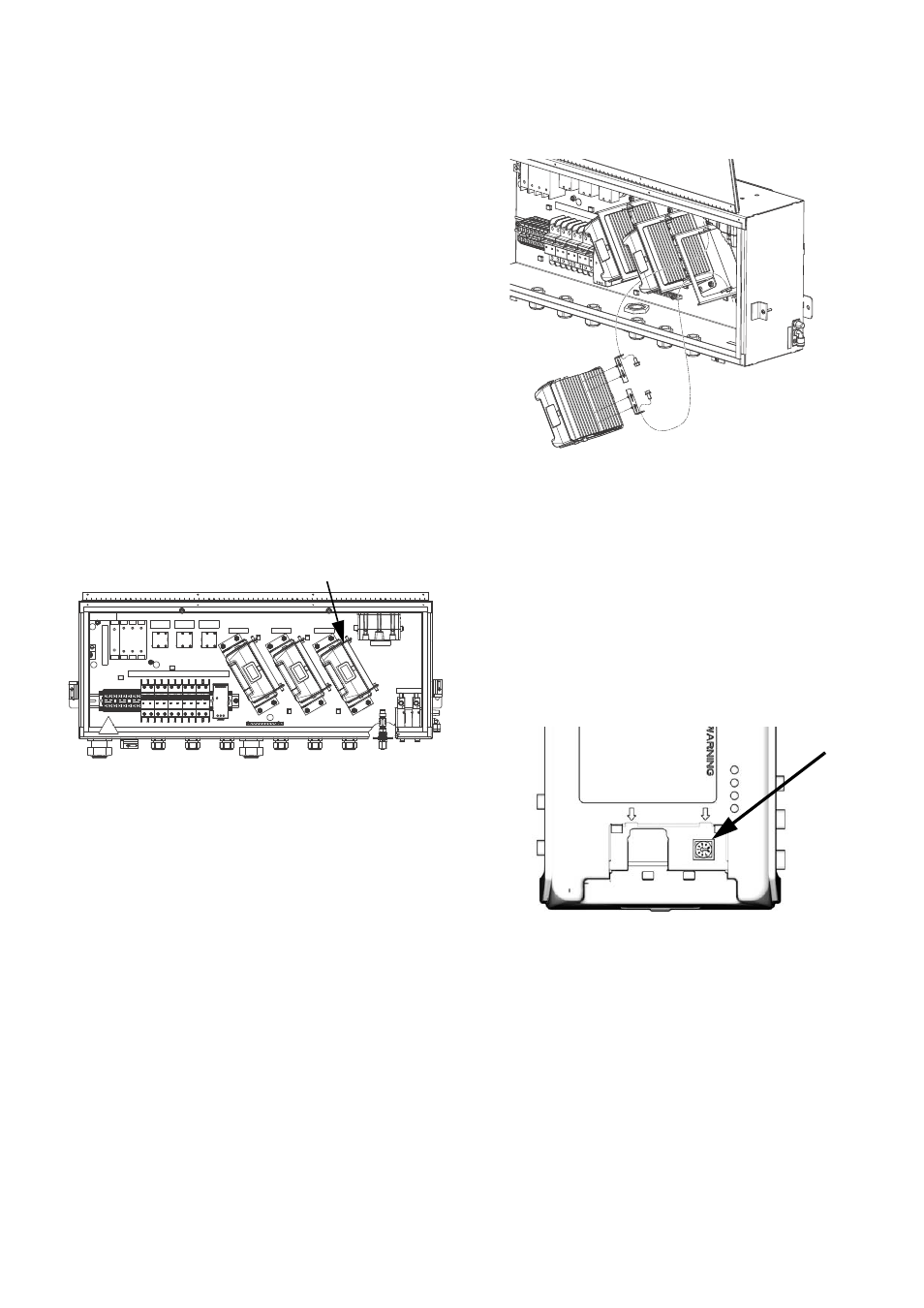

ti20155a
