20
Ru
Подключения
Комнатная FM-антенна и рамочная AM-антенна
поставляются с данным аппаратом. Подключите
данные антенны надлежащим образом к
соответствующим гнездам.
y
•
Прилагаемые антенны являются достаточно чувствительными
для обеспечения хорошего приема.
•
Разместите рамочную AM-антенну на достаточном расстоянии
от данного аппарата.
•
Если не удастся добиться хорошего приема, рекомендуется
использовать наружную антенну. Для получения более
подробной информации обратитесь к ближайшему
авторизованному дилеру или в сервисный центр Yamaha.
•
Всегда используйте рамочную AM-антенну, даже если
подключена наружная антенна.
Сборка рамочной AM-антенны
Подключение рамочной AM-антенны
Провода рамочной AM-антенны не имеют
полярности. Можно подключить любой из них к
терминалу AM, а другой - к терминалу GND.
После завершения всех подключений вставьте
вилку силового кабеля данного аппарата в
настенную розетку переменного тока.
1
Для включения этого аппарата нажмите
AMAIN ZONE ON/OFF (или pPOWER).
2
Для выключения (переведения в режим
ожидания) этого аппарата снова нажмите
AMAIN ZONE ON/OFF (или pPOWER).
y
•
Для подготовки к воспроизведению данному аппарату
необходимо несколько секунд.
•
Также этот аппарат можно включить, нажав MSCENE (или
iSCENE).
•
Данный аппарат потребляет небольшое количество энергии
даже в режиме ожидания. Рекомендуется отключать силовой
кабель от настенной розетки переменного тока.

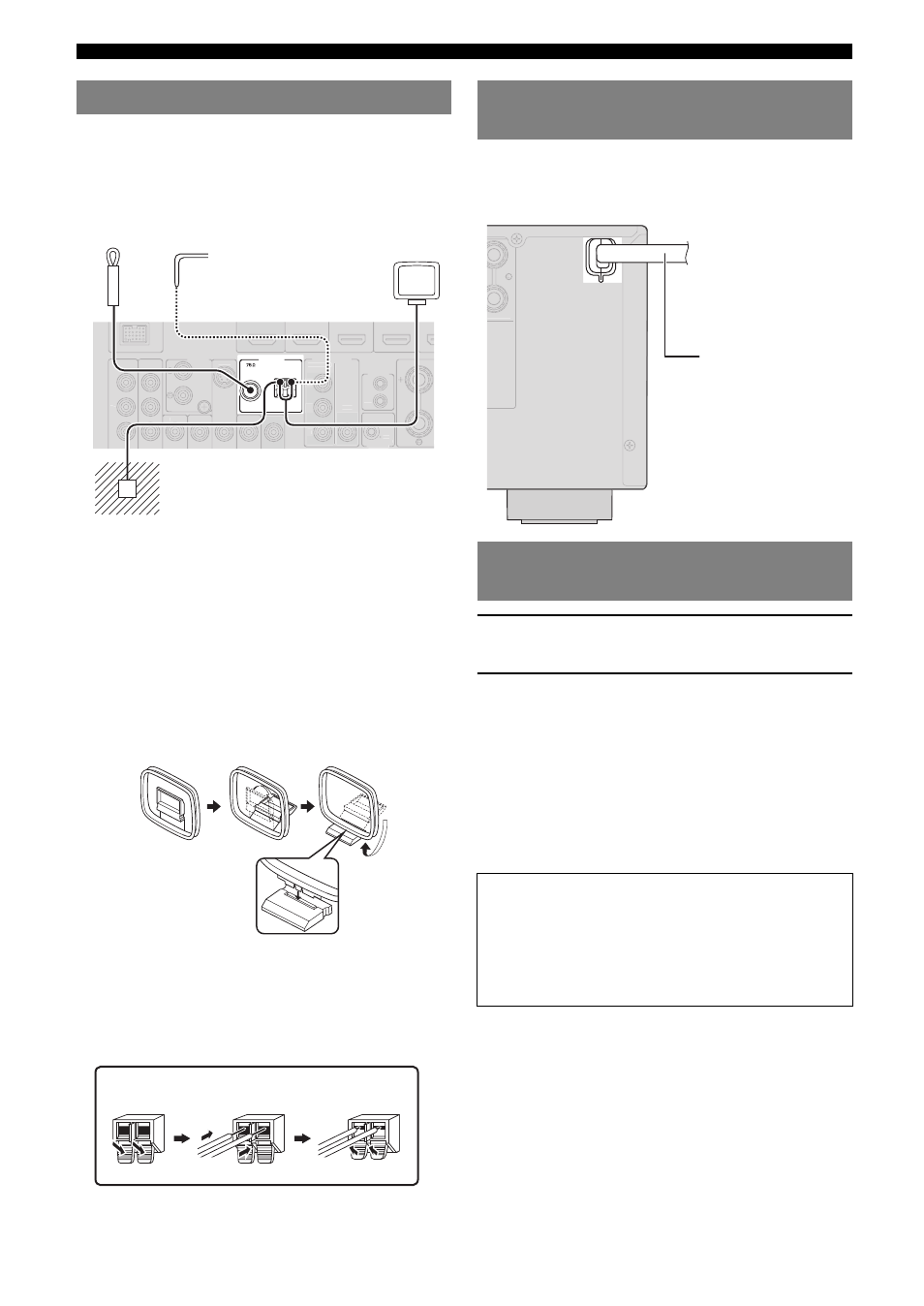

Подключение FM- и AM-антенн
ANTENNA
UNBAL.
FM
GND AM
TRIGGER OUT
12V
0.1A MAX.
PHONO
GND
COMPONENT
VIDEO
P
R
P
B
Y
IN
OUT
REMOTE
MONITOR OUT
P
R
P
B
Y
S.VIDEO
VIDEO
VIDEO
COMPORNENT
VIDEO
FRO
Наружная АМ-антенна
Подключите провод с
виниловым покрытием
длиной от 5 до 10 м и
протяните его наружу
(используйте рамочную
AM-антенну вместе с
этой антенной).
Заземление (терминал GND)
Терминал GND не предназначен для
заземления на землю.
Чтобы уменьшить помехи, подключите
стержень для заземления или провод с
виниловым покрытием и медной пластиной
на конце, и углубите его во влажную землю.
Комнатная FМ-
антенна
Рамочная
АМ-
антенна
Нажмите и
держите
Отпустите
Вставьте
Подключение силового
кабеля
Включение и выключение
аппарата
Предупреждение
Не вынимайте вилку данного аппарата из
розетки до тех пор, пока он находится во
включенном состоянии. Это может привести к
повреждению данного аппарата или неверному
сохранению его настроек.
/PRESENCE
К настенной розетке
переменного тока
Силовой кабель
