Инструкция по эксплуатации Yamaha RX-V765
Страница 91
13
Ru
Подключения
Ру
сс
кий
ВВЕ
ДЕНИЕ
ДОПОЛНИТЕЛЬНАЯ
ИНФОРМАЦИ
Я
ПРИЛОЖЕНИЕ
ПОДГ
О
Т
ОВК
А
ОСНО
ВН
ЫЕ
ОПЕР
АЦИИ
ДОП
О
ЛНИТЕЛЬ
НЫ
Е
ОПЕР
АЦИИ
1
Удалите изоляцию на длине примерно 10
мм на конце каждого провода колонки, а
затем скрутите оголенные провода во
избежание короткого замыкания.
2
Ослабьте головку, вставьте скрученные оголенные
провода в отверстие и затяните головку.
y
•
Можно подключить колонки присутствия (cм. стр. 12) или
колонки второй зоны (Zone2) (cм. стр. 53) к гнездам EXTRA SP.
К данному аппарату можно подключить колонки,
поддерживающие соединения двухканального усиления.
Для подключения колонок посредством соединения
двухканального усиления выполните подключение их к
гнездам FRONT и гнездам SURROUND BACK/BI-AMP,
как показано на рисунке.
Для активации соединения двухканального
усиления подключите силовой кабель к розетке
переменного тока, вызовите меню ADVANCED
SETUP и установите значение “ON” для
параметра “BI AMP” (cм. стр. 58).
Примечание
•
При выполнении соединений двухканального усиления
использование тыловых колонок окружающего звучания или
дополнительных колонок (колонок присутствия и колонок
Zone2) невозможно.

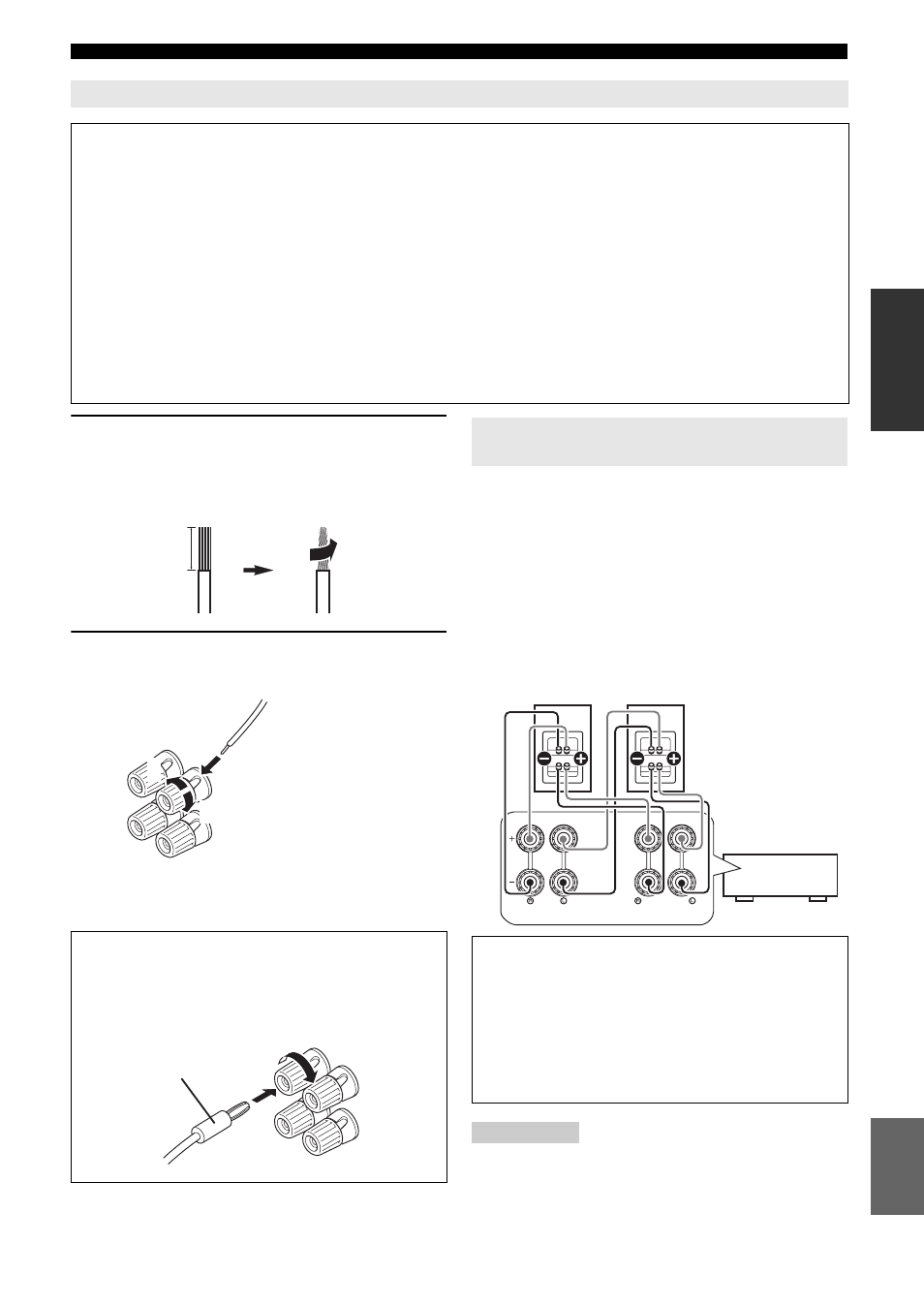

Подключение кабеля колонки
Предупреждение
•
Кабель колонок обычно состоит из пары параллельных изолированных проводов. Для обозначения
полярности один из кабелей окрашен в другой цвет или имеет полоски. Подключите один конец
окрашенного/полосатого кабеля к терминалу “+” (красному) данного аппарата, а другой конец - к
такому же терминалу колонки, и подключите один конец другого кабеля к терминалу “–” (черному)
данного аппарата, а другой конец - к такому же терминалу колонки.
•
Перед подключением колонок убедитесь, что силовой кабель отключен.
•
Не позволяйте оголенным проводам колонок соприкасаться друг с другом или с любой металлической частью
аппарата. Это может привести к повреждению аппарата и/или колонок. В случае короткого замыкания цепи,
при включении данного аппарата на дисплее передней панели появится сообщение “CHECK SP WIRES!”.
•
Если видеомонитор имеет электронное-лучевую трубку, используйте колонки с магнитным
экраном. Если изображение на мониторе по прежнему будет искажено даже в случае использования
колонок с магнитным экраном, разместите колонки дальше от монитора.
•
Используйте колонки с импедансом 6 Ом или больше. Установите импеданс колонок в меню “ADVANCED
SETUP” перед подключением колонок. Также можно использовать колонки сопротивлением 4 Ом в качестве
фронтальных колонок, если установить для параметра “SP IMP.” значение “6ΩMIN” (cм. стр. 58).
Подключение вилки штекерного типа (за
исключением моделей для Великобритании,
Европы, России, Азии и Кореи)
Затяните головку и вставьте вилку штекерного
типа в торец гнезда.
10 мм
1
2
3
Красный:
положительный (+)
Черный:
отрицательный (–)
Банановый штекер
Использование соединений
двухканального усиления
Предупреждение
Перед выполнением соединений двухканального
усиления отключите все держатели или кабели,
соединяющие низкочастотный динамик с
высокочастотным динамиком. Более подробная
информация приведена в инструкции к колонкам.
При выполнении соединений двухканального
усиления перед соединением кабелей колонки
убедитесь, что держатели или кабели подключены.
FRONT
SURROUND BACK/
BI-AMP
SINGLE
Фронтальные колонки
Правая
Левая
Данный
аппарат
