Страница 96: C. 18
18
Ru
Подключения
В данном аппарате предусмотрено 8 входных
гнезд (FRONT L/R, CENTER, SURROUND L/R,
SUR. BACK и SUBWOOFER) для приема
многоканальных аналоговых сигналов. Если Ваш
компонент для воспроизведения, например DVD-
проигрыватель или SACD-проигрыватель,
оснащен функцией вывода многоканального
аналогового звука, Вы можете наслаждаться
многоканальным звуком вплоть до 7.1-канального
эффекта. Для вывода многоканального звука
подключите выходные аудиогнезда компонента
для воспроизведения к гнездам MULTI CH INPUT
на данном аппарате, и установите “MULTI CH” в
качестве входного сигнала для данного аппарата.
Подробная информация о смене входных
источников приведена cм. стр. 24.
Примечания
•
При выборе “MULTI CH” в качестве источника,
автоматически отключается процессор цифрового звукового
поля.
•
Поскольку аппарат не перенаправляет сигналы, поступающие
через гнезда MULTI CH INPUT, для компенсации
отсутствующих колонок, при использовании этой функции
подключите по крайней мере 5.1-канальную акустическую
систему.
•
При переключении источника входного сигнала в положение
“MULTI CH”, изображения, подаваемые с компонента,
подключенного ко входу “AV1-6” или “V-AUX” (cм. стр. 41)
могут отображаться на видеомониторе. Если DVD-
проигрыватель не поддерживает вывод многоканального
цифрового сигнала, подключите его к данным входным
гнездам.
Из гнезд терминалов PRE OUT выводятся
сигналы того же канала, что и из
соответствующих им терминалов SPEAKERS.
При подключении внешнего усилителя мощности
(предусилителя) для усиления уровня громкости
колонок подключите входные терминалы
усилителя мощности к терминалам PRE OUT
этого аппарата.
Примечание
•
При подключении компонента к терминалам PRE OUT не
подключайте колонки к терминалам SPEAKERS, которые
соответствуют этим терминалам PRE OUT.
a
Гнезда FRONT (PRE OUT)
Выходные гнезда фронтального канала.
b
Гнезда SURROUND (PRE OUT)
Выходные гнезда канала окружающего звучания.
c
Гнезда SUR. BACK (PRE OUT)
Выходные гнезда тылового окружающего звучания.
При подключении только одного внешнего усилителя к
тыловому каналу окружающего звучания,
подключайте его к гнезду SUR. BACK (SINGLE).
y
•
Для вывода сигналов тыловых каналов окружающего
звучания через эти гнезда установите параметр “Sur.B L/
R SP” в любое значение, кроме “None” в меню “Speaker
Setup” (cм. стр. 48).
d
Гнездо CENTER (PRE OUT)
Выходное гнездо центрального канала.
e
Гнездо SUBWOOFER PRE OUT 1/2
Подключение сабвуфера со встроенным усилителем.
При подключении двух сабвуферов через них будет
выводиться один и тот же звук.

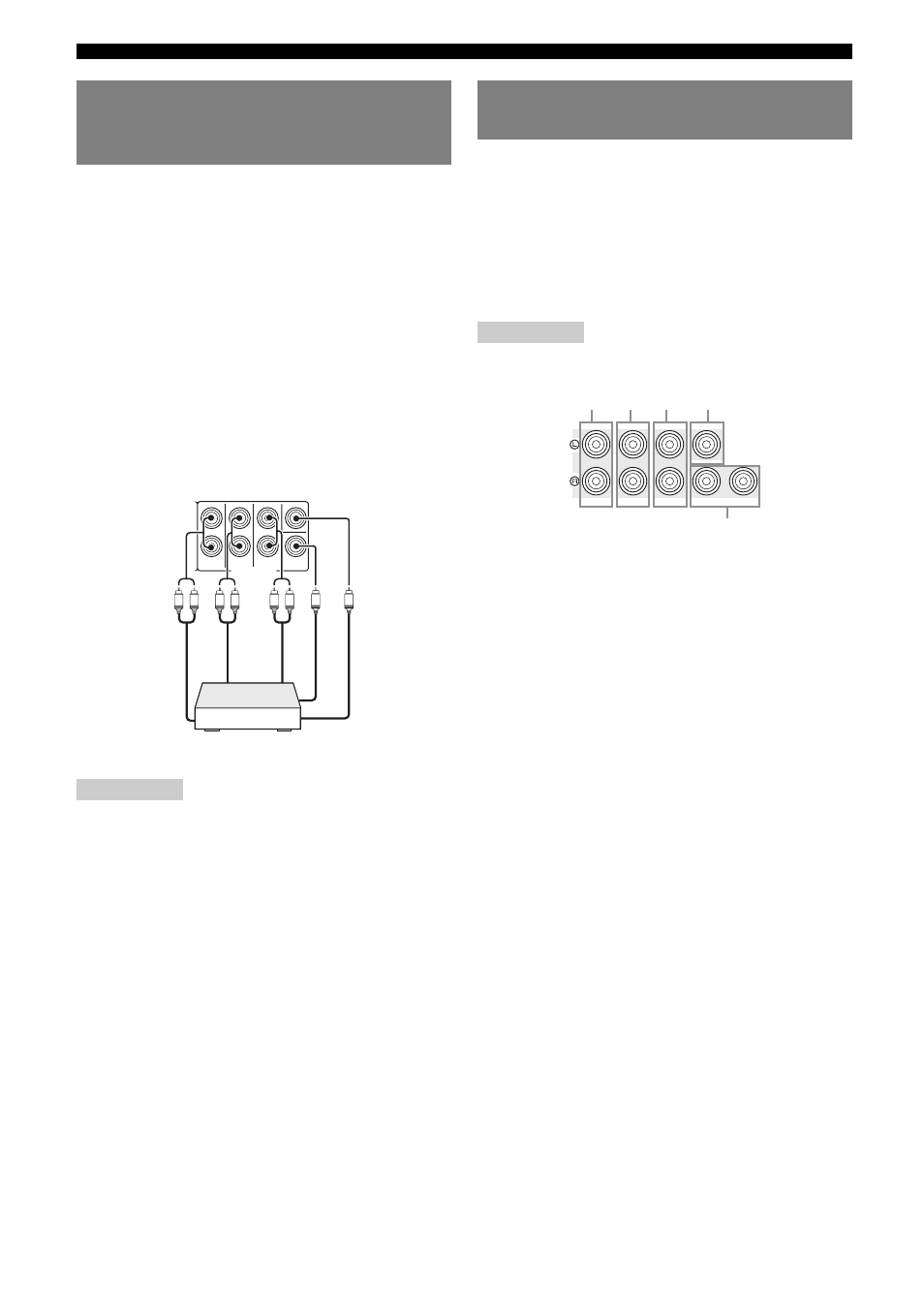

Подключение многоформатного
проигрывателя или внешнего
декодера
FRONT
SURROUND
SUR.BACK
SUBWOOFER
MULTI CH INPUT
CENTER
L
R
L
R
L
R
Вых
од
тыло
вог
о
ок
р
ужающе
го
з
в
учан
ия
Вых
од
ок
р
ужающе
го
з
в
учан
ия
Фрон
таль
ный вых
о
д
Вых
о
д
сабв
у
фера
Центра
льный
вых
о
д
Многоформатный проигрыватель/внешний
декодер (7.1-канальный выход)
Подключение внешнего
усилителя
FRONT
SURROUND
SUR. BACK
SUBWOOFER
PRE OUT
CENTER
SINGLE
1
2
a
b
c
d
e
