Yamaha RX-V765 - Инструкция (Страница 93)

15
Ru
Подключения
Ру
сс
кий
ВВЕ
ДЕНИЕ
ДОПОЛНИТЕЛЬНАЯ
ИНФОРМАЦИ
Я
ПРИЛОЖЕНИЕ
ПОДГ
О
Т
ОВК
А
ОСНО
ВН
ЫЕ
ОПЕР
АЦИИ
ДОП
О
ЛНИТЕЛЬ
НЫ
Е
ОПЕР
АЦИИ
Подключите видеомонитор, например, телевизор или проектор, к выходному гнезду данного аппарата. Можно
выбрать один из следующих трех типов в соответствии с форматом входного сигнала, поддерживаемым данным
видеомонитором: HDMI OUT, COMPONENT VIDEO и VIDEO (композитное видео).
Примечание
• Убедитесь в том, что аппарат и видеомонитор не подключены к розеткам переменного тока.
■ Для подключения видеомонитора HDMI
y
• Данный аппарат поддерживает функцию управления HDMI.
При подключении телевизора, поддерживающего управление
HDMI, работой данного аппарата можно будет управлять с
помощью пульта ДУ телевизора. Для получения подробной
информации, cм. стр. 38.
■ Для подключения компонентного видеомонитора
Примечание
• Только видеосигналы, подаваемые на данный аппарат через
гнездо COMPONENT VIDEO, выводятся через гнездо
COMPONENT VIDEO.
■ Для подключения композитного видеомонитора
Примечание
• Только видеосигналы, подаваемые с данного аппарата через
гнезда VIDEO, выводятся через гнезда VIDEO.
Для вывода звука телевизора через данный
аппарат, подключите выходной аудиотерминал
телевизора к любому гнезду AV 1-6.
Если телевизор поддерживает вывод оптического
цифрового сигнала, рекомендуется использовать
AV 1. Подключение к AV 1 позволит переключать
источник входного сигнала, подаваемого на AV-
вход 1, с помощью всего одной клавиши,
используя функцию SCENE (cм. стр. 24).
Примечание
• Если подключенный к этому аппарату видеомонитор
поддерживает функцию управления HDMI, рекомендуется
подключить его выходное аудиогнездо к гнезду OPTICAL
гнезд AV1 этого аппарата. После этого аппарат автоматически
включится и при включении видеомонитора будет
автоматически выбрана опция “TV” в меню SCENE. Тот же
результат можно получить, даже подсоединив выходные
аудиогнезда к гнездам AV2-6, AUDIO1-2 или V-AUX, заранее
назначив эти гнезда для телевизора (cм. стр. 24).

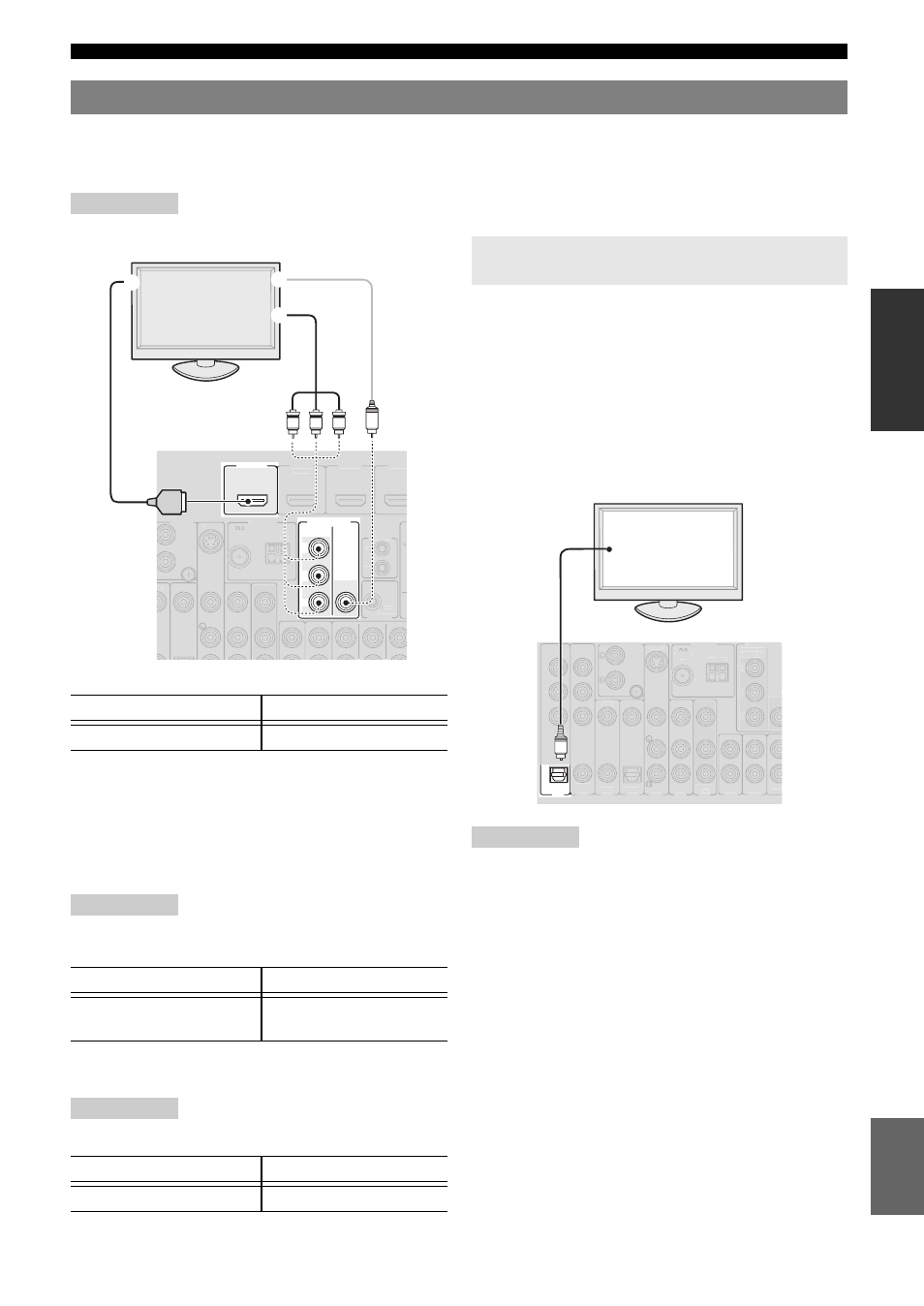

Подключение видеомонитора
Гнезда на компонентах Гнезда на аппарате
a Вход HDMI HDMI OUT
Гнезда на компонентах Гнезда на аппарате
b Компонентный
видеовыход
MONITOR OUT
(COMPONENT VIDEO)
Гнезда на компонентах Гнезда на аппарате
c Видеовход (композитный) MONITOR OUT (VIDEO)
P R
P B
Y
MONITOR OUT
HDMI
VIDEO
COMPORNENT
VIDEO
OUT
TRIGGER OUT
12V
0.1A MAX.
ANTENNA PHONO
UNBAL.
FM
GND
GND AM
IN
OUT
REMOTE
S.VIDEO
DEO
HDMI 1 HDMI 2 HDMI 3
(BD/DVD)
V
c
b
P B Y P R
HDMI
a
Телевизор или проектор Вывод звука телевизора через данный
аппарат
OPTICAL
( TV )
AV 1
ANTENNA PHONO
UNBAL.
FM
GND
GND AM
COMPONENT
VIDEO
P R
P B
Y
MONITOR OUT
P R
P B
Y
AV 2
COAXIAL
AV 3
(CD)
COAXIAL OPTICAL
AV 4 AV 5 AV 6
AV
OUT AUDIO1
S.VIDEO
AUDIO2
FRON
VIDEO
VIDE
COMPORNENT
VIDEO
O
Цифровой выход
(оптический)
Телевизор или проектор
