Задняя панель, Adock гнездо, Bphono гнезда – Инструкция по эксплуатации Yamaha RX-V765
Страница 83: Cantenna гнезда, Dhdmi out/hdmi 1-4 гнезда, Eremote in/out гнезда, Ftrigger out гнездо, Gspeakers терминалы, Hсиловой кабель, Iav 1-6 гнезда
5
Ru
Названия компонентов и их функции
Ру
сс
кий
ВВЕДЕНИ
Е
ДОП
О
ЛНИТЕЛЬ
НАЯ
И
Н
ФОРМАЦИЯ
ПРИЛОЖЕНИЕ
ПОДГОТОВКА
ОСНОВНЫЕ
ОП
ЕР
А
ЦИИ
ДО
ПОЛН
И
ТЕЛЬН
Ы
Е
ОПЕ
РАЦИИ
a
DOCK гнездо
Для подключения универсальной док-станции Yamaha
iPod (YDS-11, продается отдельно) или беспроводного
Bluetooth-приемника (YBA-10, продается отдельно)
(cм. стр. 19).
b
PHONO гнезда
Подключение проигрывателя пластинок (cм. стр. 17).
c
ANTENNA гнезда
Для подключения к поставляемым антеннам FM и AM
(cм. стр. 20).
d
HDMI OUT/HDMI 1-4 гнезда
Для подключения HDMI-совместимого видеомонитора
или внешних компонентов к входам HDMI 1-4
(cм. стр. 16).
e
REMOTE IN/OUT гнезда
Для подключения к внешним компонентам, которые
поддерживают функцию ДУ (cм. стр. 19).
f
TRIGGER OUT гнездо
Для подключения внешнего терминала с терминалом
триггерного входа для управления им вместе с данным
аппаратом. Например, при подключении
электрического экрана, поддерживающего триггерный
вход, он будет открываться и закрываться вместе с
операциями источника входного сигнала, выбранного в
данном аппарате.
g
SPEAKERS терминалы
Для подключения правой и левой фронтальных
колонок, центральной колонки, колонок окружающего
звучания и тыловых колонок окружающего звучания
(cм. стр. 11). Подключите колонки присутствия
(cм. стр. 12) или колонки для Zone2 (cм. стр. 53) к
гнездам EXTRA SP.
h
Силовой кабель
Подключите данный кабель к настенной розетке
переменного тока (cм. стр. 20).
i
AV 1-6 гнезда
Для подключения внешних компонентов к аудио/
видеовходам 1-6 (cм. стр. 16).
j
AV OUT гнезда
Вывод аудио/видеосигналов с выбранного источника
аналогового сигнала на внешний компонент
(cм. стр. 17).
k
AUDIO 1/2 гнезда
Для подключения внешних компонентов к аудиовходам
1-2 (cм. стр. 17).
l
MONITOR OUT терминалы
Вывод видеосигналов с данного аппарата на
видеомонитор, например на телевизор (cм. стр. 15).
m
MULTI CH INPUT терминалы
Подключение проигрывателя, поддерживающего
многоканальный вывод (cм. стр. 18).
n
AUDIO OUT гнезда
Вывод аудиосигналов с выбранного источника
аналогового сигнала на внешний компонент
(cм. стр. 17).
o
ZONE2 OUT гнезда
Вывод звука с данного аппарата на внешний усилитель,
установленный в другой зоне.
p
PRE OUT терминалы
Для подключения сабвуфера со встроенным
усилителем (cм. стр. 11) или внешнего усилителя
мощности (cм. стр. 18).

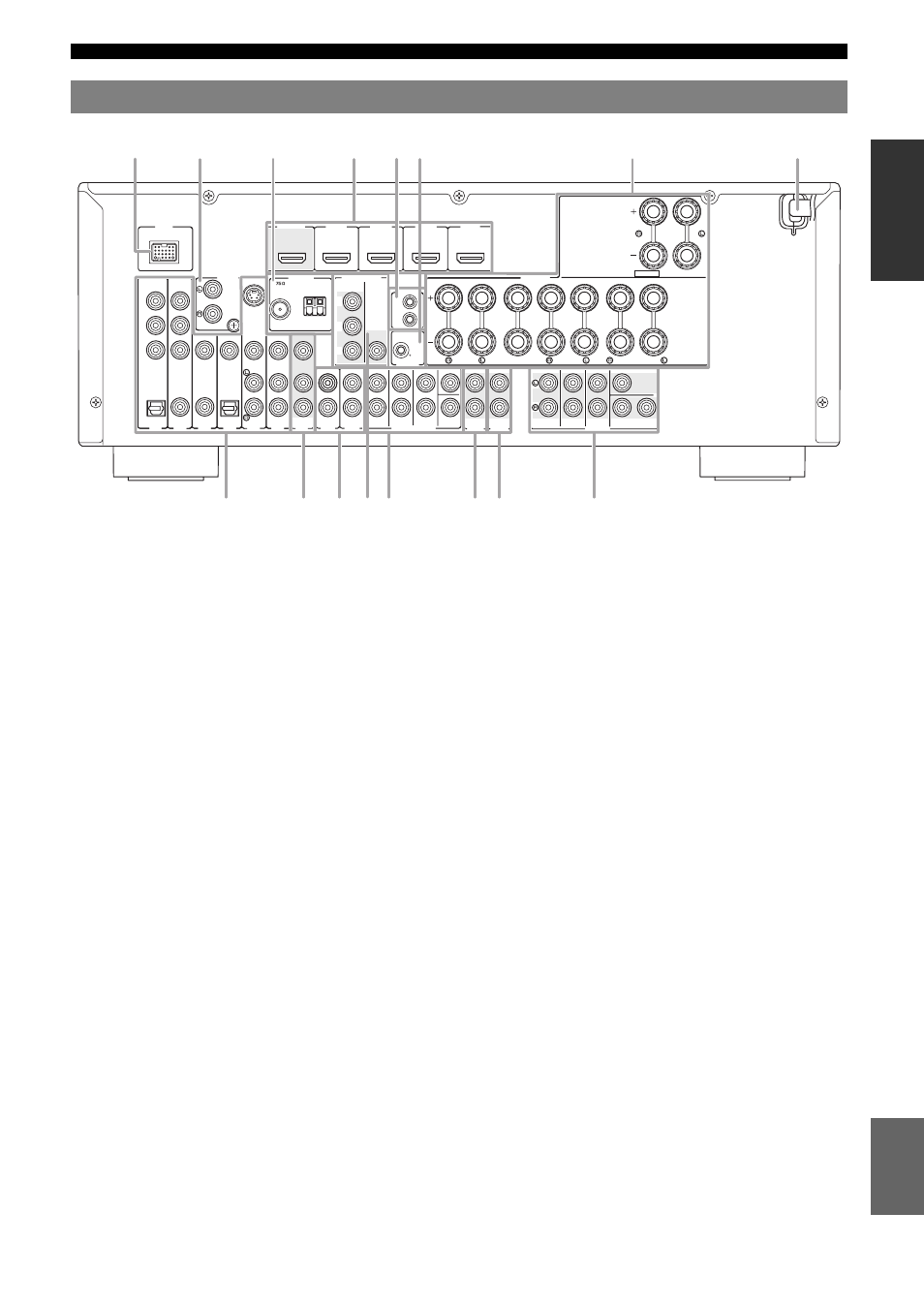

Задняя панель
ZONE2
OUT
TRIGGER OUT
12V
0.1A MAX.
ANTENNA
PHONO
UNBAL.
FM
GND
GND AM
COMPONENT
VIDEO
P
R
P
B
Y
IN
OUT
REMOTE
EXTRA SP
ZONE2/PRESENCE
MONITOR OUT
SPEAKERS
ZONE2
P
R
P
B
Y
OPTICAL
( TV )
AV 1
AV 2
COAXIAL
AV 3
(CD)
COAXIAL
OPTICAL
AV 4
AV 5
AV 6
AV
OUT
AUDIO1
S.VIDEO
AUDIO2
FRONT
SURROUND
SUR.BACK
SUBWOOFER
MULTI CH INPUT
AUDIO
OUT
FRONT
SURROUND
SUR. BACK
SUBWOOFER
PRE OUT
CENTER
VIDEO
HDMI
HDMI 1
HDMI 2
HDMI 3
HDMI 4
(BD/DVD)
VIDEO
COMPORNENT
VIDEO
FRONT
CENTER
SURROUND
SURROUND BACK/
BI-AMP
SINGLE
1
2
CENTER
OUT
DOCK
SINGLE
a
h
i
j
m
k
n o
p
d
b
c
g
e f
l
