Использование гнезд remote in/out, Подключение видеокамеры или, Переносного аудиоплеера – Инструкция по эксплуатации Yamaha RX-V765
Страница 97: C. 19
19
Ru
Подключения
Ру
сс
кий
ВВЕ
ДЕНИЕ
ДОПОЛНИТЕЛЬНАЯ
ИНФОРМАЦИ
Я
ПРИЛОЖЕНИЕ
ПОДГ
О
Т
ОВК
А
ОСНО
ВН
ЫЕ
ОПЕР
АЦИИ
ДОП
О
ЛНИТЕЛЬ
НЫ
Е
ОПЕР
АЦИИ

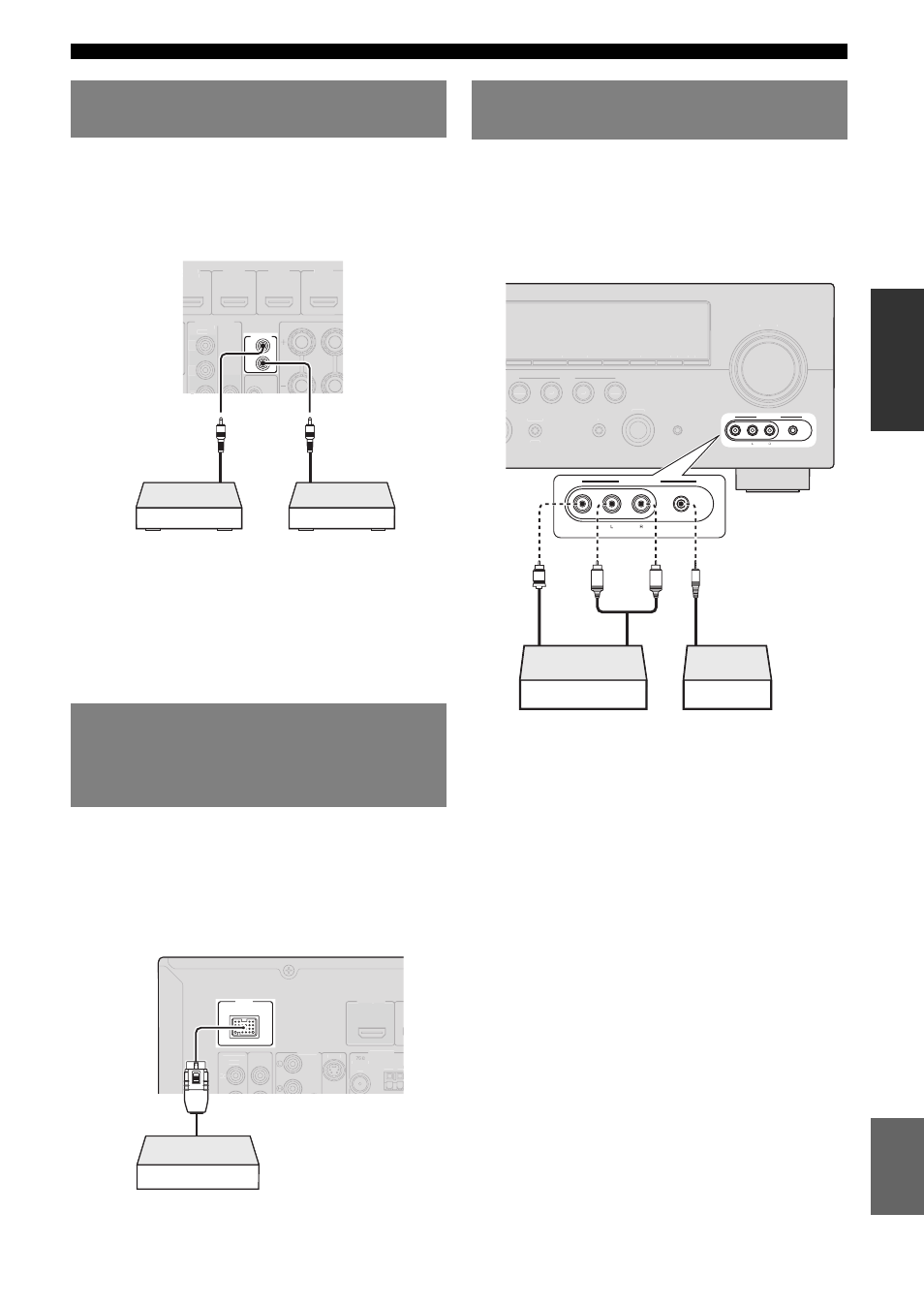

Если компоненты являются изделиями производства
Yamaha и могут передавать сигналы дистанционного
управления, подключите гнезда REMOTE IN и REMOTE
OUT к входному и выходному гнездам дистанционного
управления с помощью монофонического аналогового
миникабеля показанным ниже образом.
y
•
Если компонент Yamaha поддерживает функцию связи SCENE
при воспроизведении, дистанционное подключение
автоматически начнет воспроизведение, когда Вы нажмете
MSCENE (или iSCENE) для выбора SCENE.
•
Если к гнезду REMOTE OUT подключен компонент, не являющийся
изделием Yamaha, установите параметр “SCENE IR” в меню
ADVANCED SETUP в положение “OFF” (cм. стр. 58).
Данный аппарат оснащен гнездом DOCK, к которому можно
подключить универсальную док-станцию Yamaha iPod (YDS-
11, продается отдельно) или беспроводной Bluetooth-приемник
аудиосигнала (YBA-10, продается отдельно). Можно
воспроизводить сигнал с компонента iPod или Bluetooth через
данный аппарат, подключив его к гнезду DOCK.
Воспользуйтесь специальным кабелем для установки соединения
между док-станцией/приемником и данным аппаратом.
Терминалы V-AUX на передней панели удобны
для подключения к этому аппарату видеокамеры,
игровой приставки или переносного аудиоплеера.
Перед выполнением подключений обязательно
уменьшите громкость звука данного аппарата и
других компонентов.
y
•
Для подключения компонента к гнезду PORTABLE
воспользуйтесь 3,5-мм стереокабелем с миништырем.
•
При подключении внешних компонентов одновременно к
гнезду PORTABLE и гнезду AUDIO, будет выводиться звук,
подаваемый через гнездо PORTABLE.
Использование гнезд REMOTE
IN/OUT
Подключение универсальной
док-станции Yamaha iPod или
беспроводного Bluetooth™-
приемника аудиосигнала
IN
OUT
REMOTE
P
R
P
B
Y
MONITOR OUT
HDMI 1
HDMI 2
HDMI 3
HDMI 4
BD/DVD)
VIDEO
COMPORNENT
VIDEO
Выход дистанционного
управления
Вход дистанционного
управления
Приемник инфракрасного
сигнала или компонент
Yamaha
Компонент Yamaha
(CD- или DVD-
проигрыватель и др.)
DOCK
ANTENNA
PHONO
UNBAL.
FM
GND
GND AM
COMPONENT
VIDEO
P
R
S.VIDEO
HDMI
HDMI OUT
OUT
Универсальная док-станцияYamaha
iPod/беспроводной Bluetooth-
приемник аудиосигнала
Подключение видеокамеры
или переносного аудиоплеера
VIDEO
AUDIO
PORTABLE
VIDEO AUX
TUNING
STRAIGHT
M
INPUT
PURE DIRECT
OPTIMIZER MIC
MEMORY
VOLUME
EFFECT
PRESET
l
h
l
h
BD/DVD
TV
CD
RADIO
SCENE
FM
AM
VIDEO
AUDIO
PORTABLE
VIDEO AUX
V
L
R
Игровая приставка/
видеокамера
Музыкальный
плеер
Аналог
овый
а
удиовых
о
д
Аналог
овый
а
удиовых
о
д
Видеовых
о
д
