16
Ru

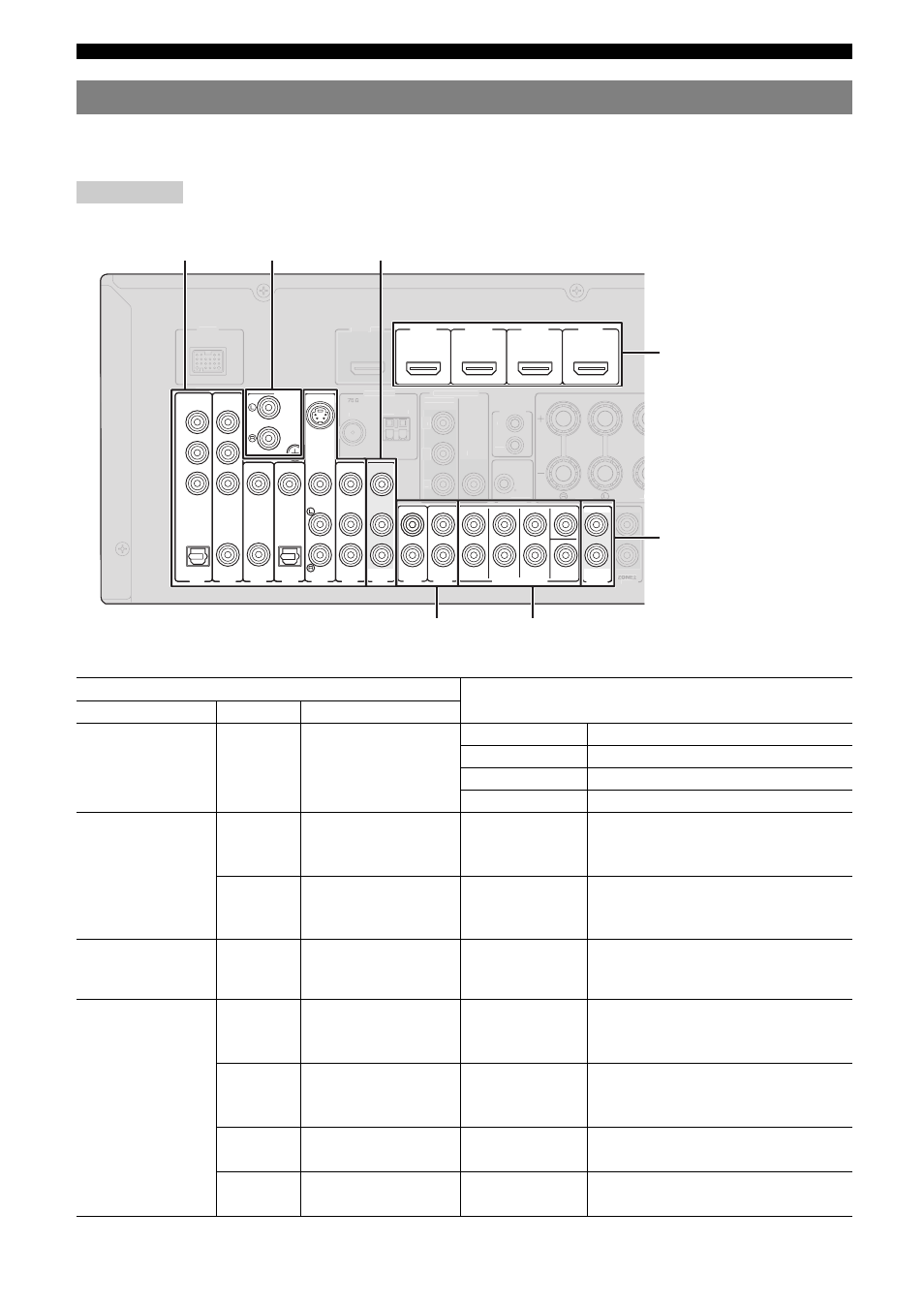

Подключения
Данный аппарат оснащен входными и выходными гнездом для соответствующих источников входных и
выходных сигналов. Он позволяет воспроизводить звук и изображение с источников входного сигнала,
выбранных с помощью дисплея передней панели или пульта ДУ.
Примечание
• Убедитесь, что данный аппарат и другие компоненты отключены от розеток переменного тока.
■ Аудио и видеоплеер / Телеприставка
Подключение других компонентов
Выходные гнезда на подключенном внешнем компоненте
Источники входного сигнала/гнезда данного аппарата
Внешние компоненты Сигналы Выходные гнезда
Внешние
компоненты с
выходом HDMI Аудио/
видео Выход HDMI HDMI1 (BD/DVD) HDMI 1
HDMI2 HDMI 2
HDMI3 HDMI 3
HDMI4 HDMI 4
Внешние
компоненты с
компонентным
видеовыходом Аудио Оптический цифровой
выход AV1 (TV) OPTICAL
Видео Компонентный видеовыход COMPONENT VIDEO
Аудио Коаксиальный
цифровой выход AV2 COAXIAL
Видео Компонентный видеовыход COMPONENT VIDEO
Внешние
компоненты с
выходом S-video Аудио Аналоговый аудиовыход AV5 AUDIO
Видео Выход S-video S VIDEO
Внешние
компоненты с
композитным
видеовыходом Аудио Коаксиальный
цифровой выход AV3 (CD) COAXIAL
Видео Композитный видеовыход VIDEO
Аудио Оптический цифровой
выход AV4 OPTICAL
Видео Композитный видеовыход VIDEO
Аудио Аналоговый аудиовыход AV5 AUDIO
Видео Композитный видеовыход VIDEO
Аудио Аналоговый аудиовыход AV6 AUDIO
Видео Композитный видеовыход VIDEO
TRIGGER OUT
PHONO
GND
COMPONENT
VIDEO
P R
P B
Y
OPTICAL
( TV )
AV 1 AV 2
COAXIAL
AV 3
(CD)
COAXIAL OPTICAL
AV 4 AV 5 AV 6
AV
OUT AUDIO1
S.VIDEO
AUDIO2
FRONT SURROUND SUR.BACK SUBWOOFER
MULTI CH INPUT
AUDIO
OUT
VIDEO
HDMI 1 HDMI 2 HDMI 3 HDMI 4
(BD/DVD)
CENTER
OUT
TRIGGER OUT
12V
0.1A MAX.
ANTENNA
UNBAL.
FM GND AM
P R
P B
Y
IN
OUT
REMOTE
MONITOR OUT
ZONE2 ZONE2
HDMI HDMI
VIDEO
COMPORNENT
VIDEO
FRONT CE
OUT OUT DOCK
Аудио / видео вход
(AV 1-6) Аудио / видео выход (AV OUT)
Аудиовход (AUDIO 1-2)
Вход HDMI
(HDMI 1-4)
Аудиовыход
(AUDIO OUT)
Многоканальный аудиовход (MULTI CH)
Звуковой вход
(PHONO)
