iDR-8
9
Use null-modem cable to connect to PC com port
CAUTION: RISK OF ELECTRIC SHOCK. DO NOT OPEN.
FOR CONTINUED PROTECTION AGAINST RISK OF FIRE R EPLACE FUSE WITH SAME TYPE AND RATING.
ATTENTION: RE MPLACER LE FUSIBLE AVEC UN DES MEMES CARACTERISTIQUES.
THIS APPARATUS MUST BE EARTHED.
WARNING
47-63Hz ~ 90 W MAX
100 - 240V~
active
RS232 (MODEM)
Complies with UL6500, CSA-E65, EN60065
MONITOR OUT
LINK
TX
Refer to user guide for port s election details
FUSE: T1.6AL
AVIS: R ISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR.
SERIAL NUMBER
Made in the UK by ALLEN&HEATH LIMITED
MONITOR IN
DIGITAL EXPANDER
R
PL-ANET
DR-LINK
L
R
AUDIO OUT
AUDIO IN
THRU
active
MDI/X
NETWORK
MIDI OUT
active
MIDI IN
active
SYSNET PORT
L
OUT 8
OUT 7
OUT 5
LINE OUTPUTS
OUT 6
OUT 4
IN 8
IN 7
IN 5
MIC/LINE INPUTS
IN 6
IN 4
OUT 3
OUT 2
OUT 1
IN 3
IN 2
IN 1
Made in the UK by ALLEN&HEATH LIMITED
AUDIO OUT
CAUTION: RISK OF ELECTRIC S HOCK. DO NOT OPEN.
FOR CONTINUED PROTECTION AGAINST RISK OF FIRE RE PLACE FUSE WITH SAME TYPE AND RATING.
ATTENTION: R EMPLACER LE FUSIBLE AVEC UN DES MEMES CARACTERISTIQUES.
47-63Hz ~ 25W MAX
100 - 240V~
THIS APPARATUS MUST BE EARTHED.
WARNING
SERIAL NUMBER
AVIS: R ISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR.
FUSE: T500mAL
next
OUT
DR-LINK
previous
IN
IN 10
Complies with UL6500, CSA-E65, EN60065
IN 16
IN 15
MIC/LINE INPUTS
IN 14
IN 13
IN 11
IN 12
IN 9
AUDIO IN
Made in the UK by ALLEN&HEATH LIMITED
CAUTION: RISK OF ELECTRIC S HOCK. DO NOT OPEN.
FOR CONTINUED PROTECTION AGAINST RISK OF FIRE RE PLACE FUSE WITH SAME TYPE AND RATING.
ATTENTION: R EMPLACER LE FUSIBLE AVEC UN DES MEMES CARACTERISTIQUES.
THIS APPARATUS MUST BE EARTHED.
WARNING
47-63Hz ~ 25W MAX
100 - 240V~
SERIAL NUMBER
FUSE: T500mAL
AVIS: R ISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR.
next
OUT
DR-LINK
previous
IN
OUT 10
Complies with UL6500, CSA-E65, EN60065
OUT 16
OUT 15
LINE OUTPUTS
OUT 14
OUT 13
OUT 11
OUT 12
OUT 9
V
G
G
4
3
2
1
G
5
6
7
8
G
12 11 10 9
G
13
14
15
16
G
20 19 18 17
G
21
22
23
24
SWITCH INPUTS
LOGIC OUTPUTS
1
2
3
+
-
4
V
G
V
G
V
G
+
-
+
-
+
-
5
6
7
+
-
8
+
-
+
-
+
-
9
10
+
-
+
-
+
-
+
-
11
12
14
+
-
+
-
+
-
+
-
15
16
13
switch
G
opto
+ 10V
2K2
opto
+
-
V
G
+ 10V DC max total 500mA
open collector
+ 24V DC, 200mA max
+1 0V
FUSE: T500mAL
WARNING
THIS APPARATUS MUST BE EARTHED.
ATTENTION: R EMPLACER LE FUSIBLE AVEC UN DES MEMES CARACTERISTIQUES.
FOR CONTINUED PROTECTION AGAINST RISK OF FIRE RE PLACE FUSE WITH SAME TYPE AND RATING.
100 - 240V~
47-63Hz ~ 15W MAX
CAUTION: RISK OF ELECTRIC S HOCK. DO NOT OPEN. AVIS: RISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR.
Made in the UK by ALLEN&HEATH LIMITED
Complies with UL6500, CSA-E65, EN60065
OUT
IN
DR-LINK
next
previous
TO AVOID DAMAGE ONLY CONNECT
CAUTION 20V DC
COMPATIBLE RE MOTE CONTROL
EQUIPMENT TO THE PL-ANET PORT.
DIGITAL EXPANDER
DIGITAL EXPANDER

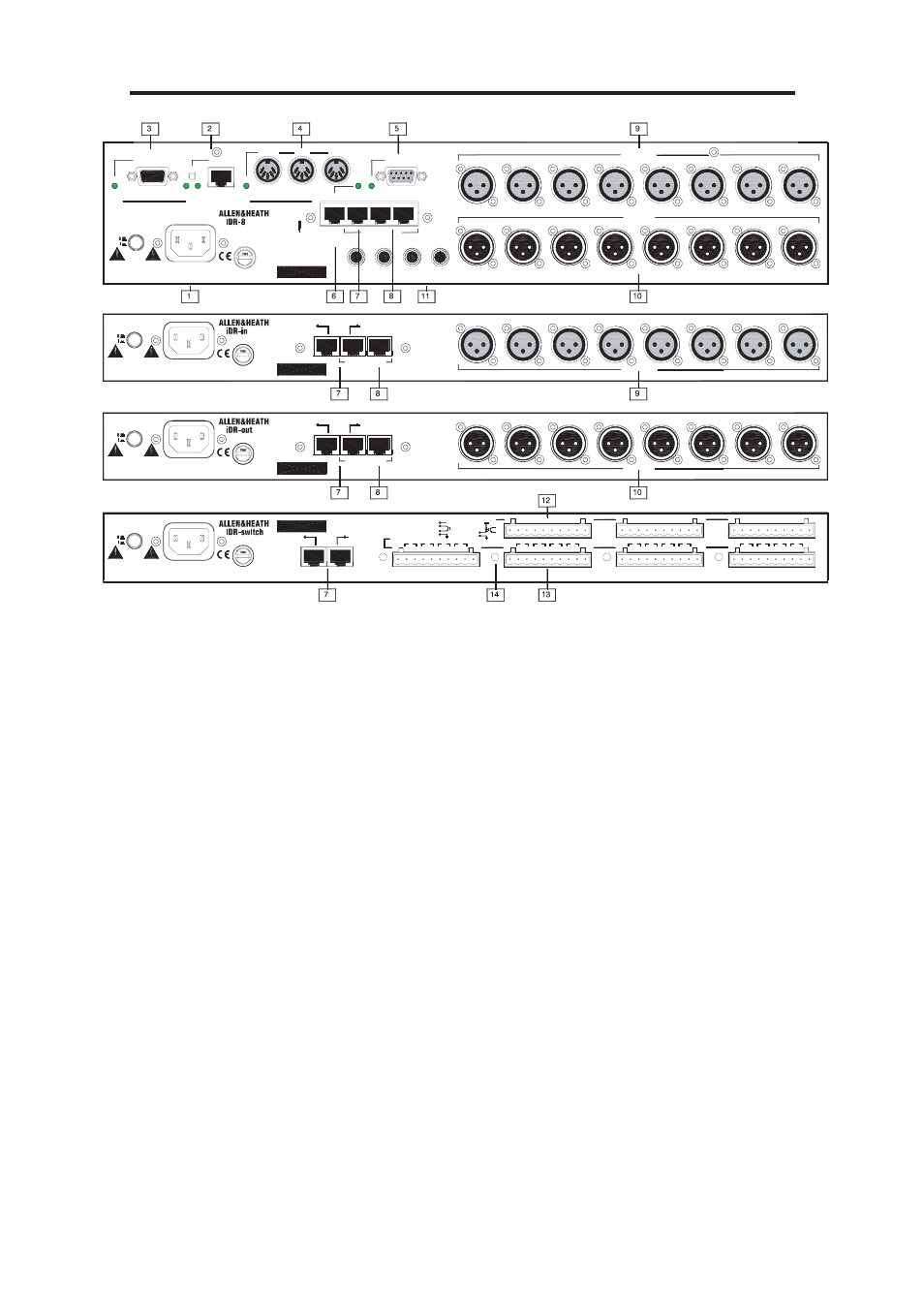

Общий вид задней панели
1. Подключение электопитания. Используйте стандартный
IEC кабель. Маркировка предохранителя указана на задней
панели. Кнопка включения/ выключения находится на задней
панели, чтобы предотвратить случайное нажатие.
2. Сетевой порт. Имеет RJ45-разъем для подключения к се-
ти Ethernet или компьютеру, используя UTP CAT5-кабель. Ре-
комендуется использовать этот порт для настройки системы
при помощи ПО iDR. Переключатель MDI/X выбирает соеди-
нение с сетью или напрямую с компьютером. Индикатор link
загорается, когда соединение установлено. Индикатор TX за-
горается, когда передаются данные.
Примечание: Порты RS232, MIDI, SysNet и PL-Anet не могут
использоваться одновременно. С помощью ПО iDR System
Manager можно выбрать комбинацию двух любых портов. Ког-
да порт доступен, загорается соответствующий индикатор.
3. Модемный порт RS232. Используется для подключения
модема, так чтобы контролировать модуль с удаленного ком-
пьютера через обычную телефонную линию. Он также может
быть использован для настройки системы с помощью ПО iDR
System Manager, но для этих целей рекомендуется использо-
вать более быстрое сетевое соединение. Нажатием на кноп-
ку FRONT/REAR можно выбрать какой порт используется, на
передней или на задней пенели.
4. MIDI-порт. Стандартный оптически изолированный MIDI-
порт с разъмами IN, THRU и OUT.
5. Порт SysNet. Последовательный порт RS232 для подклю-
чения дистанционных контроллеров сторонних производите-
лей, работающих по протоколу Allen & Heath SysNet.
6. Порт PL-Anet. Последовательный порт RS485 для подклю-
чения к сети настенных панелей и дистанционных контролле-
ров Allen & Heath PL при помощи CAT5 STP-кабеля.
Руководство пользователя
7. Порт DR-Link. Имеет разъем RJ45 для управления
аудиосигналам в системе iDR и модулями расширения че-
рез CAT5 STP-кабель. Порты IN и OUT предназначены для
соединения модулей расширения в последовательную
цепь.
8. Аудиопорты модулей расширения. Имеют разъемы
RJ45 для передачи 8-ми канального цифрового аудиосиг-
нала между модулем iDR-8 и модулями расширения, ис-
пользуя CAT5 STP-кабель. Для соединения модулей необ-
ходимо два кабеля, один для передачи аудиосигнала, дру-
гой для управления посредством DR-Link.
9. Входы микрофон/ линия. Балансные XLR-входы для
микрофонов и источников линейного сигнала. Подключите
модуль расширения iDR-in к iDR-8 для получения 16-ти
входных каналов.
10. Аудиовыходы. Балансные линейные XLR-выходы с
максимальным уровнем +18дБ. Подключите модуль рас-
ширения iDR-out к iDR-8 для получения 16-ти выходных
каналов.
11. Входы и выходы для мониторинга. Балансные TRS-
джеки для L и R входов и выходов для мониторинга. Они
представляют собой линейный вариант стереовыхода для
наушников на передней панели. Их можно соединить в пос-
ледовательную цепь через несколько модулей iDR.
12. Входы для переключателей замыкания. Они пред-
назначены для модулей iDR-switch. Они могут фиксирова-
ться от дистанционных настенных панелей, переключате-
лей контроллеров и реле.
13. Логические выходы с открытым коллектором. Они
предназначены для модулей iDR-switch. Они могут исполь-
зоваться для управления индикаторами, лампами, реле и
другими устройствами.
14. Клемма заземления. Предназначена для заземления
и экранирования логических выходных кабелей.
