Установка модуля iDR-8
Модуль iDR-8 и модулю расширения поставляются
уже подготовленными к установке в 19" рэк. Для уста-
новки на стол или в полку снимите рэковые крепле-
ния и прикрепите 4 имеющиеся резиновые ножки. Ис-
пользуйте соответствующую отвертку.
Как только вы завершили настройку системы меню на
передней панели и наклеили лейблы, необходимые
для обозначения функций клавиш и индикаторов, зак-
репите лицевую панель. Панель запакована отдель-
но. Закрепите ее при помощи четырех шурупов и шес-
тигранного ключа.
Обеспечьте достаточно место сзади устройства для
подключения коннекторов. Размеры показаны ниже.
Подключайте кабели к соответствующим разъемам.
Мы рекомендуем вам пометить кабели, чтобы избе-
жать ошибок при переподключении их в будущем.
Не загораживайте боковые вентиляци-
онные отверстия. Обеспечьте достаточ-
ную циркуляцию воздуха вокруг моду-
лей.
Не устанавливайте модули прямо на
или под оборудование, генерирующее
электромагнитное излучение, такое как
блоки питания и усилители.
Чтобы избежать повреждения внутрен-
них деталей, не закручивайте шурупы и
не сверлите насквозь металлоконструк-
цию корпуса.
Не снимайте кожуха с модуля iDR. Внут-
ри нет частей, нуждающихся в обслужи-
вании. Вся настройка производится при
помощи меню на передней панели и ПО
iDR System Manager, запущенного на ПК.

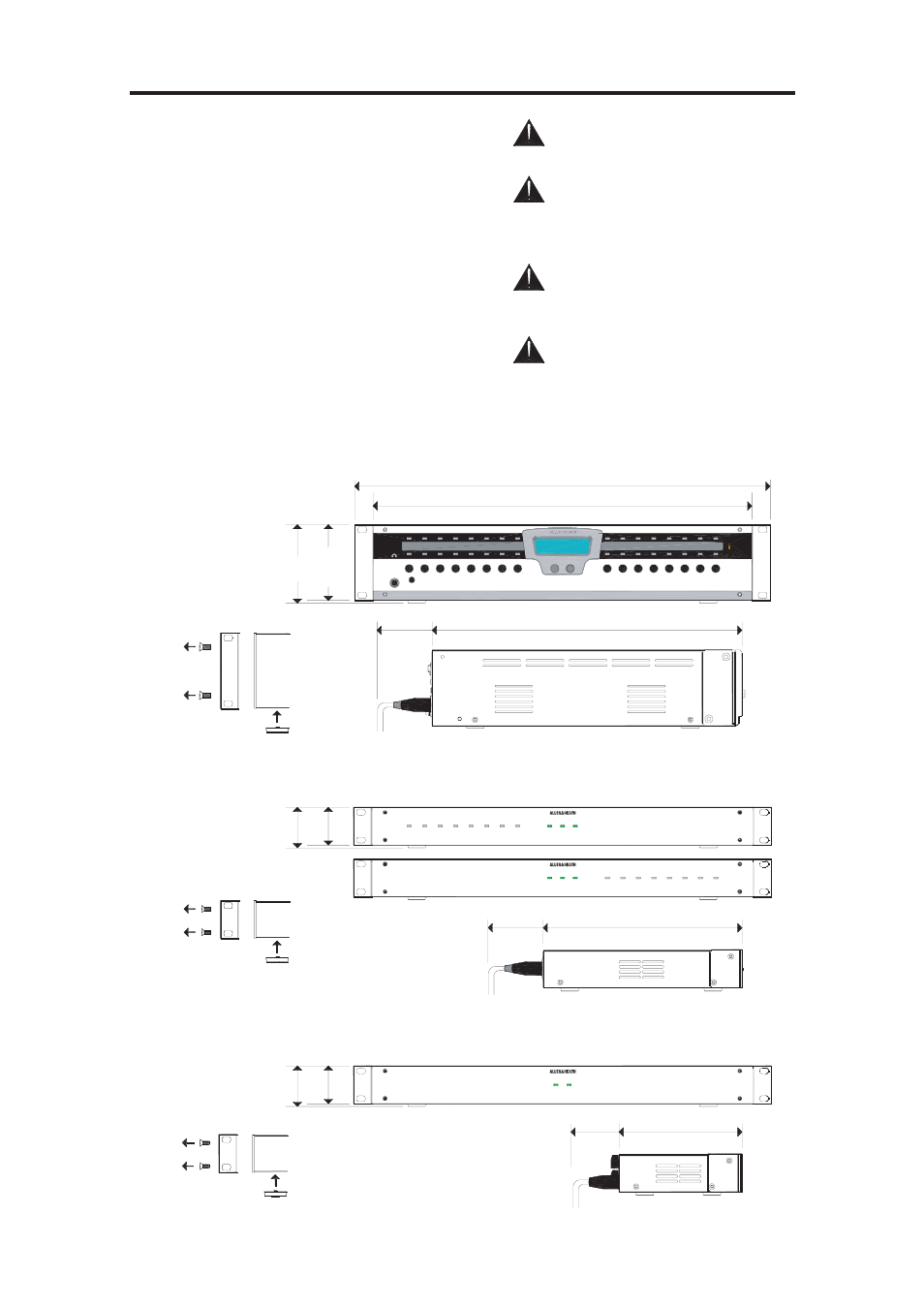

Основной модуль iDR-8
483 мм
443 мм
92мм 88мм
435 мм 360 мм
75 мм
Снимите рэковые
крепления
Резиновые
ножки
44 мм
48 мм
Модули расширения iDR-in и iDR-out
232 мм 307 мм
75 мм
Снимите рэковые
крепления
Резиновые
ножки
44 мм
48 мм
Снимите рэковые
крепления
Резиновые
ножки
Руководство пользователя
65 мм
144 мм 209 мм
Модуль расширения iDR-switch
