20 IDR-8
I/P1 LEV 92
I/P1 LEV 100
I/P1 LEV 0
AUDIO INPUT EXPANDER
iDR-in
AUDIO OUTPUT EXPANDER
iDR-out
Allen & H e a t h
Wed 13:44:08
DR-8
AUDIO MIX PROCESSOR
1 2 3 4 5 6 7 8
INPUT LEVEL UP/DOWN
NOT USED
INPUT METERS 1-8
1 2 3 4 5 6 7 8
OUTPUT LEVEL UP/DOWN
NOT USED
OUTPUT METERS 1-8
< LE VEL >
INPUT METERS 9-16
9 10 11 12 13 14 15 16
OUTPUT METERS 9-16
9 10 11 12 13 14 15 16
Начало работы - проверка оборудования
iDR-8 поставляется с готовыми настройками, так чтобы вы могли включить его и сразу
же начать работать с аудиосигналом. Это пригодится при установке модуля на месте и
начальной проверки оборудования перед тем, как загрузить пользовательские настрой-
ки. Для этого нет необходимости подключать ваш ПК и запускать iDR System Manager.
При поставке, в iDR-8 загружена исходная настройка. В программу iDR, прилагаемую к
модулю, также входит этот файл конфигурации, так чтобы позже вы смогли загрузить
его снова, если вы хотите восстановить исходные настройки.

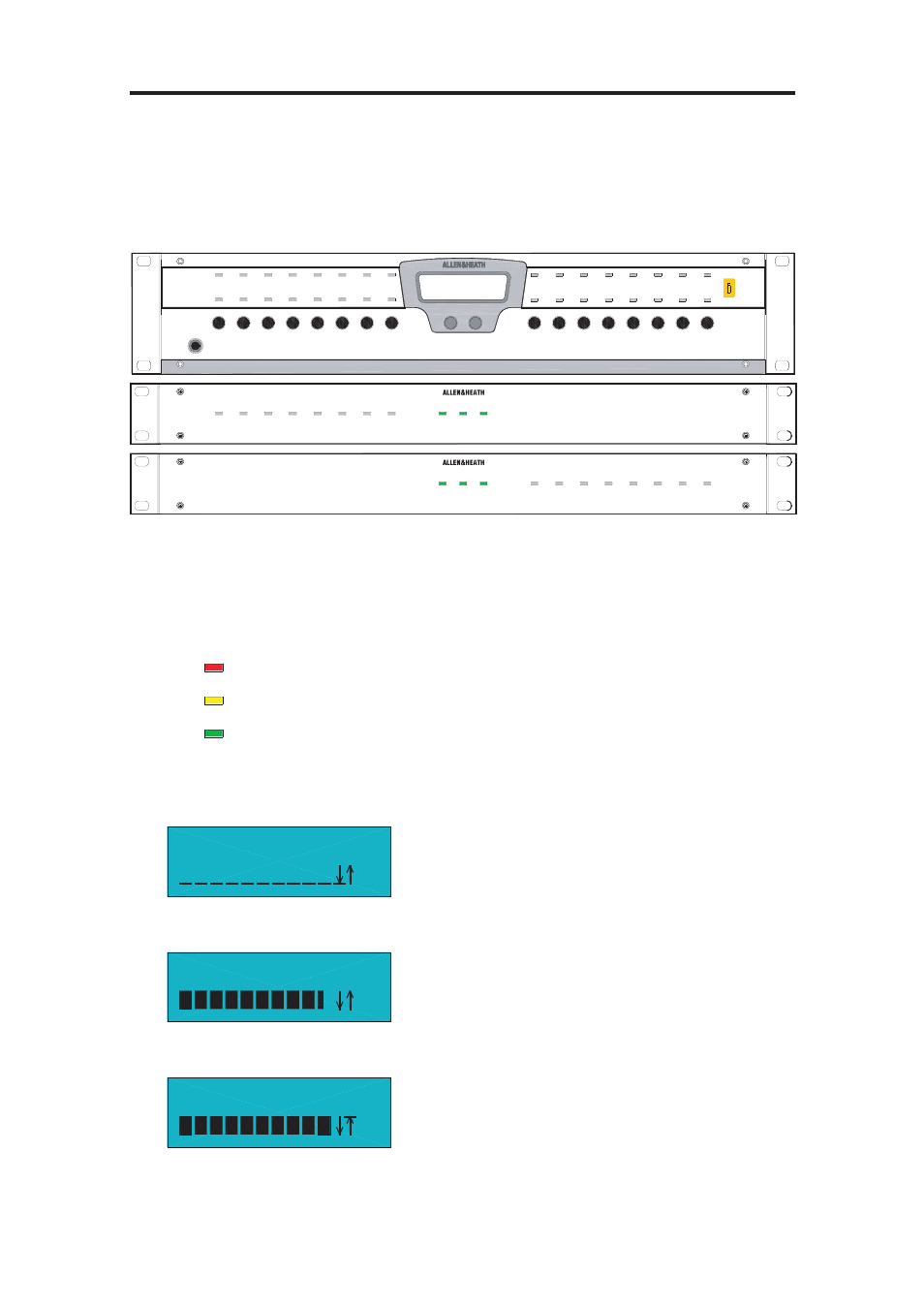

Далее показано, как настроены ЖК-дисплей, программируемые
кнопки и индикаторы при первом включении модуля.
Вы можете подключить ваш тестовый источник, например CD с
музыкой, ко входам XLR и направить сигнал с XLR-выходов на
вашу систему усиления. Вы должны увидеть, что сигнал источ-
ника отображается на программируемых индикаторах с левой
стороны. По умолчанию, уровень чуствительности входного
предусилителя установлен в 0дБ, аттенюатор включен, фантом-
ное питание выключено. Для правильной проверки микрофонов,
вам необходимо запустить программу iDR System Manager и от-
корректировать чуствительность.
По умолчанию, фейдеры каналов убраны. Программируемые
кнопки, назначенные на повышение/понижение уровня сигнала,
управляют фейдерами входных и выходных каналов. Нажмите
программируемую кнопку на нужном вам канале. Теперь исполь-
зуйте две кнопки посередине для повышения или понижения
громкости. Их время выходит при бездействии в течении 2-х се-
кунд. Вы должны увидеть, что уровень отображается в виде по-
лосы и числа на дисплее.
Чтобы пропустить аудиосигнал через модуль, вам необходимо
поднять как фейдер входного канала, так и фейдер нужного вы-
ходного канала. По умолчанию все входы направлены через
матрицу на все выходы. Вы можете использовать один вход
для проверки каждого выхода, повышая его уровень. Подобным
образом вы можете использовать один выход для проверки
всех входных источников. Программируемые индикаторы с пра-
вой стороны отображают уровень выходного сигнала.
Уровни регулируются в пределах от ‘0’ (выкл.) до ‘100’ (усиле-
ние на +5дБ). Для установки фейдера в положение 0дБ отрегу-
лируйте уровень полоски до значения ‘92’. Вся обработка кана-
лов (эквалайзеры и компрессоры) отключена. Если вы установи-
те уровни как входа, так и выхода, в положение ‘92’, тогда вы
должны получить уровень усиления 0дБ сигнала, проходящего
через модуль.
При снятой лицевой панели вы можете использовать меню ус-
тановок для прослушивания выбранной точки в цепи каналов,
используя выходы для стереомониторинга и наушников, устано-
вить время и день недели и ввести настройки соединения для
подготовки к подключению к вашему ПК.
Для информации по поводу настройки системы, запустите прог-
рамму iDR System Manager и обратитесь к ее Help-файлу.
Руководство пользователя
Фейдер +5дБ
Фейдер 0дБ
Фейдер убран
Уровни сигнала
Красный
Желтый
Зеленый
+14дБ 4дБ до ограничения
0дБ нормальный уровень
-24дБ наличие сигнала
