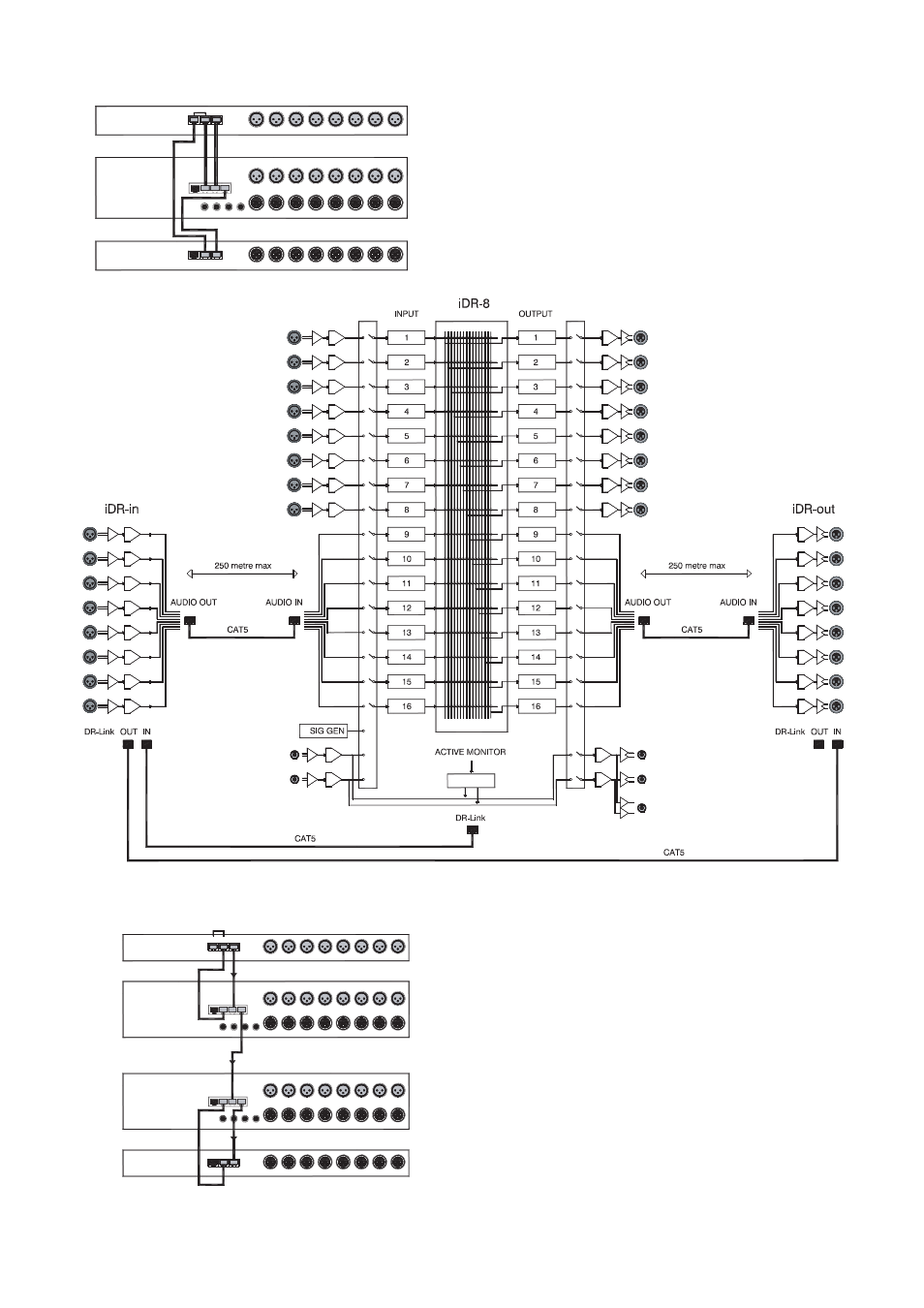

Полностью расширенный модуль iDR-8. На схеме показан мо-
дуль iDR-8 с подключенными входными и выходными модуля-
ми расширения. Обратите внимание на DR-Link соединение,
которое осуществляется последовательно от одного модуля
к другому. Если также подключается модуль iDR-switch, то сое-
дините последний модуль расширения с iDR-switch через DR-
Link. Убедитесь, что вы подключаетесь к правильному разъе-
му DR-Link.
Используйте CAT5 STP кабель. С каждым модулем расшире-
ния в комплекте идет пара стандартных 2-х метровых кабелей.
Максимальная длина кабеля составляет 250 метров. Это озна-
чает, что модули расширения могут использоваться для пере-
дачи аудиосигнала на расстоянии через CAT5-кабель.
Расширенная система с несколькими модулями iDR-8. На схе-
ме показана iDR-система, состоящая из двух модулей iDR-8 и
обоих модулей расширения. DR-Link соединение необходимо
только для подключения модулей расширения, а не для связи
между основными модулями. Убедитесь, что вы подключили
DR-Link к модулям iDR-8, связанными с каждым модулем рас-
ширения. Убедитесь, что вы подключились к правильному разъ-
ему DR-Link. В этом случае не связывайте в цепь через DR-
Link один модуль расширения с другим.
Используйте CAT5 STP кабель. Максимальная длина кабеля
составляет 250 метров. Максимальный размер аудиоматрицы -
16x16. Кабель, по которому передаются аудио сигналы, несет
8 каналов. Таким образом, получается дистрибутивная систе-
ма с 8 общими каналами и 8 локальными каналами на каждом
модуле.
