Краткий обзор работы системы
Модуль iDR-8 имеет 8 аналоговых входов и 8 аналоговых выходов. Однако, он имеет возможность работы с 16
входами и 16 выходами в режиме 48кГц. Дополнительные 8 входов и/или выходов доступны при подключении мо-
дулей расширения iDR-in и/или iDR-out. Можно подключить только по одному модулю iDR-in и iDR-out. Это озна-
чает , что вы можете создать систему 8x8, 16x8, 8x16 или 16x16 с учетом ваших требований. Стерео аудио входы
и выходы для мониторинга также могут быть добавлены в матрицу нерасширенного модуля iDR-8, чтобы получить
систему 10x10. Модули iDR-8 можно последовательно соединить в цепь, используя 8-ми канальную цифровую ши-
ну расширения, чтобы создать более гибкую систему с дополнительными местными входами и выходами и макси-
мальной матрицей 16x16.
Режимы 48кГц и 96кГц. Полная матрица 16x16 доступна только в режиме работы 48кГц. Каналы модулей расшире-
гия недоступны при работе в режиме 96кГц. В этом режиме можно создать только матрицу 8x8.

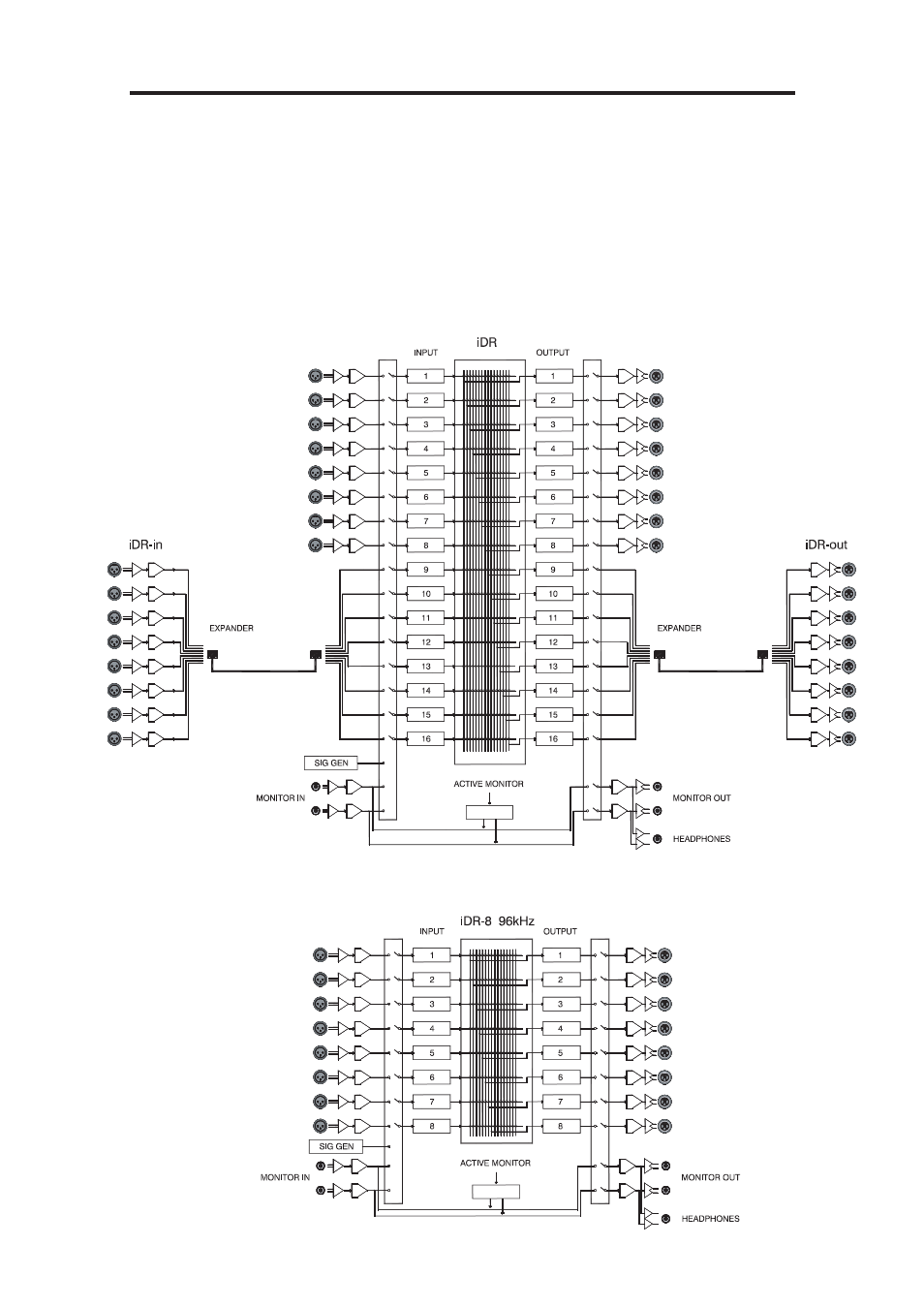

Архитектура расширенной системы iDR при работе в режиме 48кГц показана ниже:
Архитектура нерасширенной системы iDR при работе в режиме 96кГц показана ниже:
