22 IDR-8
DR-8 AUDIO MIX PROCESSOR
DR-8 AUDIO MIX PROCESSOR
DR-8 AUDIO MIX PROCESSOR
CAT5
TCP/IP
TCP/IP

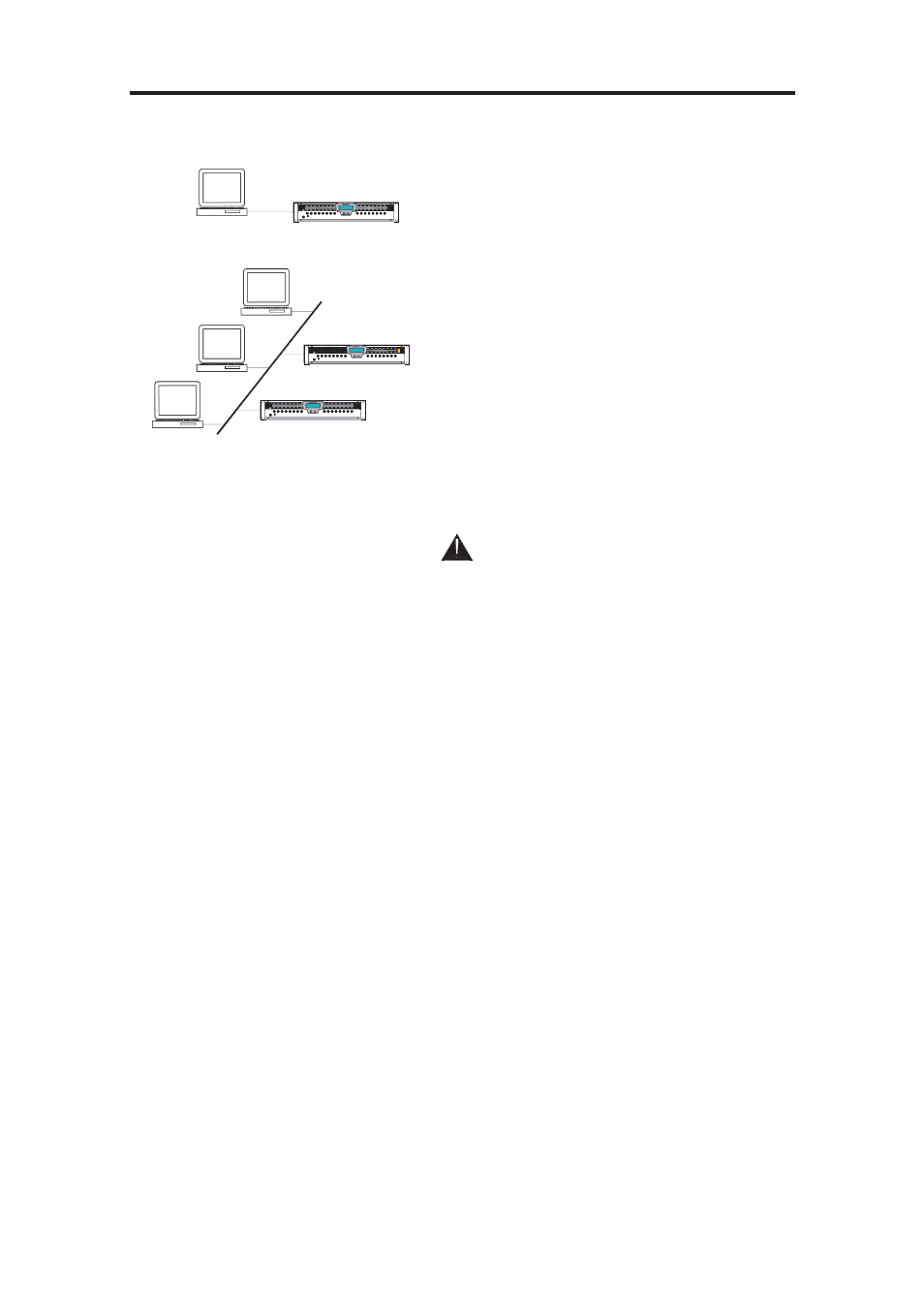

Подключение при помощи TCP/IP-соединения
Подключение напрямую
Подключение
через сеть
iDR-8 использует протокол TCP/IP для соединения с ПК или
сеть через CAT5-кабель. К нему также можно подключиться
посредством dial-up соединения, используя протокол PPP, че-
рез RS232-порт. Для настройки iDR рекомендуется более
быстрое сетевое соединение. RS232-порт, расположенный
на передней панели, предназначен для обновления операци-
онного кода. RS232-порт на задней панели предназначен для
удаленного контроля за модулем через модем.
Вы можете подключить iDR-8 напрямую к компьютеру, ис-
пользуя Ethernet-соединение. Вы также можете подключить
его к сети, чтобы любой ПК, находящийся в этой сети, с запу-
щенным ПО от Allen & Heath мог управлять модулем. Вы мо-
жете подключить несколько модулей iDR-8 к одной и той же
сети. В современном мире сетевых технологий это будет наи-
более гибким решением.
Каждый модуль iDR-8 должен иметь свой собственный уни-
кальный IP-адрес. Он должен соответствовать формату адре-
сов ПК и сети. Он должен находиться в зоне адресов, указан-
ных в маске подсети. Он не должен конфликтовать с адреса-
ми других устройств, подключенных в ту же сеть. Также воз-
можно использовать ПК, установленный на вашем рабочем
месте, для настройки iDR-8 через сеть. Если компьютер об-
служивается DHCP-сервером, то вероятно он не имеет свое-
го собственного IP-адреса, т.к. он назначается сервером. По
этим причинам очень важно, чтобы вы обдуманно выбирали
и устанавливали IP-адреса.
Если у вас нет административных прав на вашем ком-
пьютере, или вы не знакомы с настройкой сети, или
не уверены, какие адреса используются, пожалуйста,
проконсультируйтесь с вашим сетевым администра-
тором.
Разъяснение некоторых терминов, употребляемых в
сетевых технологиях:
LAN (Local Area Network - локально-вычислительная
сеть) - физическая сеть, объединяющая множество
компьютеров и других устройств в одну систему.
Ethernet - наиболее распространенная во всем мире
сетевая система. Принцип построения описан в стан-
дарте IEEE802.3, коммуникация осуществляется при
помощи кабеля "витая пара".
CAT5 (5-ая категория) - стандарт принятый для сете-
вых кабелей и разъемов.
UTP (Unshielded Twisted Pair - неэкранированная ви-
тая пара), STP (Shielded Twisted Pair - экранирован-
ная витая пара) - тип применяемого кабеля. Кабель
имеет четыре витые пары проводов. STP-кабель эк-
ранирован для снижения влияния наводок.
TCP/IP (Transfer Control Protocol / Internet Protocol -
протокол управления передачей / протокол Internet) -
пакет протоколов, описывающих сетевую коммуника-
цию.
IP-адрес - уникальный программный адрес, который
определяет каждое устройство, подключенное к се-
ти. Он состоит из 4-х чисел, каждое от 0 до 255, нап-
ример 192.168.0.1. IP-адрес управляются и выдают-
ся организацией InterNIC.
Подсеть (Subnet) - часть сети, которая может быть
физически независимым сегментом сети, использу-
ющая разделяемый с другими частями сети сетевой
адрес, и отличаемая по номеру подсети.
Маска подсети (Subnet mask) - число, которое ис-
пользуется для определения подсети, например
255.255.254.0. Оно определяет количество адресов
в сети.
MAC-адрес (Media Access Control - управление дос-
тупом к среде передачи) - уникальное 48-разрядное
число, присваиваемое сетевому адаптеру производи-
телем. iDR-8 имеет свое число, зашитое в CPU. Таб-
лица поиска связывает его с активным IP-адрес.
DHCP (Dynamic Host Configuration Protocol - протокол
динамической конфигурации хоста). DHCP-сервер
автоматически назначает IP-адреса сетевым устрой-
ствам из массива доступных адресов. Он облегчает
задачу подключения устройств и не допускает конф-
ликта адресов. Каждое подключенное устройство
должно быть установлено в режим ‘DHCP ON’ или
иметь адрес, заданный вручную системным админис-
тратором.
MDI/X (Medium Dependent Interface - интерфейс, обус-
ловленный каналом передачи информации) - комму-
тационное устройство, которое устанавливает элек-
трическое соединение. MDI используется для под-
ключения к сети через хаб. MDIX (MDI кроссовер) ис-
пользуется, когда устройства подключаются напря-
мую, а не через хаб.
Хост (Host) - подключенное к сети устройство, кото-
рое обслуживает клиентское устройство.
Клиент (Client) - сетевое устройство, которое запра-
шивает обслуживание компьютерной системы или
процесса.
Dial-up соединение - временное соединение между
устройствами, например используя модем через
стандартную телефонную линию.
PPP (Point to Point Protocol - протокол передачи от
точки к точке) - простой протокол передачи данных
через dial-up соединение по последовательному ин-
терфейсу.
Руководство пользователя
