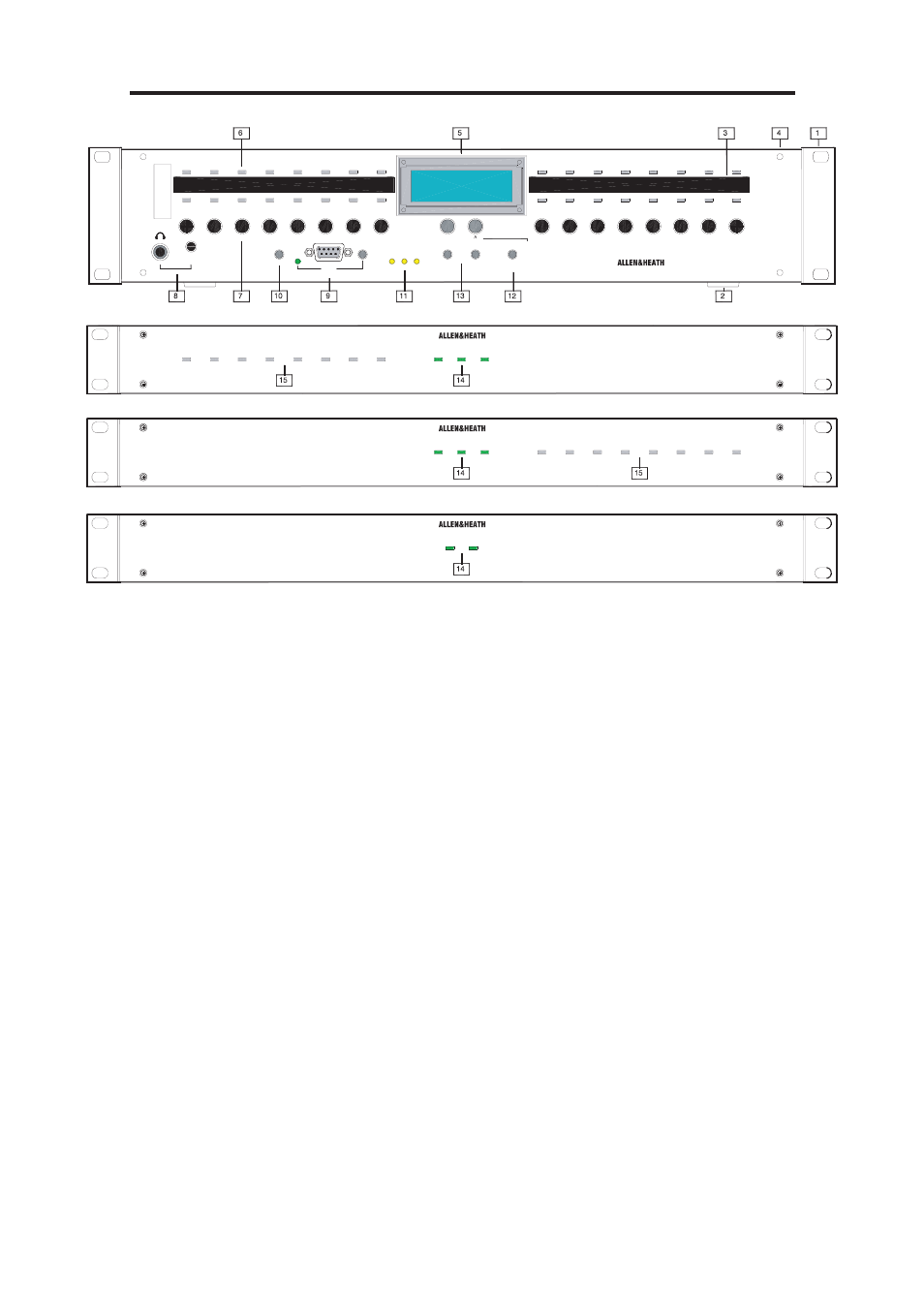

Общий вид передней панели
Вид при снятой лицевой панели.
1. Рэковые крепления. Предназначены для закрепления мо-
дуля в стандартный 19” рэк. Могут быть сняты при установке
модуля на стол или полку.
2. Резиновые ножки. Поставляются отдельно. Вдавите их в
отверстия в основании для установки модуля на стол или пол-
ку.
3. Лента для надписей. Для пометки функций, назначенных на
клавиши и индикаторы, используйте ручку или наклейку. Шаб-
лоны для наклеек в формате Windows™ Word поставляются
вместе с ПО.
4. Отверстия для крепления лицевой панели. Как только мо-
дуль будет настроен и наклейки приклеены, закрепите лицевую
панель на четыре шурупа при помощи прилагаемого шестигран-
ного ключа.
5. ЖК-дисплей. Системная информация отображается на дисп-
лее (2x16 символов) с подсветкой. Вы можете настроить дисп-
лей на отображение различных комбинаций текста: время, наз-
вание патча, название модуля и пользовательский текст.
6. Светодиодные индикаторы. 32 трехцветных индикатора
могут быть назначены пользователем на отображение различ-
ных функций: уровень аудиосигнала, заглушение или индика-
ция патчей. Они могут светиться красным, зеленым или жел-
тым цветом.
7. Клавиши. 16 клавишей могут быть назначены пользовате-
лем на различные функции: регулировка уровня, заглушение
или вызов патча. Они могут срабатывать при кратковременном
нажатии, при удерживании или при отдельных нажатиях и от-
пусканиях.
8. Выход для наушников. Гнездо на передней панели пред-
назначено для стереомониторинга через наушники. Уровень
сигнала может быть установлен при помощи отвертки.
9. Порт RS232. Предназначен для обновления кода через
компьютер, подключенный к этому порту. Порт также мо-
жет использоваться для настройки и проверки с помощью
ПО iDR System Manager, но рекомендуется для этих целей
использовать более быстрый сетевой порт. Нажатием на
кнопку FRONT/REAR можно выбрать какой порт использу-
ется, на передней или на задней пенели. Индикатор загора-
ется, когда порт доступен.
10. Переключатель обновления кода. Переводит модуль
в режим готовности к обновлению кода для получения но-
вого операционного кода от компьютера. Состояние отобра-
жается на дисплее.
11. Индикаторы состояния. Оба индикатора slave и ext
sync lock светятся, когда модуль работает нормально в ве-
домом режиме в последовательной цепи iDR-системы. Ин-
дикатор 96k загорается, когда модуль работает в режиме
96кГц.
12. Кнопка Menu. Нажмите и удерживайте эту кнопку для
получения доступа к установкам меню. В меню вы можете
установить время, название модуля, параметры соедине-
ния TCP/IP и PPP, выбрать точки в цепи сигнала канала
для мониторинга и продиагностировать систему.
13. Клавиши прокрутки. 4 клавиши используются для дос-
тупа к пунктам меню и изменению значений параметров.
Клавиши "вверх" и "вниз" также используются, когда назна-
чаемые клавиши установлены на управление уровнем.
14. Индикаторы состояния подключения модулей рас-
ширения. Они отображают статус подключения. Индикатор
link загорается, когда установлено соединение через порт
DR-Link. Индикатор lock горит, когда цифровой аудиосиг-
нал работает нормально.
15. Назначаемые индикаторы модулей расширения. Мо-
гут быть установлены на отображение уровня аудиосигна-
ла, заглушения или индикации патчей, также как и на основ-
ном iDR-модуле.
