Мониторные входы и выходы

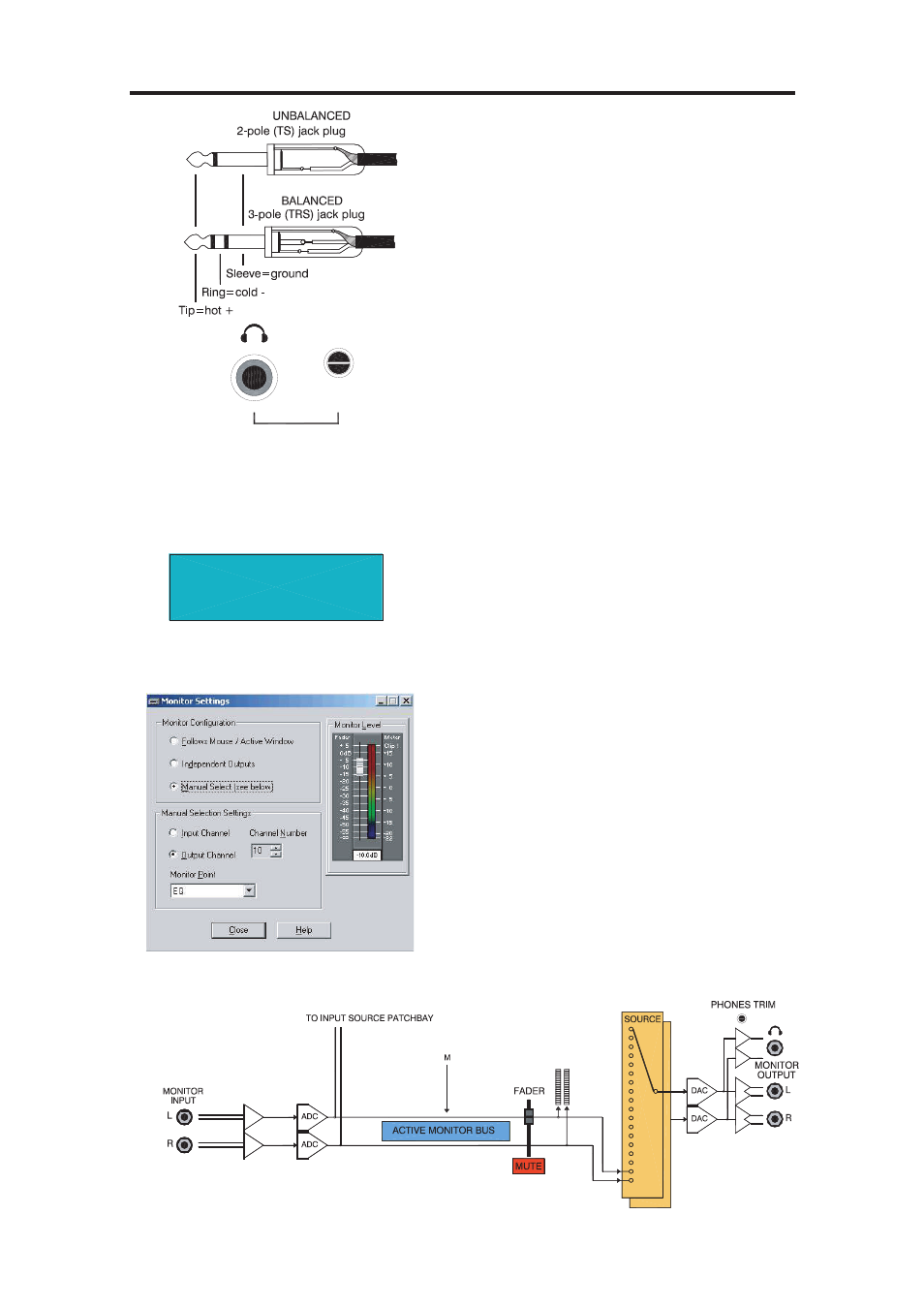

Мониторные входы и выходы. Мониторный сигнал линейно-
го уровня доступен через заднюю панель. Для внешнего
стереоисточника имеется вход на паре разъемов TRS-джек.
Другая пара предназначена для стереовыхода. Сигналы L
и R имеют отдельные разъемы. Максимальный уровень
+18 дБ. Выберите номинальный уровень, обычно 0 или
+4 дБ. Каждое TRS-гнездо дифференциально балансное,
tip - горячий (+), ring - холодный (-) и sleeve - экран. При ис-
пользовании с небалансным оборудованием замкните ring
и sleeve.
Мониторный выход для наушников дублирует мониторные
TRS-выходы. Подключите стереонаушники в гнездо на пе-
редней панели. Мы рекомендуем вам использовать высоко-
качественные закрытые головные телефоны с сопротивле-
нием от 30 до 600 Ом. Установите уровень при помощи пло-
ской отвертки. Регулятор доступен как со снятой лицевой
панелью, так и с прикрепленной. В большинстве случаев,
перенастройка не должна быть необходимой, как только мо-
дуль установлен и работает нормально.
Использование мониторинга. Подключите наушники к гнез-
ду на передней панели. Подключите линейные выходы на
задней панели к стереоусилителю для мониторов. Вы може-
те выбрать источник для мониторинга тремя способами:
1. Меню настроек *7 на передней панели. Снимите лице-
вую панель, нажмите и удерживайте кнопку MENU, пока не
откроется меню настроек. Нажмите кнопку ENTER, чтобы
прокрутить меню до пункта *7 Monitoring. С помощью кла-
виш прокрутки выберите вход или выход, номер канала и
место в цепи сигнала, которое вы хотите прослушать. Да-
лее в руководстве это показано в таблице. Вы должны ус-
лышать сигнал в мониторах, как только вы завершили уста-
новки.
2. iDR System Manager. Откройте окно Monitor Settings (нас-
тройки мониторинга). Существуют три способа мониторин-
га.
Follow Mouse / Active Window - Перемещайте мышку поверх
активных окон. Сигнал, связанный с любым блоком, имею-
щим шкалу на своем дисплее, будет автоматически направ-
ляться на мониторную шину.
Independent Outputs - Назначает мониторные выходы и вы-
ходы на наушники в качестве дополнительных выходных ка-
налов вместо мониторных. Не выбирайте этот пункт, если
вы хотите использовать функцию мониторинга.
Manual Select - Введите вручную номер канала и место в це-
пи сигнала, которое вы хотите прослушать.
3. Вызов патча. Заданные вручную настройки мониторинга
могут быть сохранены в патчах. Вы можете назначить вы-
бор патчей на программируемые кнопки, так чтобы способ
мониторинга можно было выбирать с передней панели или
с дистанционных контроллеров при обычной повседневной
работе
