iDR-8 27
IN 1
+
-
OUT 1

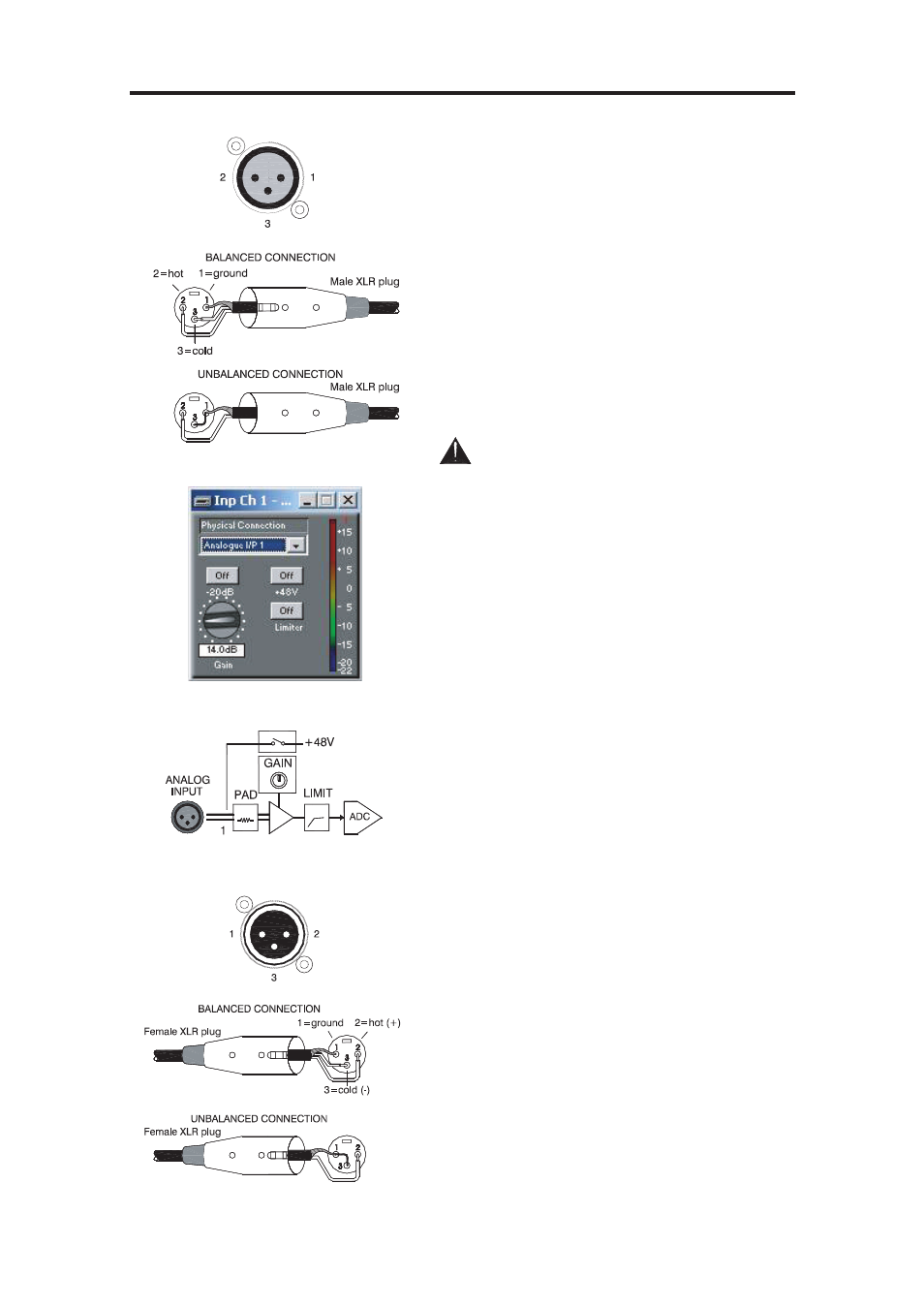

Аналоговые XLR входы и выходы
Входы MIC/LINE (микрофон/линия). Подключайте к этим вхо-
дам аналоговые линейные источники сигнала и микрофоны.
Разъемы XLR - дифференциально балансные (pin2 - горячий
(+), pin3 - холодный (-) и pin1 - экран). Для небалансных ис-
точников замкните pin 3 с pin 1 на входе iDR.
Для конденсаторных микрофонов и другого оборудования мо-
жно подать фантомное питание +48В DC на pin2 и pin3. Нап-
ряжение подается через резистор 6,8 кОм на каждый pin.
Окно источника входа. В окне Input Channels (входные кана-
лы) нажмите на кнопку Source или All. Откроется окно управ-
ления входом. Показанные органы управления связаны с фи-
зическим входом через коммутационную панель источника.
Проверьте, чтобы количество показанных физических вхо-
дов соответствовало количеству XLR-входов, с которыми вы
работаете.
Включение фантомного питания. Откройте окно источника,
чтобы получить доступ к кнопке +48V. Если требуется, выбе-
рите +48V. Прочитайте предупреждения ниже.
Чтобы избежать громких щелчков, убедитесь, что все
каналы, на которые направлен вход, заглушены или
на них понижен уровень, перед тем, как включить или
выключить фантомное питание или подключить микрофоны
к запитанным входам. При включенном фантомном питании
не подключайте ко входам небалансные источники или кабе-
ли. Если не требуется фантомного питания, убедитесь, что
кнопка +48V отключена.
Включение аттенюатора. Если вы подключаете микрофон
или линейный источник с высоким уровнем, включите атте-
нюатор на -20дБ.
Регулировка чуствительности. Откройте окно источника, что-
бы получить доступ к регулировке чуствительности. При на-
личии сигнала настройте чуствительность, чтобы средний
уровень был в районе ‘0’, с пиками - не более ‘+10’. Чустви-
тельность регулируется в районе от +5 до +50дБ, при вклю-
ченном аттенюаторе - от -15 до +30дБ. Чуствительность за-
дается с шагом 3дБ.
"Мягкий" лимитер. Лимитер представляет собой аналоговую
схему, установленную перед АЦП. Лимитер может быть вклю-
чен или выключен. Он использует оптическое устройство
для автоматического лимитирования максимального уровня
сигнала, идущего с входного предусилителя на конвертер. В
то время, как в каскаде предусилителя может возникать пе-
регрузка, лимитер предохраняет от перегрузки конвертер, ко-
торая приводит к резким искажениям, свойственным цифро-
вому оборудованию, если возникают кратковременные пики.
Лимитер начинает работать за 4дБ до клипинга. По умолча-
нию лимитер отключен.
Включение лимитера. Откройте окно источника, чтобы полу-
чить доступ к кнопке включения лимитера. Если требуется,
включите или отключите его.
Линейные выходы LINE. Подключите их, например, ко вхо-
дам усилителя. Максимальный уровень выхода +18дБ. Выбе-
рите номинальный уровень, обычно 0 или +4дБ. Разъемы
XLR - дифференциально балансные (pin2 - горячий (+), pin3 -
холодный (-) и pin1 - экран). Для небалансных источников
замкните pin 3 с pin 1 на выходе iDR.
Окно источника выхода. Нажмите на XLR в окне выбора вы-
хода Output Select, чтобы открыть окно аналогого выхода
Analog Output. Проверьте, чтобы отображенный номер исход-
ного канала соответствовал тому, который вы хотите пос-
лать на XLR-выход .
