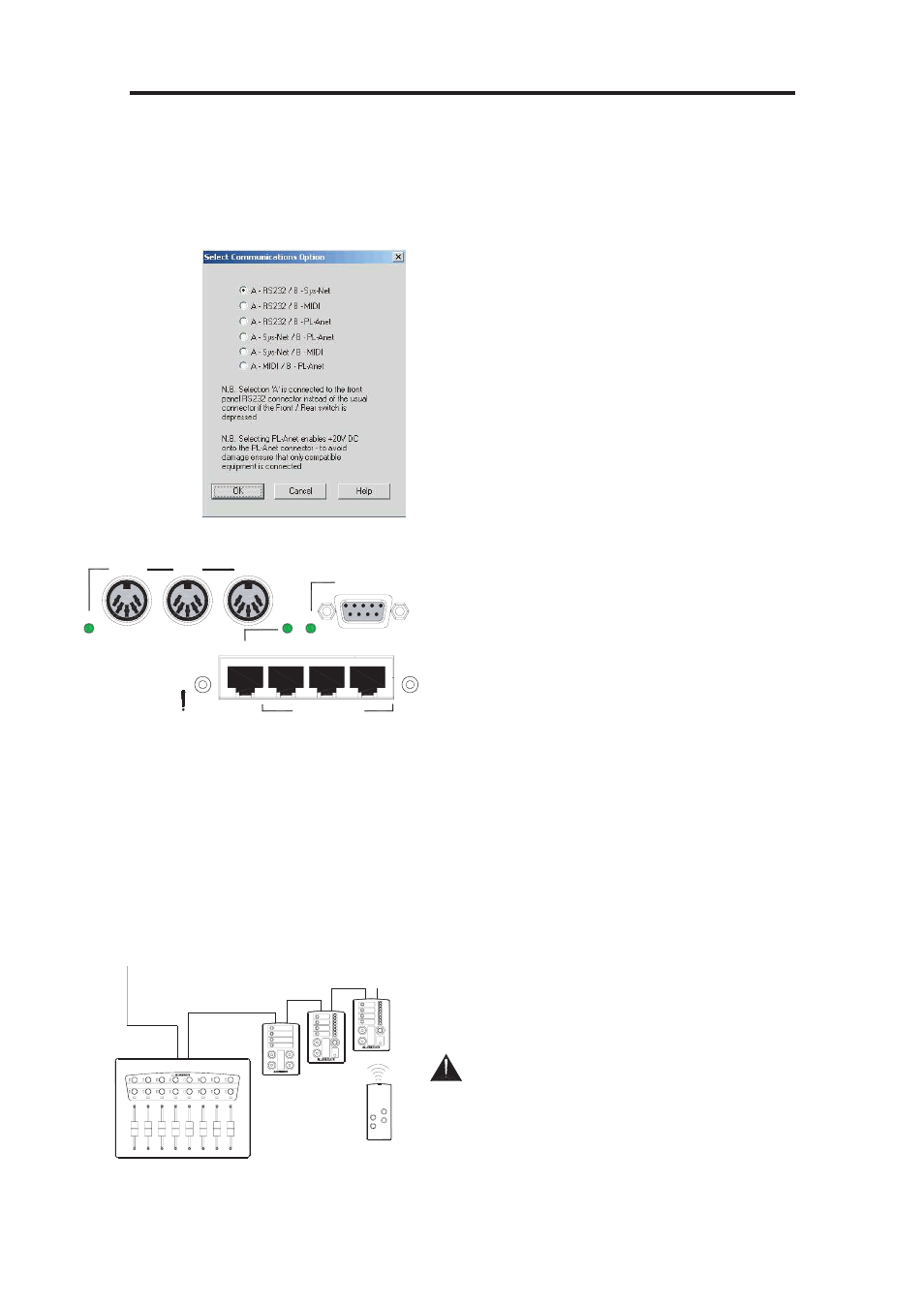

Порты MIDI, SysNet и PL-Anet
Совместно с RS232, последовательные порты MIDI, SysNet и PL-Anet являются частью имеющихся в наличии спо-
собов коммуникации. Благодаря всем этим популярным портам, iDR-8 обладает огромной гибкостью. Однако, нель-
зя одновременно использовать все порты. iDR назначает два порта А и В. В окне Communications Option програм-
мы iDR System Manager вам надо выбрать два из четырех портов. Если порт доступен, то горит индикатор ‘active’
рядом с разъемом. Перед тем, как решить, какие порты использовать, спланируйте систему.
Проверка доступности портов. Если порт доступен, то горит ин-
дикатор ‘active’ рядом с разъемом. Если порт, который вы хоти-
те использовать, не активен, воспользуйтесь iDR System Mana-
ger для изменения настроек. Будьте осторожны, не отключите
какой-либо другой порт, используемый с вашей системой.
Выбор способов соединения. Выберите пункт меню File / Prefe-
rences / Communications Options. Откроется окно Select Commu-
nications Option. Вы можете выбрать из показанных комбинаций
какие порты будут назначены на А и В. Выберите нужную ком-
бинацию. Для того, чтобы изменения вступили в силу, необходи-
мо перезагрузить iDR-8. Выбор портов может быть сохранен на
вашем ПК в части файла конфигурации.
MIDI. Три 5-ти штырьковых DIN-разъема обеспечивают порты
MIDI IN, THRU и OUT. Они работают с популярным стандартом
MIDI интерфейса. Использование MIDI с iDR подробно описано
в Help-файле программы iDR System Manager. Во время напи-
сания данного руководства, iDR-8 использовал 1-ый MIDI-канал
для подключения к внешнему MIDI-оборудованию. В документе
Allen & Heath iDR MIDI Protocol подробно описано, как управлять
параметрами при помощи MIDI-сообщений. Этот документ мо-
жет быть загружен с нашей интернет-страницы. Используйте
MIDI-кабели длиной до 15 метров.
SysNet. Представляет собой порт RS232 с 9-ти штырьковым D-
разъемом "мама". Он предназначен для коммуникации с контро-
ллерами сторонних производителей, такими как, сенсорные эк-
раны и системы дистанционного управления. В документе Allen
& Heath iDR SysNet Protocol подробно описано, как управлять
параметрами при помощи RS232 интерфейса. Этот документ мо-
жет быть загружен с нашей интернет-страницы. Используйте
стандартные RS232-кабели длиной до 3 метров.
PL-Anet. Представляет собой RS485-порт с разъемом RJ45. Он
предназначен для подключения на больших расстояниях интел-
лектуальных настенных панелей и дистанционных контроллеров
серии PL. Каждое устройство PL имеет два разъема IN и OUT.
Так что, несколько устройств могут быть соединены в последо-
вательную цепь. Для этого используется CAT5 STP-кабель. К пос-
леднему устройству в цепи необходимо подключить RS485-пре-
рыватель. Он поставляется вместе с PL устройствами. Для вы-
числения максимально возможного количества устройств и рас-
стояния используйте таблицу PL Combinations Calculator. На ин-
тернет-странице компании Allen & Heath вы можете найти пос-
леднюю информацию о полном диапазоне имеющихся в наличии
контроллеров серии PL.
При подключении для питания PL-устройств через порт
PL-Anet по кабелю подается фантомное питание +20В DC.
Чтобы избежать повреждения, убедитесь, что подключа-
ется только совместимое оборудование. Если вы не ис-
пользуете порт PL-Anet, отключите его в опциях комму-
никации.
