IDR-8
ext
sync
lock
slave
96k
ext
sync
lock
slave
96k
ext
sync
lock
slave
96k
MASTER
SLAVE
NO SYNC
IN
DR
-L
IN
K
DR
-L
IN
K
DR
-L
IN
K
AU
DI
O
IN
OUT
IN OUT
iDR Unit A
8A
7A
6A
5A
4A
3A
2A
1A
8
7
6
5
4
3
2
1
IN
OUT
ext
sync
lock
slave
96k
ext
sync
lock
slave
96k
SYNC MASTER
SYNC SLAVE
IN OUT
iDR Unit B
8B
7B
6B
5B
4B
3B
2B
1B
8
7
6
5
4
3
2
1
IN
OUT
OUT
iDR-in
16A 15A 14A 13A 12A 11A 10A 9A
IN
DR
-L
IN
K
iDR-out
16B 15B 14B 13B 12B 11B 10B
9B
OUT

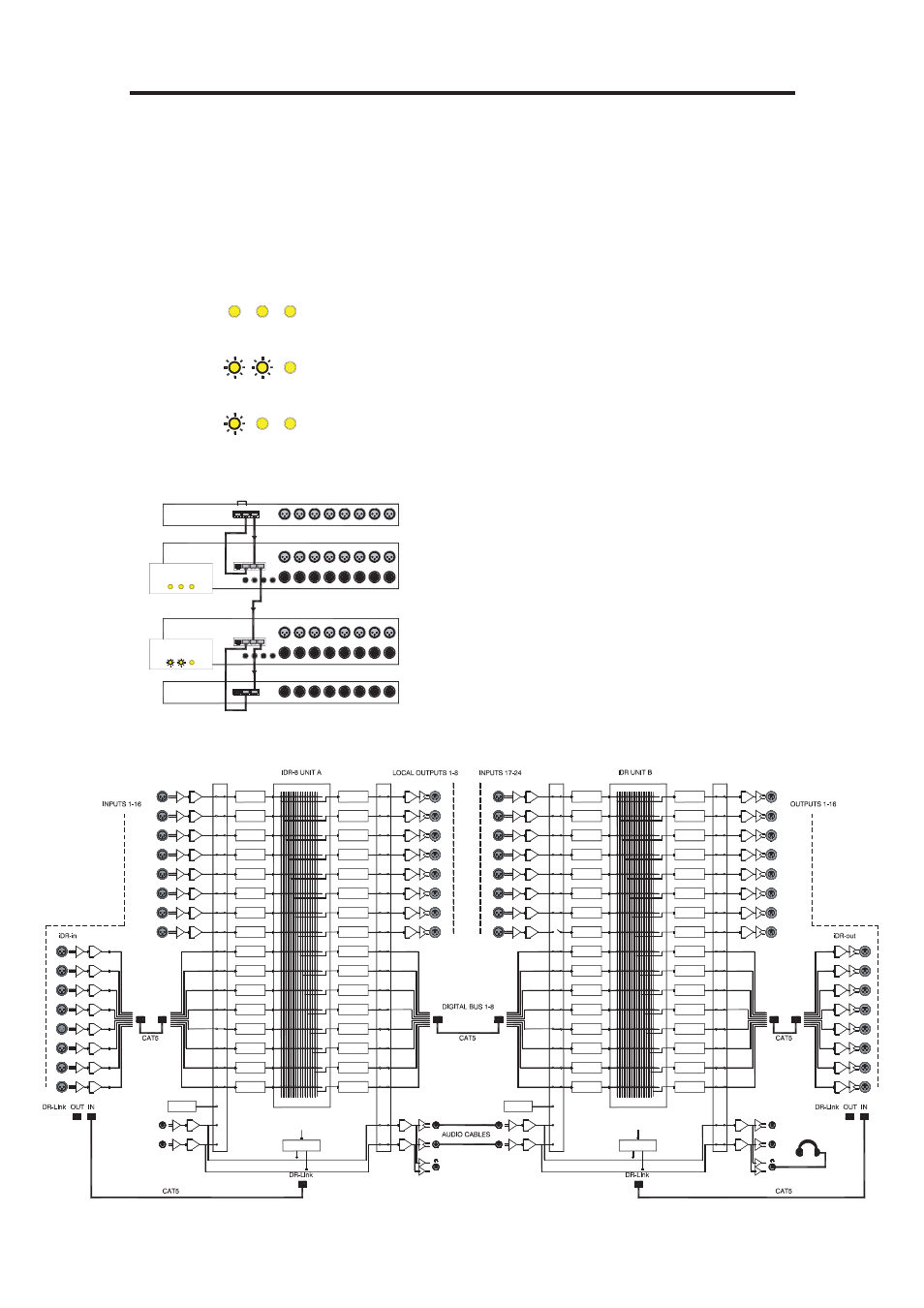

Соединение модулей iDR-8
Несколько модулей iDR-8 можно последовательно соединить в цепь таким образом, чтобы аудиосигнал проходил
между ними через 8-ми канальную шину. К первому модулю в цепи можно подключить модуль расширения iDR-in,
а к последнему модулю - модуль расширения iDR-out. Таким образом получается гибкое решение для комплекс-
ных инсталляций. Например, на каждом этаже здания может находиться свой собственный модуль iDR-8 с мест-
ными входами и выходами, через который будут передаваться также общие аудиосигналы, такие как дикторские
сообщения и аварийная сигнализация. Модули могут находиться на расстоянии до 250 метров друг от друга. Для
настройки каждого модуля в iDR System Manager надо создавать отдельную сессию.
Master / Slave. При соединении модулей iDR-8, один модуль
играет роль ведущего (Master) модуля, остальные - роль ведо-
мых (Slave). Это необходимо для синхронизации аудиосигна-
ла между ними. Первый в цепи модуль iDR-8 автоматически
становится ведущим. Однако это не тот случай с замкнутой
системой, где аудиосигнал от последнего модуля направляет-
ся обратно на первый модуль. Здесь вам необходимо, чтобы
один модуль был ведущим. Это будет описано позже.
Режим Master / Slave отображается при помощи двух индика-
торов на передней панели iDR-8. Чтобы увидеть индикаторы,
надо снять лицевую панель. Если модуль работает в ведомом
режиме, горит индикатор Slave. При правильной синхрониза-
ции аудиосигнала между модулями загорается индикатор ext
sync lock. Индикаторы не горят, когда модуль является веду-
щим.
Модули, последовательно соединенные в цепь. В данном при-
мере показаны два модуля, соединенные в цепь, с подключен-
ными модулями расширения. Модуль А играет роль ведущего,
модуль В - ведомого. Через CAT5-кабель между ними переда-
ется 8-ми канальное аудио. При помощи коммутационной пане-
ли можно выбрать любую комбинацию каналов. Любые из вхо-
дов модуля А могут направлены на модуль В через комутаци-
онную панель. Соединение через DR-Link требуется только для
модулей расширения. Они должны подключаться только к соот-
ветствующим модулям iDR-8. Мониторный сигнал передается
от модуля А к модулю В, так чтобы последний в цепи модуль
можно было использовать для прослушивания любого сигнала
на любом модуле. Для настройки каждого модуля в iDR System
Manager надо создавать отдельную сессию.
