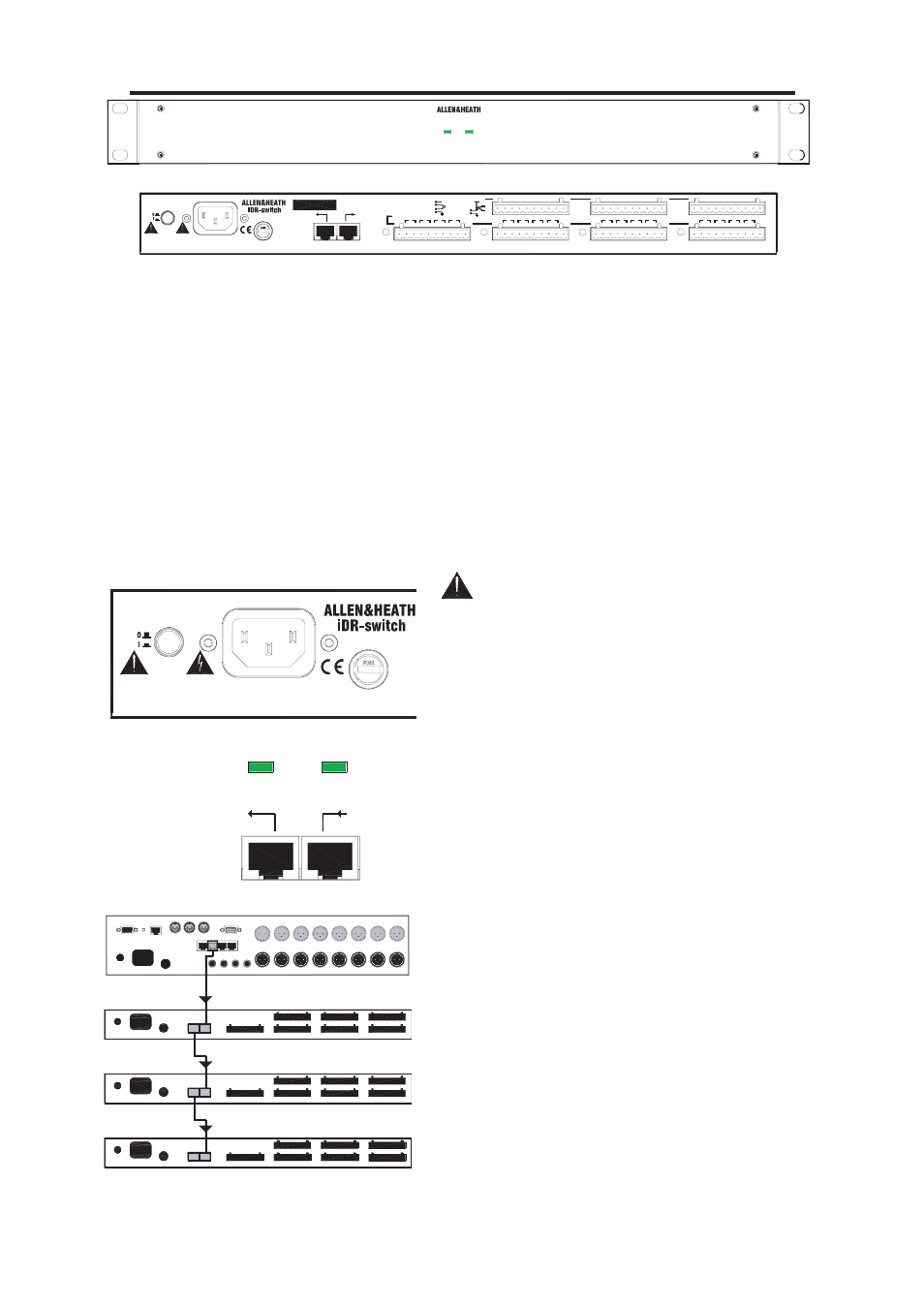

Подключение модуля расширения iDR-switch
iDR-switch является дополнительным модулем управления для процессорного аудиомикшера iDR-8. Он предостав-
ляет 24 дополнительных входа для переключателей и 16 логических выходов, может монтироваться в рэк (высота
1U) или устанавливаться на стол. Может быть подключено до трех модулей, что дает в сумме до 72 дополнитель-
ных переключателей и до 48 дополнительных логических выходов. Они могут быть индивидуально подключены ин-
женером инсталляции, чтобы дать возможность внешнему оборудованию управлять предопределенными функци-
ями микшера, или микшеру управлять внешним оборудованием. Обычно модуль применяется для подключения
комнатных настенных панелей для локального управления громкостью и выбора источника сигнала, вызова патчей,
логического управления, автоматического управления комнатными перегородками, проекционными экранами, ме-
диа-плеерами, лампами и другим оборудованием.
Входы и выходы оптически изолированы для избежания проблем с взаимодействием оборудования. Заземление
входов для переключателей при помощи простых перемычек контактов инициирует запрограммированные функции.
Логические выходы представляют собой открытый коллектор, и могут быть подключены для использования внут-
реннего опорного напряжения или внешнего блока питания. Они обычно используются для запитки светодиодных
индикаторов, ламп накаливания, реле и схемной логики. Соединение интерфейса должно производиться компе-
тентным персоналом. Функции переключателей и выходов легко программируются при помощи ПО iDR System
Manager.
iDR-8 соединяется с iDR-switch через порт DR-Link. Он ипользует патентованный Allen & Heath DR-Link протокол.
В комплект поставки входит стандартный 2-х метровый CAT5 STP-кабель. Однако, вы можете использовать кабель
длиной до 300 метров, что позволит вам разместить модуль ближе к разводке местных переключателей. Сквозное
подключение позволит вам соединить в последовательную цепь до 3-х модулей.
Прочтите инструкцию безопасности, напечатанную вы-
ше. Также проверьте, что ваше местное напряжение
соответствует указанному на задней панели модуля. Убедитесь,
что подключен соответствующий шнур питания. Для вашей соб-
ственной безопасности и оптимальной работы убедитесь, что
система правильно заземлена.
Включение и выключение модуля расширения. Включите мо-
дуль, нажав кнопку ON/OFF на задней панели. Загорится инди-
катор power. Если установлено соединение через DR-Link с
iDR-8, загорится индикатор link. ПО iDR System Manager опре-
деляет присутствие подключенных модулей iDR-switch.
Проверка модулей расширения iDR-switch. Открыв в iDR Sys-
tem Manager окно Soft LEDs или Soft Keys, вы можете увидеть
сколько модулей iDR-switch подключено и работает.
Подключение к iDR-8. iDR-8 соединяется с iDR-switch через DR-
Link порт. Как показано, через это последовательное соедине-
ние можно подключить 3 модуля. Убедитесь, что вы правильно
соединяете порты DR-Link IN и OUT. Используйте CAT5 STP-ка-
бели с разъемами RJ45. Не используйте UTP-кабель. С каждым
модулем поставляется стандартный 2-х метровый кабель. При
размещении модулей на расстоянии вы можете использовать
кабель длиной до 300 метров. Обеспечьте хороший источник
питания и надежное заземление для каждого модуля.
Планирование системы. Перед тем, как начать, убедитесь, что
вы спланировали как система будет работать. Назначьте вхо-
ды переключателей и логические выходы и составьте список
назначенных на них функций. Используйте iDR System Manager
для конфигурации системы. Окна моделирования предназна-
чены для того, чтобы вы попробовали свои настройки без дос-
тупа к модулям, как к таковым.
Руководство пользователя
