Использование логических выходов. Каждый выход опто-изоли-
рован для изоляции iDR-switch от внешнего оборудования. Он
представляет собой выход с открытым коллектором с плаваю-
щим коллектором (контакт +) и эмиттером (контакт -).
Каждый 10-ти клеммный коннектор имеет 4 пары с открытым кол-
лектором, а также клеммы заземления и напряжения +10В DC.
Не используйте винт заземления на корпусе, который предназна-
чен только для экранирования кабелей и безопасного заземле-
ния.
Выход можно использовать для широкого спектра применений.
Важно, чтобы инженер инсталляции навыки работы с открытым
коллектором и схемами сопряжения. Неправильное применение
может привести к повреждению этих выходов.
Внутреннее напряжение +10 В может быть использовано в каче-
стве источника питания для светодиодных индикаторов, ламп и
небольших реле. Через один кабель может подаваться общее
напряжение или заземление к группе выходов.
Максимальный ток, поданный от источника питания +10 В,
не должен превышать в сумме 500 мА. Тщательно подби-
райте компоненты, с учетом номинальной мощности работы каж-
дого.
Для приложений, требующих более высокого напряжения, может
применяться внешний блок питания постоянного тока. Он также
обеспечивает полную изоляцию между модулем iDR-switch и
внешним оборудованием.
Максимальное напряжение внешнего блока питания не
должно превышать +24 В. Максимальная нагрузка по току
через любой выход открытого коллектора не должна превышать
200 мА.

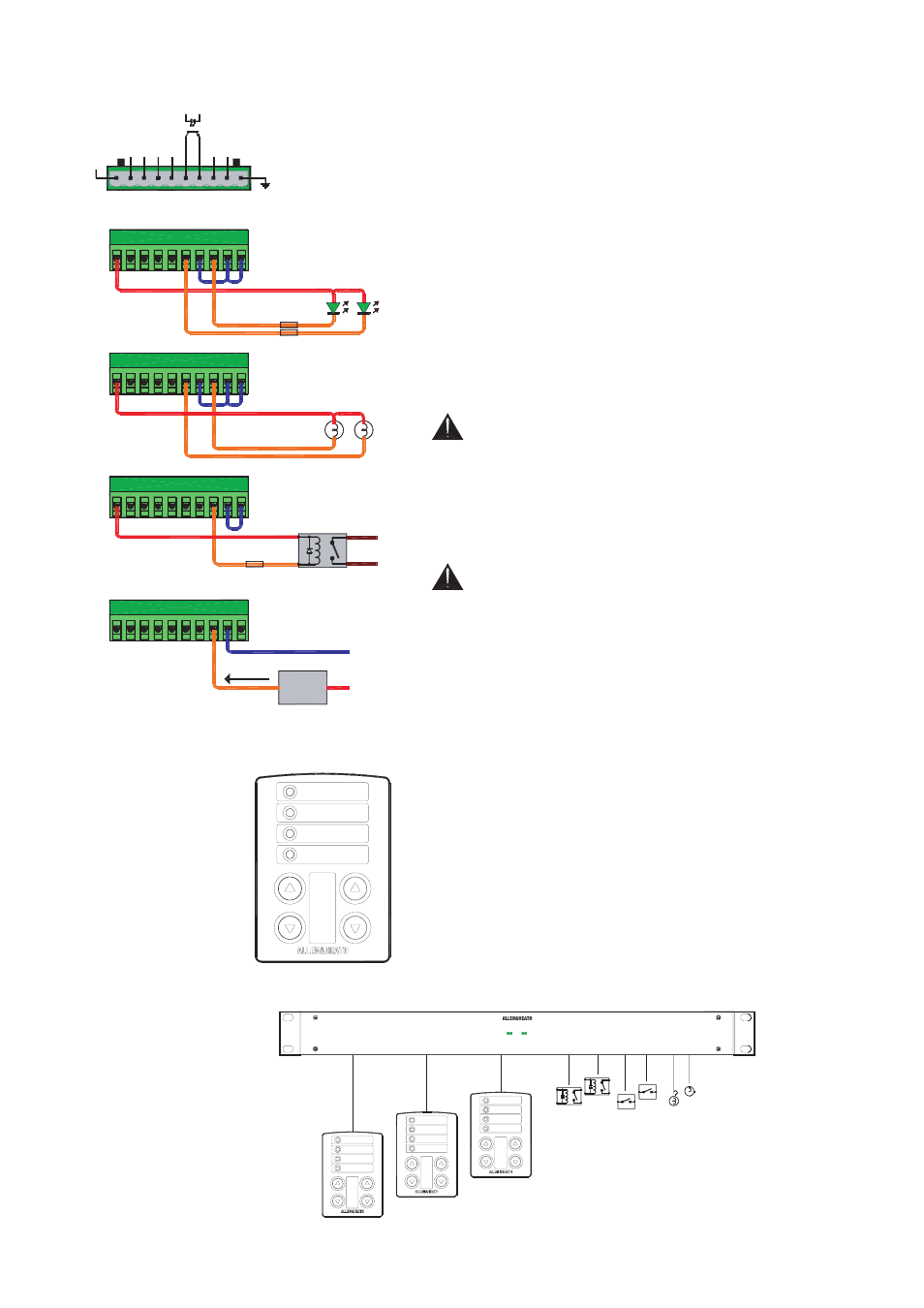

На рисунках показаны несколько примеров. За подробной инфор-
мацией обращайтесь к службе технической поддержки компании
Allen & Heath.
Дистанционные контроллеры. iDR-switch спроектирован для ис-
пользования с широким диапазоном устройств дистанционного
управления, включая настенные панели и операторские панели.
Ознакомьтесь с настенными панелями и дистанционными конт-
роллерами серии PL компании Allen & Heath. Эта серия постоян-
но усовершенствуется, и возможно, что некоторые устройства по-
дойдут для вашей задачи.
На момент написания данного руководства пользователя имеют-
ся настенные панели PL-2 для использования с iDR-switch. Они
имеют 4 кнопки и 4 трехцветных светодиодных индикатора и мо-
гут быть непосредственно подключены к модулю. Они могут ус-
танавливаться в стандартную одиночную настенную установоч-
ную коробку. Подробная информация изложена на интернет-стра-
нице компании к Allen & Heath.
