Краткое ознакомление с iDR-8
DR-8
AUDIO MIX PROCESSOR
AUDIO INPUT EXPANDER
power lock link iDR-in
lock link power
AUDIO OUTPUT EXPANDER
iDR-out
link power
24 IN 16 OUT SWITCH CONTROLLER iDR-switch
iDR-switch
PL-Anet
iDR-8
Sys-Net
MIDI
DR-Link
RS232

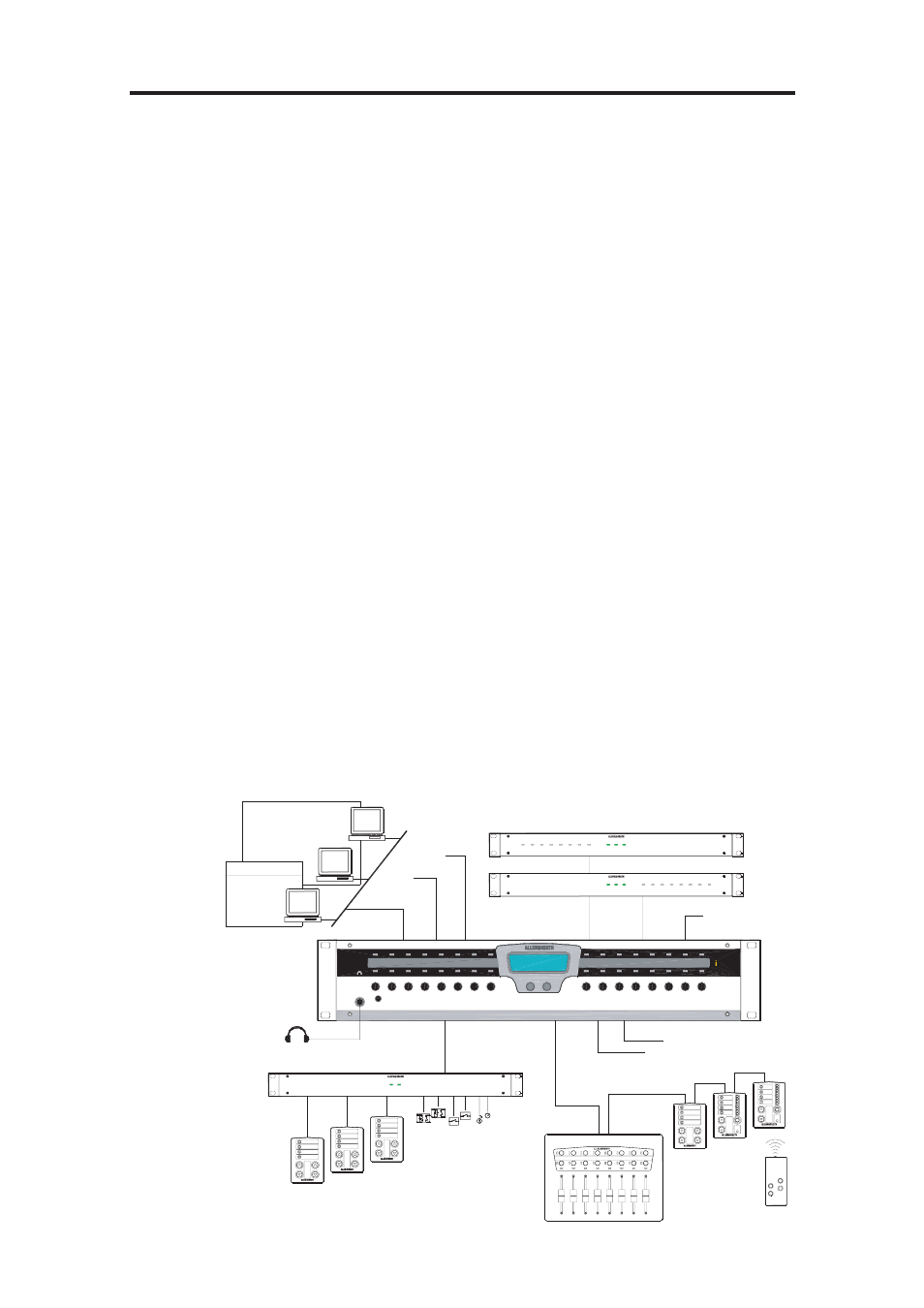

Система Allen & Heath iDR представляет собой набор компонент (аппаратное обеспечение, устройства управле-
ния и обработки сигнала), эксплуатационная гибкость в работе которых хорошо подходит для применения систе-
мы в инсталляциях, на концертных площадках и специализированных проектах. iDR-8, размером в две рэковые
единицы, является основным модулем в системе iDR, обладающим всей мощностью DSP (цифровой процессор
обработки сигналов), необходимой для 16-ти входных и 16-ти выходных каналов. Модуль имеет 8 аналоговых
микрофонных/ линейных XLR-входов и 8 аналоговых линейных XLR-выходов. Вы можете дополнительно устано-
вить 8 входов и/ или 8 выходов, получив при этом матрицу 16x16, путем подключения модулей расширения iDR-in
и/или iDR-out. Сигнал может быть маршрутизирован на три основных направления: коммутационная панель вхо-
дов, центральная матрица и коммутационная панель выходов.
Несмотря на то, что iDR не работает с аудиосигналами, передаваемыми по сети, модули расширения могут рас-
полагаться на расстоянии до 250 метров от основного модуля, обеспечивая удаленные аналоговые аудио входы
и выходы, соединенные при помощи CAT5-кабелей (CAT5 - кабель 5-ой категории). Вы можете создать систему
распределения сигнала, соединив несколько модулей iDR-8. Модули соединяются 8-ми канальной шиной, кото-
рая подключается к цифровым портам расширения. Максимальное количество входов/ выходов матрицы на лю-
бом модуле составляет 16x16, включая шину межмодульного соединения. Таким образом, можно соединить меж-
ду собой несколько модулей iDR-8 в одну систему. Но к системе можно подключить только по одному модулю рас-
ширения iDR-in и iDR-out.
Система аудиомониторинга, работающая в стереорежиме, имеет входы и выходы на TRS-джеках. При этом мони-
торный сигнал имеет возможность сквозного прохода через модули iDR, соединенные в цепь. Мониторный сигнал
может быть прослушен через выходы для наушников на передней панели для локального мониторинга в любой
точке прохождения аудиосигнала. Мониторные входы и выходы могут быть использованы в качестве входных и
выходных каналов, а также могут быть включены в матрицу. Например, вы можете получить матрицу 10x10 на не-
расширенном модуле iDR-8. Встроенный генератор тестового сигнала может быть направлен на входные каналы
для проверки и настройки.
Существует множество вариантов настройки управления. Вы можете назначить 16 клавишей на передней панели
и 32 трехцветных индикатора, использовать порт DR-Link для подключения до 3-х модулей iDR-switch, чтобы по-
лучить до 72-х дополнительных переключателей и 48-ми логических выходов с открытым коллектором. Вы также
можете выбрать любые два порта из нижеперечисленных: MIDI, последовательный порт Sys-Net для подключе-
ния дистанционных контроллеров "третьих" производителей, RS232 для модемного соединения и последователь-
ный порт PL-Anet для установки сети настенных контроллеров Allen & Heath PL.
Модулем iDR-8 можно управлять через сеть. Его можно настраивать при помощи ПО iDR System Manager, либо
подключив напрямую компьютер к порту Ethernet, либо через сеть TCP/IP. Как только вы настроите модуль, он
может работать самостоятельно, используя встроенное программное обеспечение с сохраненными установками.
Модулями iDR также можно управлять с сетевых компьютеров с запущенным ПО PL Client, настроенными в ка-
честве виртуальных настенных модулей при помощи ПО PL Designer. Модемный порт RS232 позволяет пользова-
телю удаленно контролировать работу модулей.
Система iDR имеет потрясающую гибкость. Все установки системы хранятся в патчах. Может быть запрограмми-
ровано до 99 патчей. Вы можете задать как параметры влияют друг на друга. Чтобы добиться наилучших резуль-
татов, важно чтобы вы тщательно спланировали инсталляцию перед тем, как начать программировать парамет-
ры системы. Вы можете попробовать, подготовить и сохранить различные установки в режиме offline перед тем,
как приступите к подключению. Вы можете симулировать работу виртуальных панелей и контроллеров так, как
будто они работают на самом деле. Вы можете задать имя модуля, схему синхронизации и IP-адресс, и прове-
рить информацию о состоянии и наличии аудиосигнала, используя меню на передней панели, доступ к которому
находится за лицевой панелью. За подробной информацией по настройке модуля обращайтесь к Help-файлам,
которые входят в ПО.
