Страница 30: 30 idr-8, Audio out, Out dr-link
30
IDR-8
Made in the UK by ALLEN&HEATH LIMITED
AUDIO OUT
CAUTION: RISK OF ELECTRIC SHOCK. DO NOT OPEN.
FOR CONTINUED PROTECTION AGAINST RISK OF FIRE REPLACE FUSE WITH SAME TYPE AND RATING.
ATTENTION: REMPLACER LE FUSIBLE AVEC UN DES MEMES CARACTERISTIQUES.
47-63Hz ~ 25 W MAX
100 - 240V~
THIS APPARATUS MUST BE EARTHED.
WARNING
SERIAL NUMBER
AVIS: RISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR.
FUSE: T500mAL
next
OUT DR-LINK
previous
IN
IN 10
Complies with UL6500, CSA-E65, EN60065
IN 16
IN 15
MIC/LINE INPUTS
IN 14
IN 13
IN 11
IN 12
IN 9
AUDIO IN
Made in the UK by ALLEN&HEATH LIMITED
CAUTION: RISK OF ELECTRIC SHOCK. DO NOT OPEN.
FOR CONTINUED PROTECTION AGAINST RISK OF FIRE REPLACE FUSE WITH SAME TYPE AND RATING.
ATTENTION: REMPLACER LE FUSIBLE AVEC UN DES MEMES CARACTERISTIQUES.
THIS APPARATUS MUST BE EARTHED.
WARNING
47-63Hz ~ 25 W MAX
100 - 240V~
SERIAL NUMBER
FUSE: T500mAL
AVIS: RISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR.
next
OUT DR-LINK
previous
IN
OUT 10
Complies with UL6500, CSA-E65, EN60065
OUT 16
OUT 15
LINE OUTPUTS
OUT 14
OUT 13
OUT 11
OUT 12
OUT 9
DIGITAL EXPANDER
DIGITAL EXPANDER
AUDIO INPUT EXPANDER
power
lock
link
iDR-in
lock
link
power
AUDIO OUTPUT EXPANDER
iDR-out
CAUTION: RISK OF ELECTRIC SHOCK. DO NOT OPEN.
FOR CONTINUED PROTECTION AGAINST RISK OF FIRE REPLACE FUSE WITH SAME TYPE AND RATING.
ATTENTION: REMPLACER LE FUSIBLE AVEC UN DES MEMES CARACTERISTIQUES.
47-63Hz ~ 25W MAX
100 - 240V~
THIS APPARATUS MUST BE EARTHED.
WARNING
AVIS: RISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR.
FUSE: T500mAL
power
lock
link
AUDIO OUT
next
OUT DR-LINK
previous
IN
DIGITAL EXPANDER
*8 Diagnostics
Audio Exp:In/Out

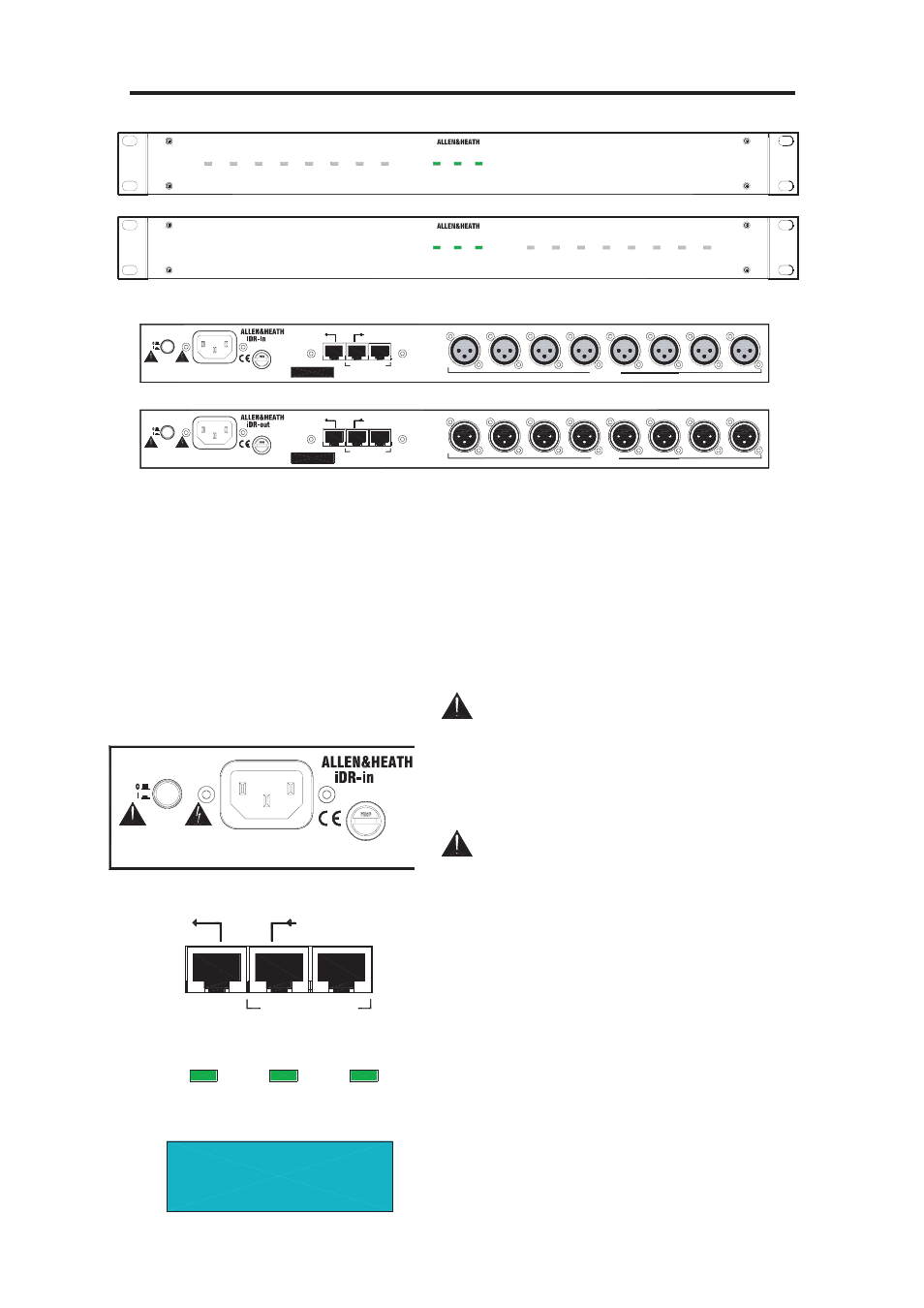

Подключение модулей расширения iDR-in и iDR-out
iDR-in и iDR-out являются модулями расширения для процессорного аудиомикшера iDR-8. С их помощью можно
добавить дополнительные аналоговые аудио входы и выходы к основному модулю. iDR-in имеет восемь входов
микрофон/линия. iDR-out имеет восемь линейных выходов. Только один из каждых модулей можно подключить к
iDR-системе, получив при этом аудиоматрицу, максимум 16x16. Данные модули не имеют встроенной обработки
сигнала. Они просто преобразуют аналоговое аудио для передачи через 8-ми канальную цифровую шину на ос-
новной модуль через CAT5 STP-кабель. Обработка осуществляется на основном модуле, который управляет пол-
ной матрицей 16x16. Оба модуля имеют 8 светодиодных индикаторов на передней панели плюс три индикатора
состояния. Они представляют собой трехцветные программируемые индикаторы, которые можно назначить на из-
мерение уровня аудио сигнала, индикацию заглушения или определенные патчи. Их можно запрограммировать
обычным способом при помощи ПО iDR System Manager. iDR-in имеет такие же входные предусилители, как и ос-
новной модуль, отключаемое фантомное питание +48В, аттенюатор на 20 дБ, регулятор чуствительности и мяг-
кий лимитер перед конвертером. Управление модулем осуществляется через порт DR-Link по CAT5 STP кабелю.
Это означает, что для межмодульного подключения понадобится два CAT5-кабеля. Максимальное расстояние
между модулями - 250 метров. Требуется местное электропитание.
Прочтите инструкцию безопасности, напечатанную вы-
ше. Также проверьте, что ваше местное напряжение
соответствует указанному на задней панели модуля.
Убедитесь, что подключен соответствующий шнур пи-
тания. Для вашей собственной безопасности и опти-
мальной работы убедитесь, что система правильно за-
землена.
Чтобы избежать возникновения щелчков, всегда пони-
жайте громкость на подключенных усилителях или вык-
лючайте их перед тем, как включить или выключить
iDR-8 или любое другое устройство обработки сигнала.
Проверьте подключение. Соедините AUDIO OUT модуля
iDR-in с AUDIO IN модуля iDR-8. Соедините AUDIO IN моду-
ля iDR-out с AUDIO OUT модуля iDR-8. Убедитесь, что разъем
DR-Link IN модуля расширения соединен с DR-Link на iDR-8.
Если оба модуля подключаются к одному и тому же iDR-8,
тогда соедините их в цепь, DR-Link OUT одного модуля с DR-
Link IN другого.
Включение и выключение модулей расширения. Включите мо-
дуль, нажав на передней панели кнопку ON/OFF. Загорится
индикатор питания. Если установлено соединение с iDR-8 че-
рез DR-Link, загорится индикатор link. Как только установится
аудио соединение с iDR-8, загорится индикатор lock. iDR Sys-
tem Manager определяет наличие модулей расширения.
Проверка модулей расширения. Вы можете использовать ме-
ню настроек на передней панели iDR-8 для проверки подклю-
чения и работы любых модулей расширения. Это полезно,
когда модули расширения удалены от основного модуля. Со
снятой лицевой панелью, откройте меню *8 Diagnostics и вы-
берите пункт Audio Exp.
Руководство пользователя
