iDR-8
35
G
G
4 3 2 1
5
6
7
8
G
G
12 11 10 9
13
14
15
16
G
G
20 19 18 17
21
22
23
24
G
G
2K2
+ 10V
OPTO
+1 0V
G
20 19 18 17 G
21
22
23
24
V
+
- G
13
+ -
14
+ -
15
+ -
16
OUT
IN
DR-LINK
9-16
1-8
9-12
5-8
1-4
+ 10V
2K2
1-24
1-16
Важное замечание: iDR-switch имеет входы для переключателей замыкания контактов и логи-
ческие выходы с открытым коллектором. То, как их соединить с внешним оборудованием, яв-
ляется прерогативой инженера инсталляции. Детали спецификации входов и выходов iDR-
switch приведены ниже. Важно, чтобы инженер инсталляции имел соответствующую квалифи-
кацию и был знаком с внешними цепями управления для работы с возможностями модуля.
Компания Allen & Heath не несет ответственности за любое повреждение, причиненное моду-
лю во время неправильного или ошибочного подключения к внешнему оборудованию.
Земля
Опорное нап-
ряжение DC
Встроенный
блок питания
Опто-изолированные входы для переключателей
Управление
Цепь
Опто-изолированные логические выходы
Открытый коллектор

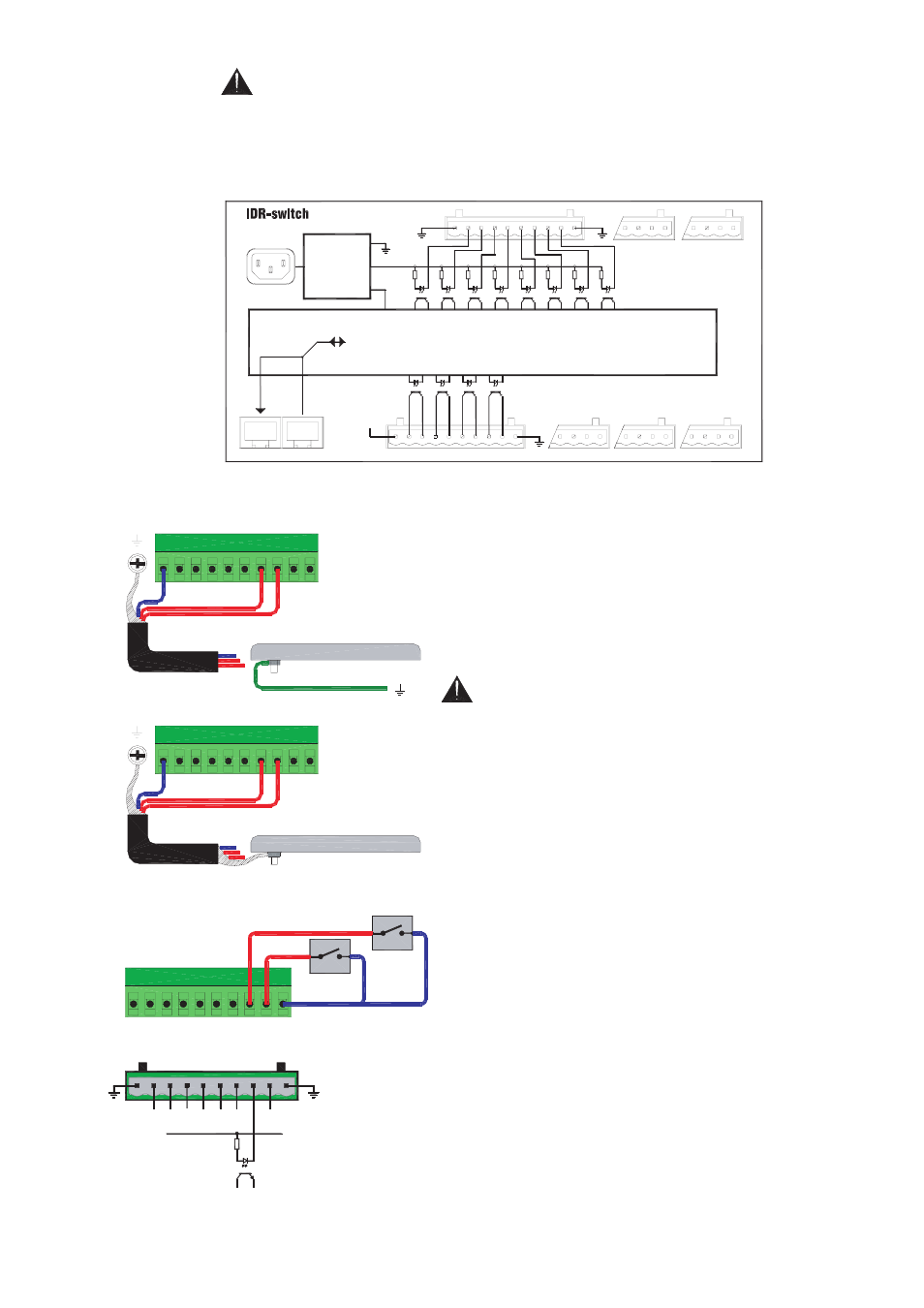

Разъемы и заземление. Для подключения к iDR-switch внешних
переключателей и логики используются клеммы с винтовым
креплением типа Phoenix. Разъемы для подключения поставля-
ются вместе с модулем. Убедитесь, что концы кабеля аккурат-
но зачищены и вставлены в клеммы. Затяните винты при помо-
щи отвертки с соответствующим шлицем. Чтобы избежать на-
водок при работе, используйте экранированный кабель. Соеди-
ните экран с клеммами заземления на корпусе, расположенные
рядом с каждым коннектором. Затяните винты с прилагающими-
ся гайками, которые предохраняют от разбалтывания.
Для безопасности оператора правильно заземлите все
настенные панели и другие устройства управления, сде-
ланные из металла.
Соедините металлическую панель с местной точкой заземле-
ния на настенной коробке. Для развязки земляной цепи между
настенной панелью и корпусом оборудования подключайте эк-
ран кабеля только со стороны iDR-switch.
Если отсутствует местная точка заземления, используйте экран
кабеля для соединения панели с корпусом модуля iDR-switch,
как показано на рисунке. Если настенная панель сделана из изо-
ляционного материала, например пластика, то заземление не
требуется.
Использование входов для переключателей замыкания. Вход
опто-изолирован для изоляции iDR-switch от внешнего обору-
дования. Переключение происходит при замыкании клеммы
разъема с клеммой земли (‘G’). Чтобы сделать это, используй-
те замыкатели контактов, например тумблеры.
На клемму входа подается внутреннее опорное напряжение
+10 В через резистор на 2k2 Ом. При соединении с землей мак-
симальная утечка тока около 5 мА. Общее сопротивление пе-
реключателя и кабеля не должно превышать 1 кОм, чтобы ак-
тивировать переключатель.
Каждый 10-ти клеммный коннектор имеет 8 входов для перек-
лючателей. Как клемма 1, так и клемма 10 ‘G’ могут использо-
ваться в качестве точки заземления. Через один кабель можно
заземлить блок переключателей. Не используйте винт заземле-
ния на корпусе, который предназначен только для экранирова-
ния кабелей и безопасного заземления.
Для безотказной работы, рекомендуется использовать мощные
закрытые переключатели.
Металлическая
настенная панель
Местная точка заземления
Металлическая
настенная панель
Земля корпуса
Входы
Переключатель
Переключатель
Внутренняя цепь
DR-переключателя
(показан 1 из 8-ми)
