iDR-8

11

+

-

+

-

+

-

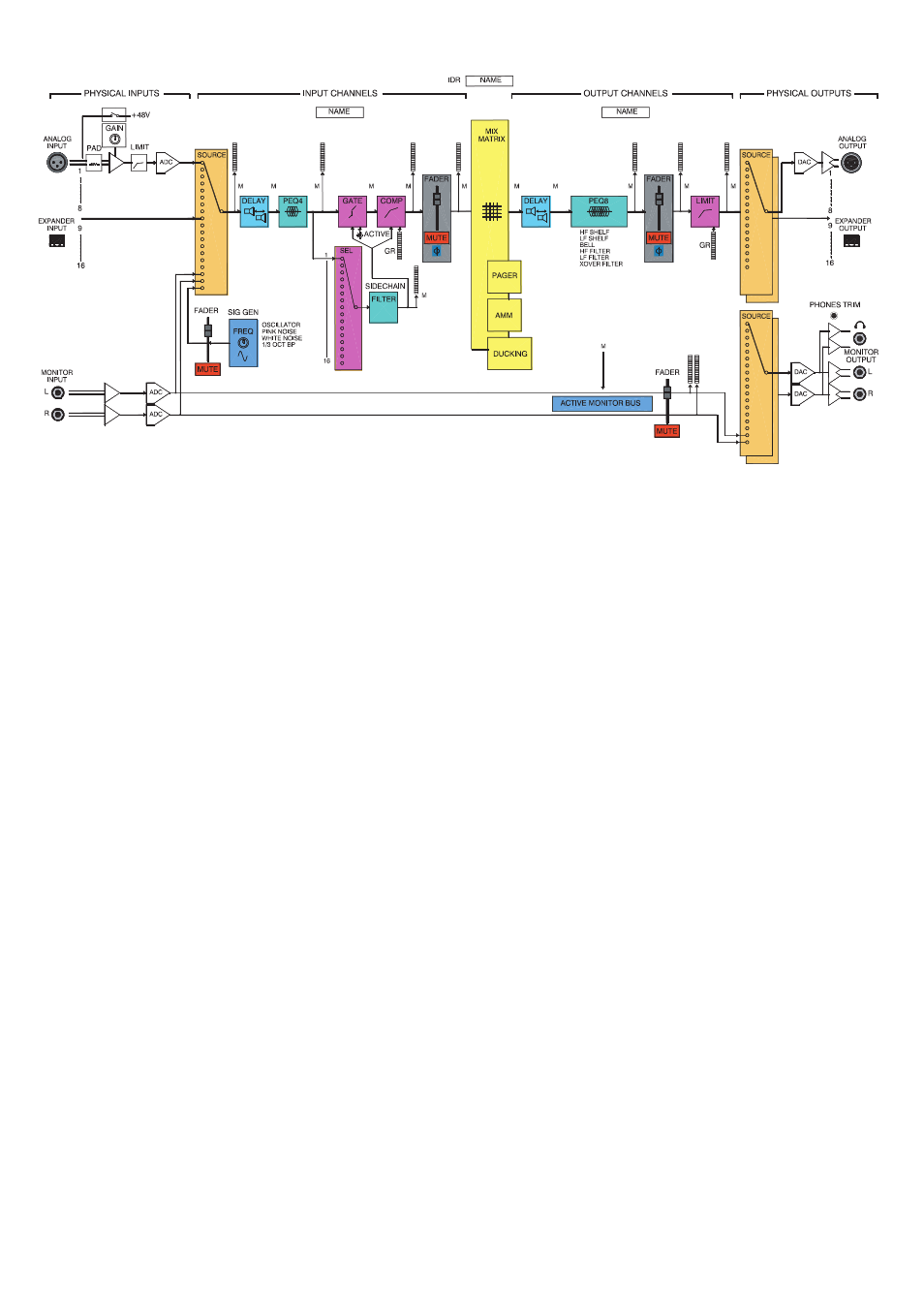

Выше показана архитектура каналов, иллюстрирующая работу блоков. За под-
робными инструкциями по использованию блоков, пожалуйста, обращайтесь к
Help-файлу, входящему в ПО iDR System Manager.

Физические входы и выходы. Это аппаратные разъемы,
включая XLR, цифровые модули расширения, наушники и мони-
торинг.

Входные и выходные каналы. Это каналы, подвергающиеся
обработке. Любой физический вход может быть источником
входного канала. Любой выходной канал может быть источни-
ком физического выхода. Входные и выходные каналы взаимо-
связаны через узлы матрицы. Они маршрутизируются на и от
физические соединения через коммутационную панель источ-
ников. Модуль iDR-8 имеет возможность работы с 16 входами и
16 выходами в режиме 48кГц. Модули расширения iDR-in и iDR-
out просто преобразуют подключенное аналоговое аудио в циф-
ровые сигналы для подачи на iDR-8, где получается матрица
16x16. Модули расширения недоступны в режиме 96кГц.

Аналоговые входы. Каждый из модулей iDR-8 и iDR-in имеет
8 аналоговых XLR-входов. Сигналы с них направляются на вы-
сококачественные цепи балансных микрофонных предуселите-
лей. Они работают с широким диапазоном микрофонных и ли-
нейных сигналов. Регулировка чуствительности, аттенюатор и
фантомное питание 48В управляются при помощи ПО iDR Sys-
tem Manager, и их положение может быть записано в патчи.
Входы не требуют никакой дополнительной внутренней наст-
ройки.

Лимитер. Выход с каждого предусилителя направляется через
аналоговый лимитер на АЦП. Лимитер использует оптическую
развязку для предотвращения чрезвычайно высокого уровня
входного сигнала, перегружающего конвертеры и вызывающе-
го искажения. Лимитер имеет порог -4dBFS. Лимитер включает-
ся и выключается при помощи ПО.

Аналоговые выходы. Каждый из модулей iDR-8 и iDR-out име-
ет 8 аналоговых линейных XLR-выходов. Все они балансные, и
имеют уровень усиления выходного сигнала до +18дБ.

АЦП и ЦАП конвертеры. Они преобразуют аналоговые сигна-
лы в цифровые (АЦП) и цифровые сигналы в аналоговые (ЦАП).
В них используются высококачественные 24-х битные конверте-
ры.

Руководство пользователя

Входы и выходы модулей расширения. 8 каналов аудио
передается между модулями iDR через порты RJ45. Цифро-
вые сигналы направляется на и от соответствующих вирту-
альных коммутационных панелей. Маршрутизация сигнала
через коммутационные панели в данном случае обеспечива-
ет гибкость для общих источников, соединенными через сеть
между несколькими модулями iDR CAT5-кабелем.

Входы и выходы для мониторинга. Имеется стереовыход
для наушников на передней панели. На задней панели имеют-
ся балансные линейные входы и выходы L и R. Эти входы
направляются на активную мониторную шину и также могут
направляться на коммутационную панель источника. Сигнал
на выходы подается с коммутационной панели, источником
для которой является активная мониторная шина или любой
выходной канал. В этом случае эти соединения могут исполь-
зоваться или как система мониторинга, или как полноценные
каналы.

Тестовый генератор. Предоставляет еще один источник для
направления на входные каналы через коммутационную па-
нель. Может быть выбран синусоидальный сигнал различной
частоты, розовый шум, белый шум и полосовой шум в 1/3 ок-
тавы. Все это может быть использовано для проверки и нас-
тройки системы. Уровень управляется с помощью фейдера
и имеет функцию заглушения.

Коммутационные панели источников. Они соединяют фи-
зические входы и выходы с каналами для создания гибкой
системы маршрутизации "виртуальных коммутационных па-
нелей". Сигнал с одиного физического входа может направ-
ляться на более, чем один входной канал. Сигнал с одиного
выходного канала может направляться на более, чем один
физический выход. Однако имейте ввиду, что как и в любой
физической коммутационной панели вы не можете направить
два источника в один канал, или два канала на один выход.

Микс-матрица. Это центр маршрутизации системы, в кото-
рый направляются все 16 входных и 16 выходных каналов.
Он представляет собой узловую матрицу 16x16. Сигнал мо-
жет быть выключен и иметь свой независимо управляемый
уровень в любой точке. Именно матрица играет ключевую
роль в независимой зонной маршрутизации множества источ-
ников и управления их уровнями.
