iDR-8
29
R OUT L
iDR
iDR
R IN L
iDR
R OUT L
R IN L

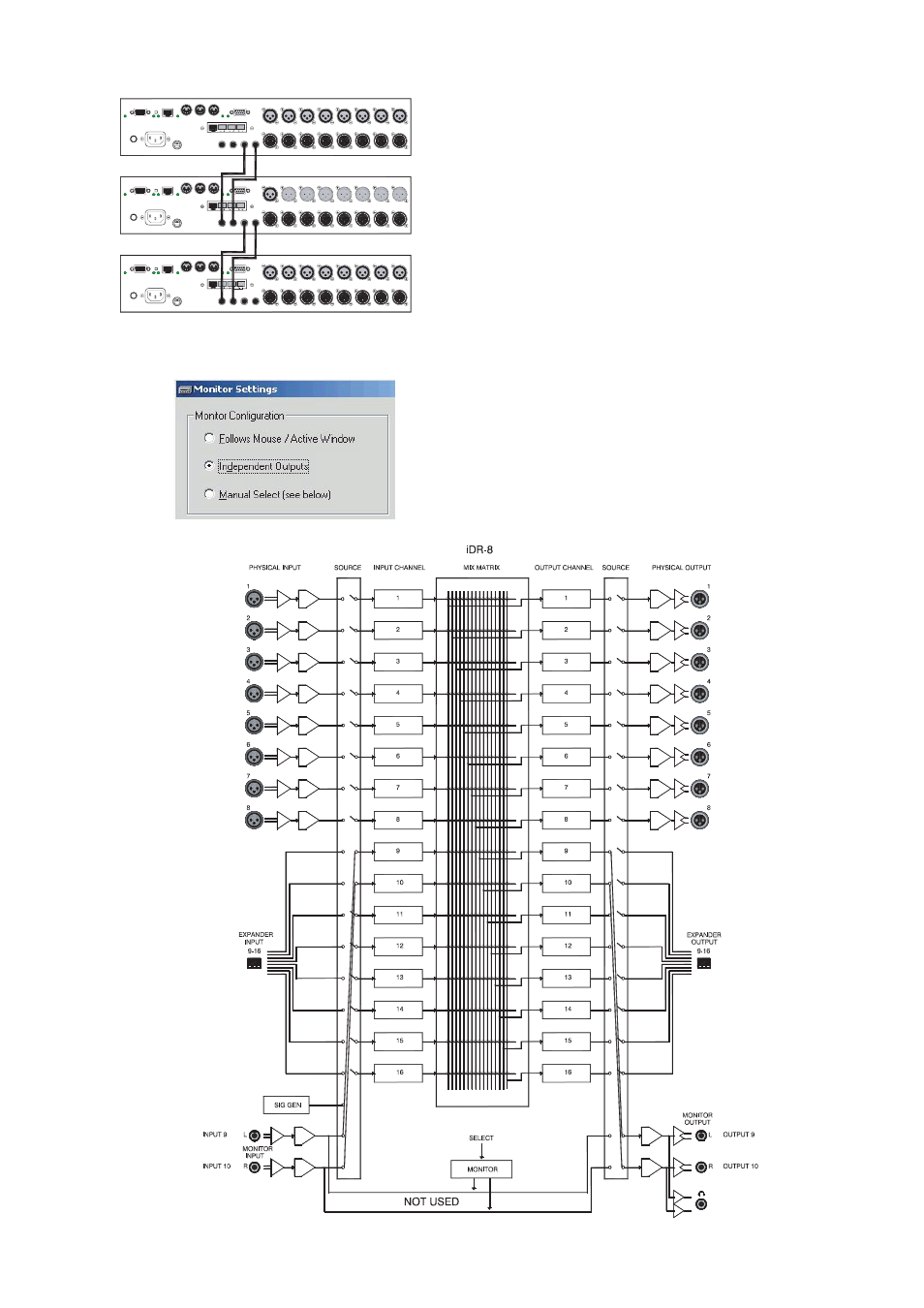

Последовательное соединение в цепь мониторных входов и
выходов модулей iDR-8. Между несколькими модулями
iDR-8 можно построить активную мониторную шину, чтобы
через последний в цепочке модуль можно было прослуши-
вать любой аудиосигнал в системе. Если не выбран актив-
ный мониторинг, сигнал с предыдущего модуля попадает на
последующий. При выборе активного мониторинга сигнал с
предыдущего модуля прерывается. При использовании спо-
соба мониторинга Follow Mouse / Active Window вы можете
переключаться между сессиями iDR System Manager прослу-
шивать любую точку в любом модуле на одних и тех же на-
ушниках.
Применяйте хорошо экранированные балансные TRS аудио
кабели для межмодульного соединения мониторных сигна-
лов L и R на расстояниях до 250 метров. Прокладывайте ка-
бели в таких местах, чтобы избежать повреждения и наво-
док.
Использование мониторных входов и выходов в качестве до-
полнительных каналов. Вы можете использовать монитор-
ные TRS-разъемы L и R для входов и выходов дополнитель-
ных каналов. Если модуль iDR-8 нерасширен, то при их объе-
динении с XLR-разъемами получится матрица 10х10, как по-
казано ниже.
Назначьте мониторные входы Monitor IN Left и Right в качес-
тве источников входных каналов на ваш выбор, например 9
и 10. В окне Monitor Settings выберите пункт Independent Out-
puts, чтобы использовать разъемы мониторных выходов с
выходными каналами на ваш выбор, например 9 и 10.
