iDR-8
25
iDR
iDR
iDR

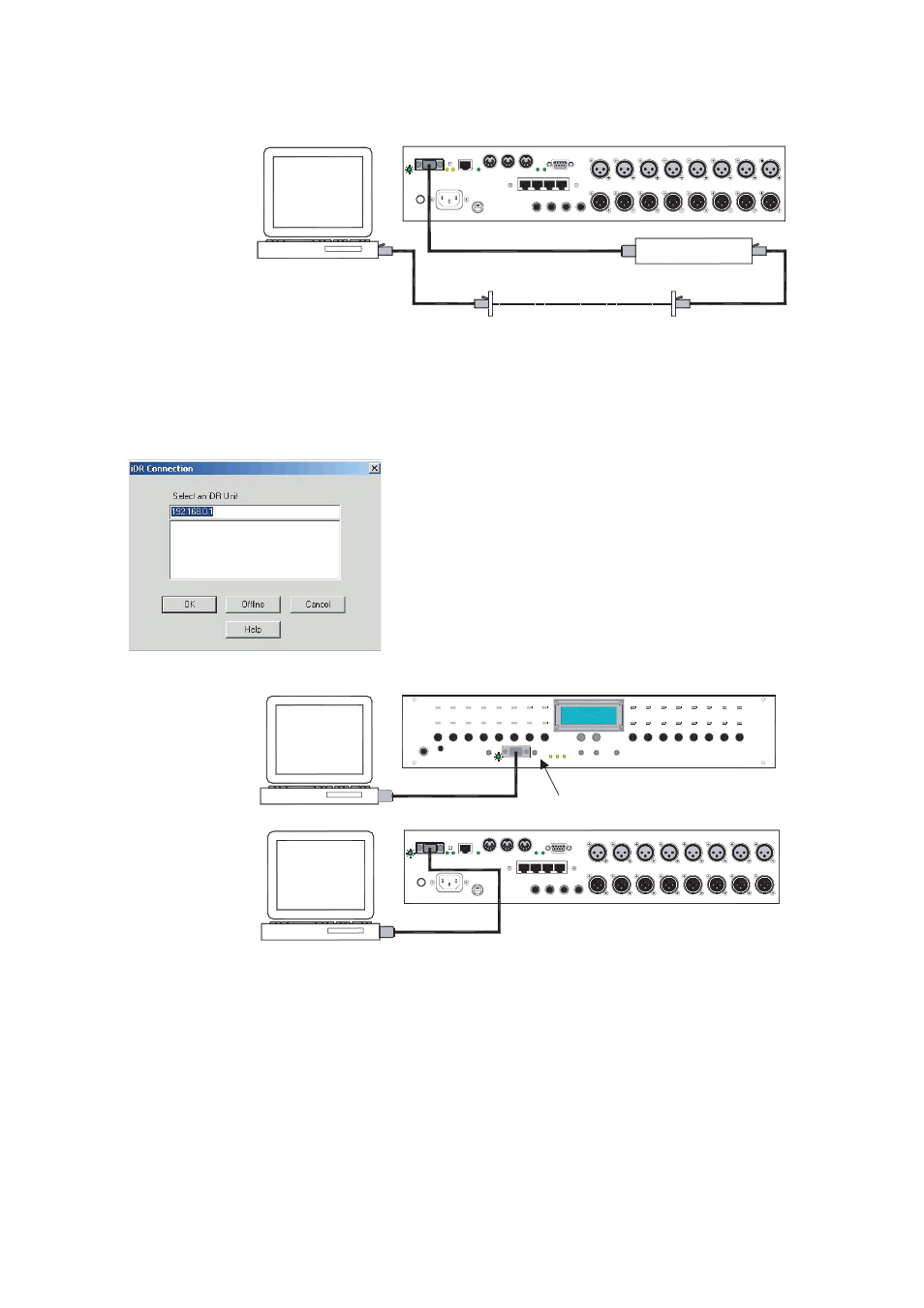

Подключение iDR-8 к модему
Модемный порт
Телефонные розетки
Телефонная линия
Модем
Телефонный
кабель
"папа"
9PIN RS232-кабель "мама"-"папа"
"мама"
Задняя панель
1. Подключите iDR-8 к модему. Используйте порт RS232 (MO-
DEM) на задней панели. Проверьте, загорелся ли рядо инди-
катор ‘active’. Если нет, выберите соединение через RS232,
как описано ранее. Используйте стандартный RS232-кабель.
Подключите модем к телефонной линии.
2. Dial-up соединение iDR-8 с удаленным ПК. Откройте ранее
созданное dial-up соединение. Правильно введите имя поль-
зователя и пароль. Введите телефонный номер модема, под-
ключенного к iDR-8. Нажмите кнопку Dial (позвонить).
3. Запустите ПО iDR System Manager. Как только установится
соединение с iDR-8, на панели задач появится значок, сооб-
щающий, что ПК "на линии". Запустите ПО iDR System Mana-
ger. Программа будет работать намного медленее, чем при
прямом сетевом подключении, из-за свойств последователь-
ного подключения.
Подключение iDR-8 напрямую к ПК
Передняя панель
"папа"
9PIN RS232-кабель "мама"-"папа"
9PIN ноль-модемный кабель "мама"-"мама"
"мама"
"мама"
"мама"
Последовательный порт RS232
Последовательный порт RS232
Задняя панель
1. Подключите iDR-8 к ПК. Вы можете использовать RS232-
порт либо на передней, либо на задней панели. Проверьте,
чтобы загорелся инидикатор ‘active’, и чтобы RS232 был выб-
ран заранее в качестве порта А в меню File / Preferences /
Communications Options программы iDR System Manager. Ис-
пользуйте стандартный RS232-кабель для подключения к пе-
редней панели. Используйте ноль-модемный кабель ("мама"-
"мама") для подключения к задней панели.
2. Dial-up подключение к iDR-8. Откройте ранее созданное
dial-up соединение. Правильно введите имя пользователя и
пароль. Нажмите кнопку Dial (позвонить).
3. Запустите ПО iDR System Manager. Как только установится
соединение с iDR-8, на панели задач появится значок, сооб-
щающий, что ПК "на линии". Запустите ПО iDR System Mana-
ger.
Руководство пользователя
Запуск программы iDR System Manager
Откройте программу из Start / Programs /
Allen & Heath / iDR System Manager Vnnn.
Нажмите на синюю иконку или выберите
пункт New в меню File. Введите IP-адрес
хоста в окне. Такой же как и в меню *6.1
PPP settings модуля iDR-8. Нажмите ОК.
