Подключение через hdmi, Coaxial hdmi out, Output input 3 – Инструкция по эксплуатации Pioneer DVR-550H-S
Страница 21: Coaxial, При наличии оборудованного функциями hdmi или dvi, Монитора или экрана, Примечание
21
Ru
1

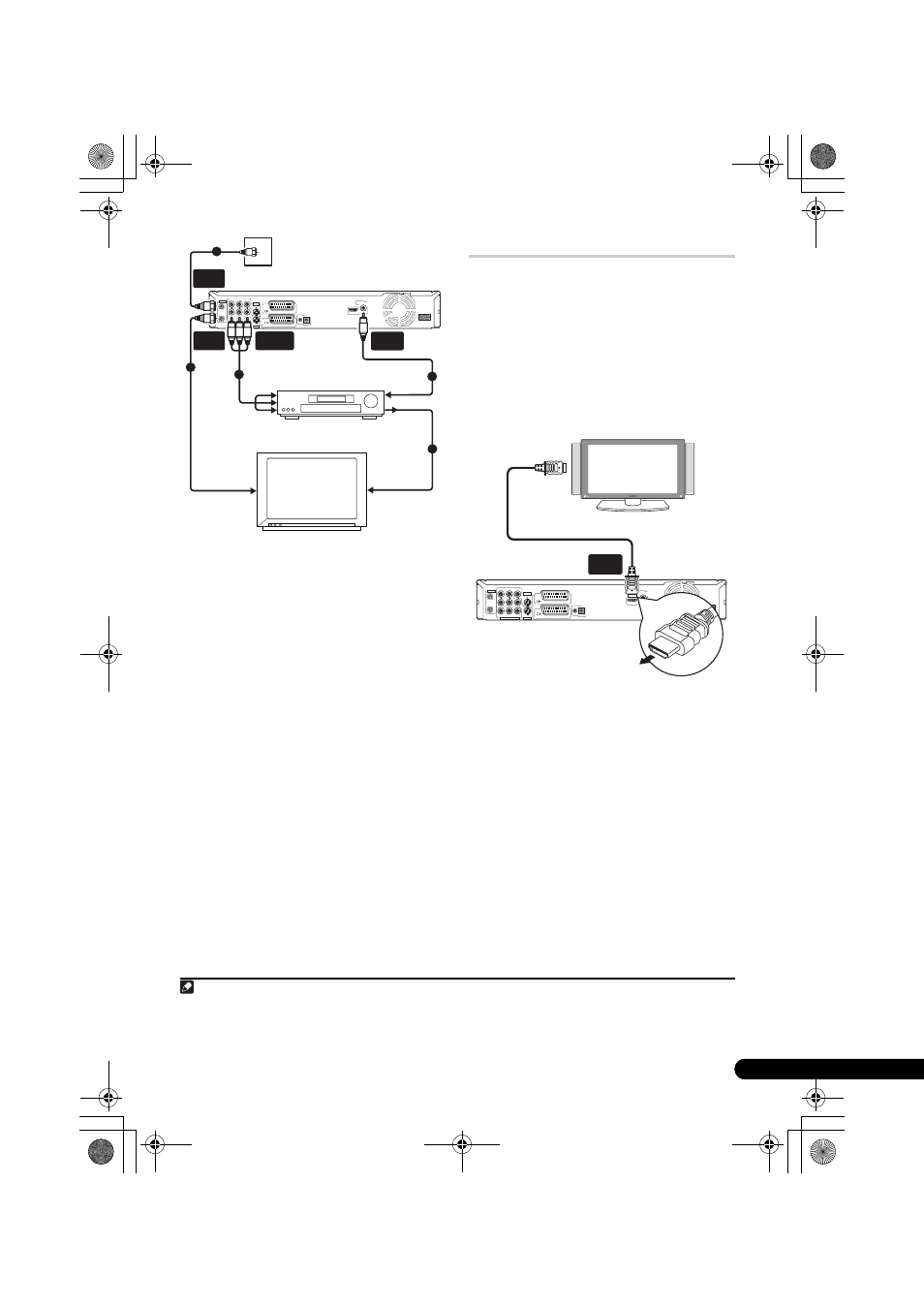

Подключите высокочастотные
антенные кабели как показано на
иллюстрации.
Это позволит просматривать и записывать
телевизионные каналы.
2
Подключите разъем DIGITAL OUT
COAXIAL
на данном рекордере к
коаксиальному цифровому входу на
аудиовизуальном усилителе/ресивере.
Это позволит прослушивать многоканальный
стереозвук.
3
Подключите аналоговые разъемы
AUDIO OUTPUT
и VIDEO OUTPUT на этом
рекордере к аналоговым входам аудио
и видео на аудио-видео усилителе/
ресивере.
4
Подключите видеовыход аудио-
видео усилителя/ресивера к
видеовходу телевизора.
Подключение через HDMI
При наличии оборудованного функциями
HDMI или DVI
1
монитора или экрана
2
,
с помощью HDMI кабеля (не поставляется),
можно его подключить к данному рекордеру.
Терминал HDMI выводит несжатые цифровые
видеосигналы, а также почти любой вид
цифровых аудиосигналов.
1
С помощью HDMI кабеля, соедините
терминал HDMI OUT на данном
рекордере с терминалом HDMI на
мониторе, поддерживающем HDMI.
• Стрелка на корпусе разъема кабеля должна
быть направлена вниз для правильной
подгонки с разъемом на рекордере.
При подключении к компоненту HDMI или
поддерживающему HDCP компоненту DVI,
высвечивается индикатор HDMI.
Настройка HDMI обычно происходит
автоматически. Однако, существуют
параметры, которые при необходимости могут
быть изменены. Подробнее об этом см. HDMI
Output (доступен только при подключении
устройства HDMI) на стр. 121. Помните, что
параметры HDMI эффективны, пока они не
изменены, или пока не подключен новый
компонент HDMI.
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
Телевизор
Настенная розеткадля кабеля антенны/
кабельного телевидения
Аудио-видео усилитель/
ресивер
ANTENNA
IN (RF IN)
ANTENNA
OUT
1
1
AUDIO/VIDEO
OUTPUT
3
DIGITAL
AUDIO OUT
2
4
К входному
гнезду антенны
К аудио/видеовходу
К цифровому входу
К видеовходу
От видеовыхода
Примечание
1 В зависимости от подключенного компонента, использование DVI подключения может привести к неустойчивым
передачам сигнала.
2 Разрешение в пикселях видеовыхода HDMI данного рекордера составляет (согласно телевизионному растру): NTSC
(720 x 480i/p, 1280 x 720p, 1920 x 1080i/p) и PAL (720 x 576i/p, 1280 x 720p, 1920 x 1080i/p). Если экран не поддерживает
данные разрешения, картинка может изображаться несоотвествующим образом.
