18
Ru
Подключение декодера,
спутникового ресивера или
цифрового наземного
ресивера
При наличии кабеля, спутникового или
цифрового наземного ресивера с встроенным
декодером подключите его к данному
рекордеру и телевизору, как показано на
данной странице.
1
При использовании
отдельного декодера для кабельного/
спутникового телевидения подключите его в
соответствии с инструкциями на следующей
странице.
Данное подключение позволяет:
• Записывать любой канал, выбрав его на
декодере, спутниковом ресивере или
цифровом наземном ресивере.
• Изменять каналы и устанавливать таймер
записи на внешнем ресивере, используя
систему GUIDE Plus+™ (через кабель
G-LINK™, после настройки).
Важно
• Не подключайте этот рекордер к
телевизору через видеомагнитофон,
спутниковый ресивер или другой
компонент, используя функцию ‘прямо’.
Всегда подключайте каждый компонент
непосредственно к телевизору или аудио-
видео усилителю/ресиверу.
• Для установки таймера записи с
использованием системы GUIDE Plus+
убедитесь, что внешний ресивер включен.
1
Подключите высокочастотные
антенные кабели как показано на
иллюстрации.
Это позволит просматривать и записывать
телевизионные каналы.
2
С помощью кабеля SCART (не
поставляется) подключите аудио-видео
разъем
AV1 (RGB)-TV
к аудио-видео
разъему SCART на телевизоре.
Это позволит просматривать диски.
3
Используя другой SCART кабель,
подключите аудио-видео терминал
AV2
(INPUT 1/DECODER)
к аудио-видео
терминалу SCART на кабельной
коробке/спутниковом/цифровом
наземном ресивере.
Это позволит записывать закодированные
телевизионные каналы.
4
Подключите поставляемый кабель
G-LINK™
к разъему G-LINK™.
Это позволит управлять тюнером внешнего
ресивера с помощью системы GUIDE Plus+™.
Примечание

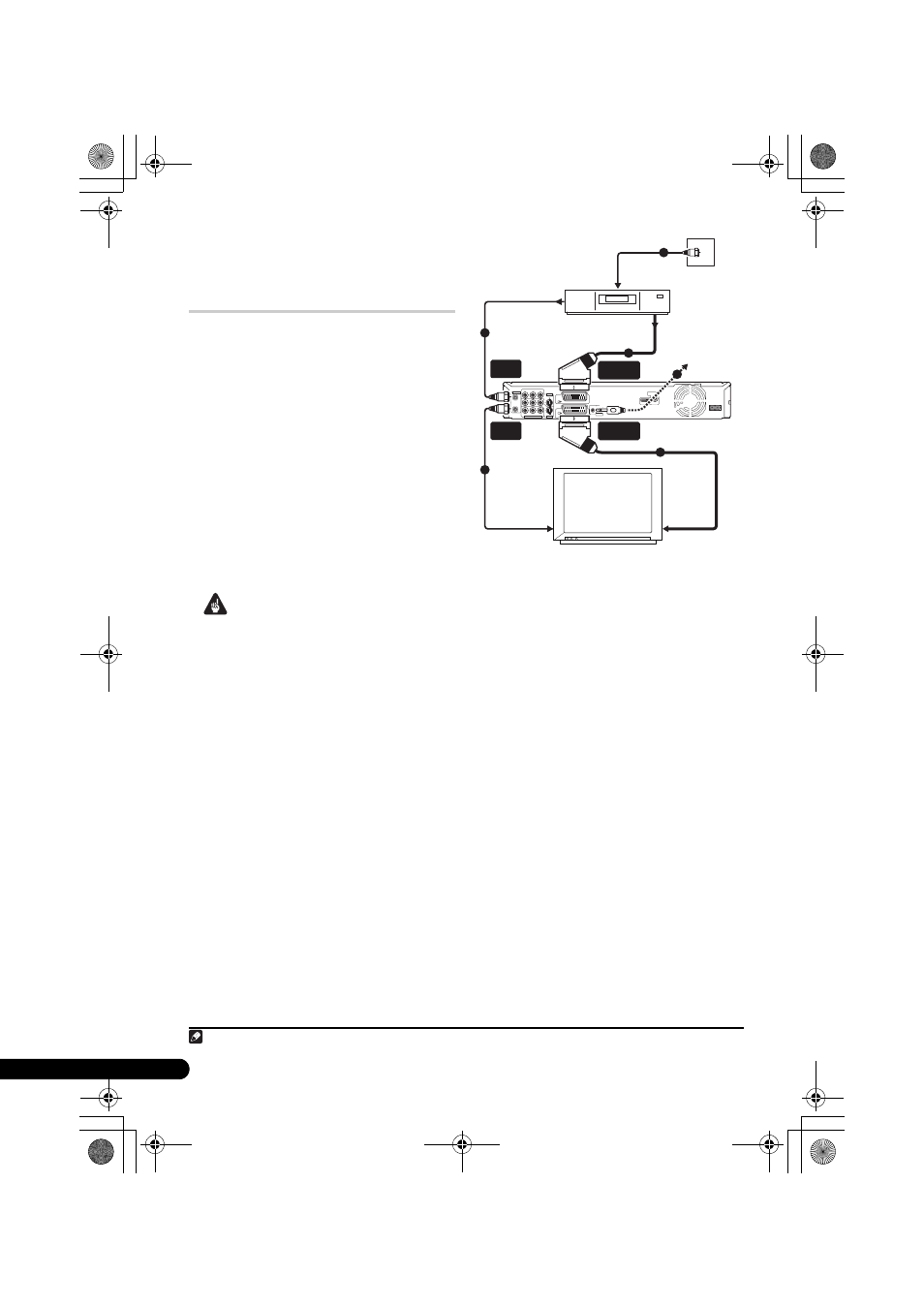

1 На схеме показаны видео соединения SCART, но также можно использовать любое другое аудио-видео подключение.
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
Телевизор
Настенная розетка
для антенны спутниковой связи/
антенны/кабельного телевидения
Кабельный/спутниковый/
цифровой наземный ресивер
ANTENNA
IN (RF IN)
ANTENNA
OUT
1
1
1
2
3
4
От разъема
SCART AV
К разъему
SCART AV
AV2 (INPUT 1/
DECODER)
AV1 (RGB)-TV
От выходного
гнезда антенны
К входному
гнезду антенны
К входному
гнезду антенны
