Инструкция по эксплуатации Pioneer DVR-550H-S
Страница 141
141
Ru
Вход/Выход
Установки разъема VHF/UHF входа/выхода
антенны
. . . . . . . . . . . . . . . . . VHF/UHF 75
Ω (разъем IEC)
Вход Video. . . . . . . . . . . . . . . . . . . . . AV2 (Вход 1),
Вход 2 (передняя панель), Вход 3 (задняя панель)
Уровень входа . . . . . . . . . . . . . . . . . .1 Vp-p (75
Ω)
Разъемы. . . . . . . . . . аудио-видео разъем (Вход 1),
разъем RCA (Вход 2, Вход 3)
Видеовыход . . . . . . . . . . . . . . . . . . . . . AV1, Выход
Уровень выхода . . . . . . . . . . . . . . . . .1 Vp-p (75
Ω)
Разъемы. . . . . . . . . . . . аудио-видео разъем (AV1)
Разъем RCA (Выход)
Вход S-Video . . . . . . . . . . . . . . . . . . . AV2 (Вход 1),
Вход 2 (передняя панель), Вход 3 (задняя панель)
Y (яркость) – уровень входа . . . . . . .1 Vp-p (75
Ω)
C (цвет) – уровень входа . . . . . . 300 mVp-p (75
Ω)
Разъемы. . . . . . . . . . аудио-видео разъем (Вход 1),
4-штырьковый мини DIN (Вход 2, Вход 3)
Выход S-Video. . . . . . . . . . . . . . . . . . . AV1, Выход
Y (яркость) – уровень выхода . . . . . .1 Vp-p (75
Ω)
C (цвет) – уровень выхода . . . . . 300 mVp-p (75
Ω)
Разъемы. . . . . . . . . . . . аудио-видео разъем (AV1),
4-штырьковый мини DIN (Выход)
Выход компонентного видео
Уровень выхода . . . . . . . . . . . . .Y: 1,0 Vp-p (75
Ω)
P
B
, P
R
: 0,7 Vp-p (75
Ω)
Разъемы . . . . . . . . . . . . . . . . . . . . . . разъемы RCA
Вход RGB . . . . . . . . . . . . . . . . . . . . . AV2 (Вход 1)
Уровень входа . . . . . . . . . . . . . . . . 0,7 Vp-p (75
Ω)
Разъемы. . . . . . . . . . аудио-видео разъем (Вход 1)
Выход RGB . . . . . . . . . . . . . . . . . . . . . . . . . . . . AV1
Уровень выхода . . . . . . . . . . . . . . . 0,7 Vp-p (75
Ω)
Разъемы. . . . . . . . . . . . аудио-видео разъем (AV1)
Аудиовход
. . . . . . . AV2 (Вход 1), Вход 2 (передняя панель),
Вход 3 (задняя панель) Л/П
Уровень входа
Во время приема аудиосигнала . . . . .2 В ср. квадр.
(Сопротивление на входе: более 22 к
Ω)
Разъемы. . . . . . . . . . аудио-видео разъем (Вход 1),
разъемы RCA (Вход 2)
Аудиовыход. . . . . . . . . . . . . . . . . . . . . AV1, Выход
Во время вывода аудиосигнала . . . . .2 В ср. квадр.
(Сопротивление на выходе: менее 1,5 к
Ω)
Разъемы. . . . . . . . . . . . аудио-видео разъем (AV1),
Разъемы RCA (Выход)
Вход управления. . . . . . . . . . . . . . . . . . Мини-джек
Цифровой аудиовыход . . . . . . . . . . .Коаксиальный
G-LINK™. . . . . . . . . . . . . . . . . . . . . . . . Мини-джек
Вход DV. . . . . . . . . 4 штыревой (передняя панель)
(стандарт i.LINK/IEEE 1394)
HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . 19 штыревой

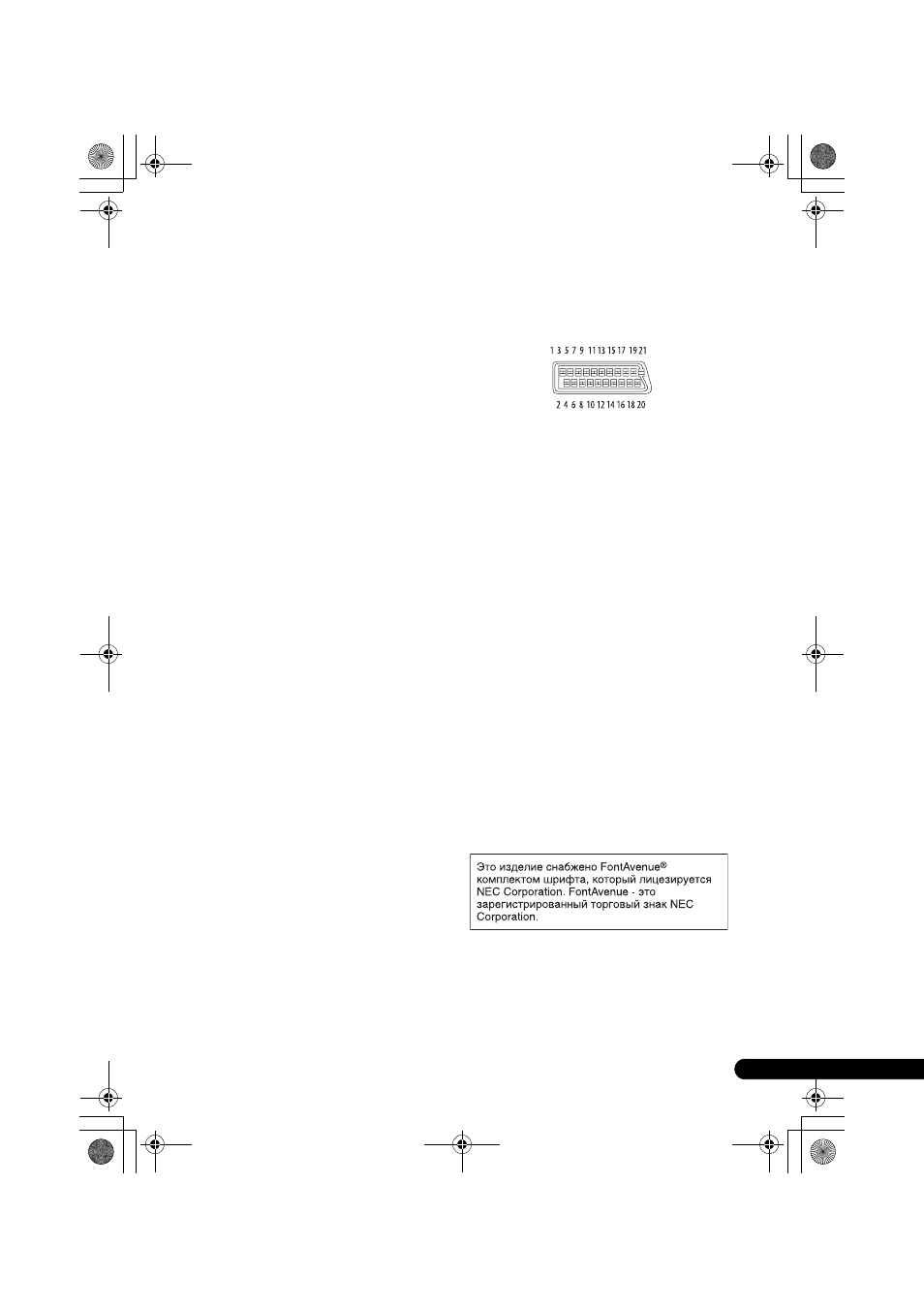

Аудио-видео разъемы
(
назначение 21-штырькового разъема)
Аудио-видео разъем вход/выход
. . . . . . . . . . . . . . . . . . . . . . 21-штырьковый разъем
Этот разъем обеспечивает передачу видео и
аудиосигналов на подключенный совместимый
цветной телевизор или монитор.
Номер штырька
AV1 (RGB) -TV /AV2 (INPUT 1/DECODER)
1 . . . . . . . . . . . Аудиовыход 2/R / Аудиовыход 2/R
2 . . . . . . . . . . . . . . . . . . . . . . . . . – / Аудиовход 2/R
11 . . . . . . . . . . . . . . . . . . . . . . .Выход G / Выход G
3 . . . . . . . . . . . .Аудиовыход 1/L / Аудиовыход 1/L
6 . . . . . . . . . . . . . . . . . . . . . . . . . – / Аудиовход 1/L
15 . . . . . . . . . . . . . Выход R или С / Вход R или C
4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ЗЕМЛЯ
17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ЗЕМЛЯ
7 . . . . . . . . . . . . . . . . . . . . . . . . . Выход B / Вход B
19 . . . . . . Видеовыход или выход Y / Видеовыход
20 . . . . . . . . . . . . . . . . . – / Видеовыход или вход Y
8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Состояние
21 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ЗЕМЛЯ
Поставляемые принадлежности
Пульт ДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Сухие батарейки (AA/R6P) . . . . . . . . . . . . . . . . . . 2
Аудио-видео кабель (красный/белый/желтый)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Кабель G-LINK™ . . . . . . . . . . . . . . . . . . . . . . . . . 1
Кабель высокочастотной антенны . . . . . . . . . . . . 1
Сетевой шнур . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Инструкции по эксплуатации
Карточка гарантийного обслуживания . . . . . . . . 1
Примечание: Характеристики и дизайн этого
изделия могут изменяться с целью улучшения без
предварительного уведомления.
