14
Ru
Глава 2
Подключения

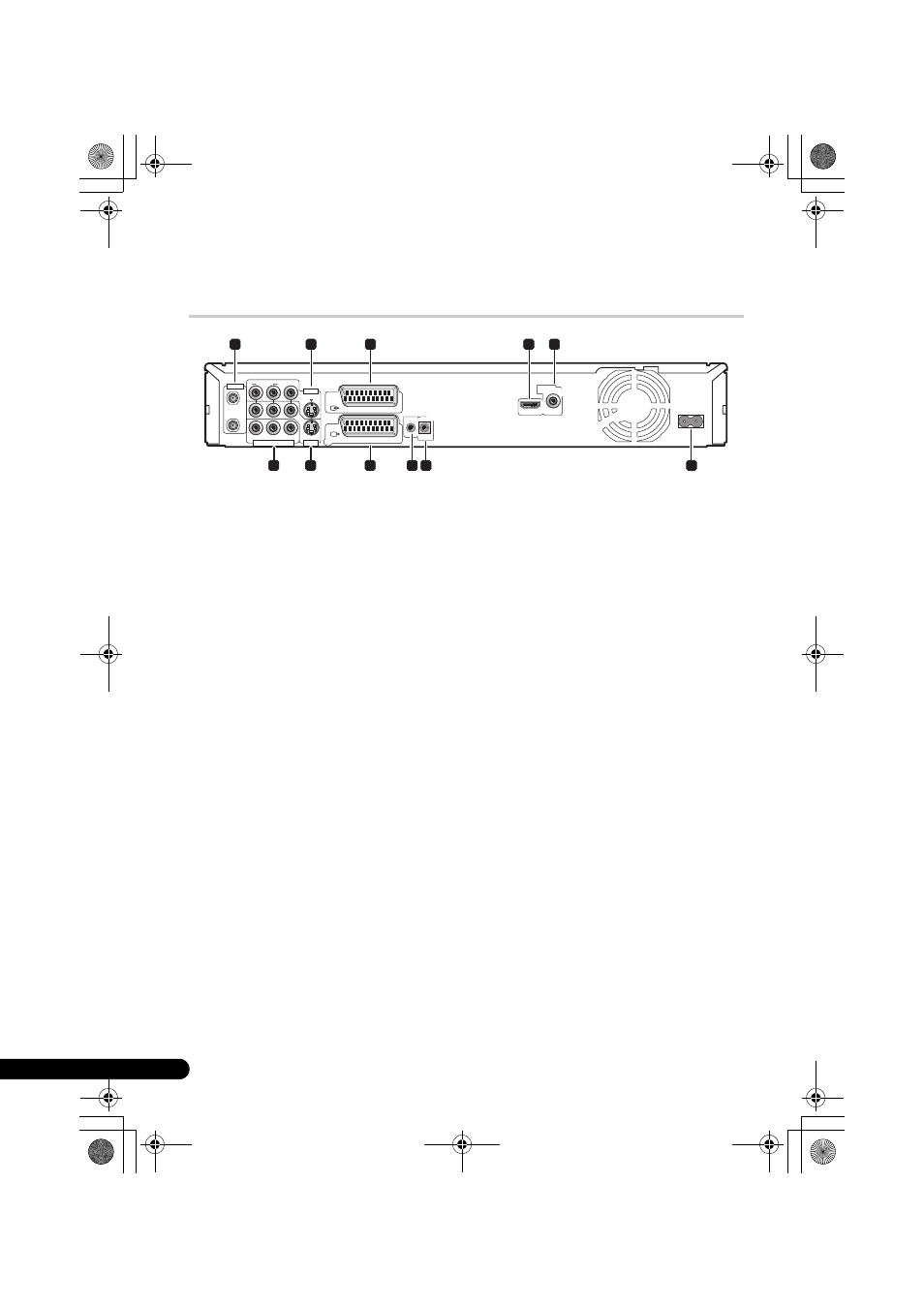

Соединения на задней панели
1
ANTENNA IN (RF IN)/OUT
Подключите телевизионную антенну к разъему
ANTENNA IN (RF IN)
. При подключении к
телевизору сигнал передается на разъем
ANTENNA OUT
.
2
INPUT 3
Входные разъемы стереофонического
аналогового аудиосигнала, видеосигнала и
сигнала S-video для подключения к
видеомагнитофону или другому компоненту-
источнику.
3
AV2 (INPUT 1/DECODER)
Аудио-
видео терминал
Разъем аудио-видео входа/выхода SCART-типа
для подключения к видеомагнитофону или
другому оборудованию, оборудованному
разъемом SCART. Входной разъем принимает
видеосигнал, сигнал S-video и сигнал RGB.
О настройке см. AV2/L1 In на стр. 116.
4
HDMI OUT
Выход HDMI для высококачественных
цифровых аудио и видеосигналов.
5
DIGITAL AUDIO OUT
Коаксиальный цифровой аудиоразъем для
подключения аудио-видео усилителя/ресивера,
декодера Dolby Digital/DTS/MPEG или другого
оборудования с цифровым входом.
6
COMPONENT VIDEO OUT (
Выход
компонентного видео)
Видеовыход высокого качества для
подключения к телевизору или монитору с
входом компонентного видео.
7
OUTPUT
Выходные разъемы стереофонического
аналогового аудиосигнала, видеосигнала и
сигнала S-video для подключения к телевизору
или аудио-видео усилителю/ресиверу.
8
AV1 (RGB)-TV
Аудио-видео терминал
Аудио-видео разъем SCART для подключения
к телевизору или другому оборудованию с
разъемом SCART. Выходной видеосигнал
переключается между видеосигналом,
сигналом S-video и сигналом RGB. О настройке
см. AV1 Out на стр. 115.
9
G-LINK™
Используется для подключения поставляемого
кабеля G-LINK™, чтобы включить GUIDE
Plus+™ для управления внешним спутниковым
ресивером и т.д.
10 CONTROL IN
Используется для управления этим рекордером
от сенсора ДУ другого компонента Pioneer с
терминалом
CONTROL OUT
и знаком Pioneer
. Подключите терминал
CONTROL OUT
другого компонента к терминалу
CONTROL IN
этого рекордера через кабель mini-plug.
11 AC IN –
Гнездо питания
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
1
2
6
7
8
9 10
11
3
4
5
