17
Ru

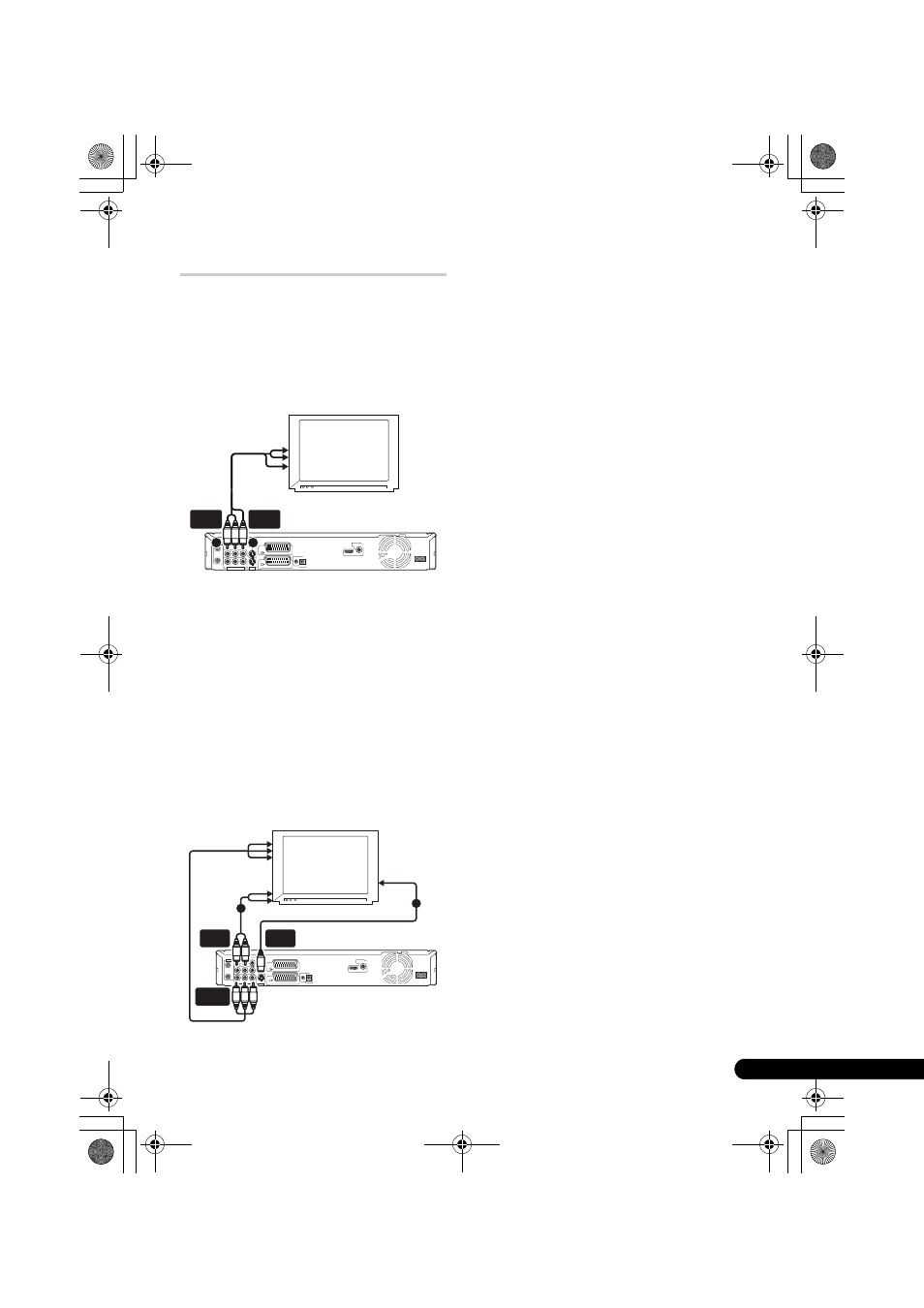

Использование аудио-
видео выходов другого типа
Если невозможно использовать аудио-видео
терминал SCART для подключения телевизора
к данному рекордеру, существуют стандартные
аудио-видео выходы, а также выход S-video и
компонентного видеосигнала.
Использование поставляемого
аудио-видео кабеля
1
Подсоедините разъем VIDEO
OUTPUT
к видеовходу телевизора.
Для подключения видео используйте желтый
разъем поставляемого аудио-видео кабеля.
2
Подсоедините разъемы AUDIO
OUTPUT
к соответствующим
аудиовходам телевизора.
Для подключения аудио используйте красный
и белый разъемы поставляемого аудио-видео
кабеля. Для обеспечения правильного
стереозвучания убедитесь, что левый и правый
выходы подключены к соответствующим
входным разъемам.
Использование функции выхода
S-video
или компонентного видео
1
Подсоедините выход S-video или
выход компонентного видео к
соответствующему разъему
телевизора.
Для подключения S-video с помощью S-video
кабеля (не поставляется) подключите разъем
S-VIDEO OUTPUT
к входу S-video телевизора.
Для подключения компонентного видео
воспользуйтесь кабелем компонентного видео
(не поставляется), чтобы подключить разъем
COMPONENT VIDEO OUT
к входу
компонентного видео телевизора.
О настройке выхода компонентного видео для
использования на телевизоре с поддержкой
строчной развертки см. также Component Video
Out на стр. 115.
2
Подсоедините разъемы AUDIO
OUTPUT
к соответствующим
аудиовходам телевизора.
Можно использовать поставляемый аудио-
видео кабель, не подключая желтый штекер для
видео. Для обеспечения правильного
стереозвучания убедитесь, что левый и правый
выходы подключены к соответствующим
входным разъемам.
Телевизор
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
VIDEO
OUTPUT
AUDIO
OUTPUT
К аудиовходу
К видеовходу
1
2
Телевизор
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
COMPONENT
VIDEO OUT
1
2
S-VIDEO
OUTPUT
AUDIO
OUTPUT
К аудиовходу
К компонентному
видеовходу
К видеовходу
