20
Ru

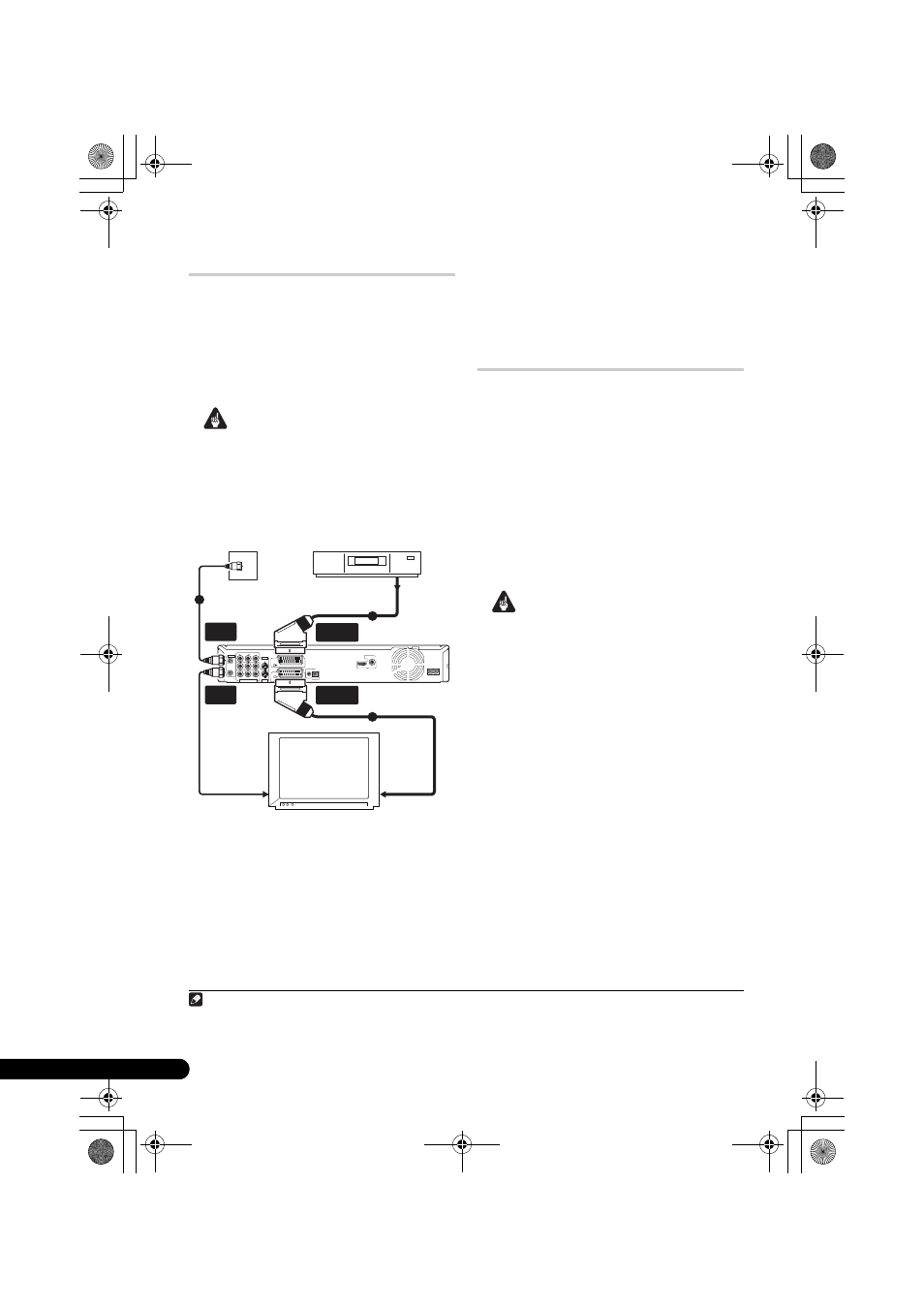

Подключение внешнего
декодера (2)
При наличии только декодера подключите его
к этому рекордеру и телевизору, как показано
на этой странице.
1
Данное подключение позволяет:
• Записывать закодированные каналы,
принимаемые встроенным ТВ-тюнером
рекордера.
Важно
• Не подключайте этот рекордер к
видеомагнитофону, ресиверу спутникового
телевидения или блоку приема кабельного
телевидения, используя функцию ‘прямо’.
Всегда подключайте каждый компонент
непосредственно к телевизору или аудио-
видео усилителю/ресиверу.
1
Подключите высокочастотные
антенные кабели как показано на
иллюстрации.
Это позволит просматривать и записывать
телевизионные каналы.
2
С помощью кабеля SCART (не
поставляется) подключите аудио-видео
разъем
AV1 (RGB)-TV
к аудио-видео
разъему SCART на телевизоре.
Это позволит просматривать диски.
3
Используя другой кабель SCART,
подключите аудио-видео разъем
AV2
(INPUT 1/DECODER)
к аудио-видео
разъему SCART на декодере.
Это позволит записывать закодированные
телевизионные каналы.
Подключение к аудио-видео
усилителю/ресиверу
Для прослушивания многоканального
объемного звучания требуется подключить
этот рекордер к аудио-видео усилителю/
ресиверу через коаксиальный цифровой выход.
Кроме цифрового подключения,
рекомендуется также использовать аналоговое
стереофоническое подключение для
совместимости со всеми дисками и
источниками.
Возможно, вы также захотите подключить
видеовыход к аудио-видео усилителю/
ресиверу. Используйте обычный видеовыход
(как показано здесь) или выход S-video.
Важно
• Если рекордер не настроен
соответствующим образом для работы с
аудио-видео усилителем/ресивером, из
акустических систем может быть слышен
шум (см. Audio Out на стр. 117).
• Не подключайте этот рекордер к
телевизору через видеомагнитофон,
используя аудио-видео кабели, с помощью
функции ‘прямо’. Всегда подключайте его
к телевизору напрямую.
Примечание
1 Для использования этой настройки требуется выполнить следующие настройки в меню Initial Setup:
• Установите параметр AV2/L1 In на Decoder в меню Initial Setup (см. AV2/L1 In на стр. 116).
• На экране Manual CH Setting установите параметр Decoder для смешанных каналов на On (см. Manual CH Setting
на стр. 114).
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
Телевизор
Настенная розетка
для кабеля антенны/
кабельного телевидения
Декодер
ANTENNA
IN (RF IN)
ANTENNA
OUT
1
2
3
От разъема
SCART AV
К разъему
SCART AV
AV2 (INPUT 1/
DECODER)
AV1 (RGB)-TV
К входному
гнезду антенны
