Cистемная плата в сборе
Dell™ Vostro™ 1710 руководство по обслуживанию
Извлечение системной платы в сборе
Обратная установка системной платы в сборе
Микросхема
BIOS на системной плате содержит метку производителя, которая также видна на ярлыке со штриховым кодом, прикрепленном к
основанию компьютера . В состав запасного комплекта для системной платы входит диск с утилитой для переноса метки производителя на запасную
системную плату .
Извлечение системной платы в сборе
1. Выполните инструкции , описанные в разделе Перед началом работы с компьютером .
2. Извлеките все платы или заглушки , установленные в слоте ExpressCard и слоте для плат «8-в-1».
3. Извлеките жесткий диск (см. Извлечение жесткого диска ).
4. Извлеките плату беспроводной локальной сети (смотрите раздел Извлечение платы WLAN ).
5. Извлеките вентилятор (смотрите раздел Извлечение вентилятора ).
6. Снимите шарнирную крышку (смотрите раздел Снятие шарнирной крышки ).
7. Снимите клавиатуру (смотрите раздел Извлечение клавиатуры ).
8. Снимите дисплей в сборе (смотрите раздел Снятие дисплея в сборе ).
9. Снимите упор для рук (смотрите раздел Снятие подставки для рук ).
10. Извлеките оптический дисковод (см. Извлечение оптического дисковода ).
11. Отсоедините кабель дочерней платы 1394/USB от системной платы.
12. Отсоедините кабель DC-in и кабель динамика от системной платы.
13. Извлеките два винта M2,5 x 5 мм из верхней части системной платы.
14. Приподнимите правый край системной платы , а затем осторожно приподнимите всю системную плату, извлекая ее из компьютера.
ПРЕДУПРЕЖДЕНИЕ : Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .

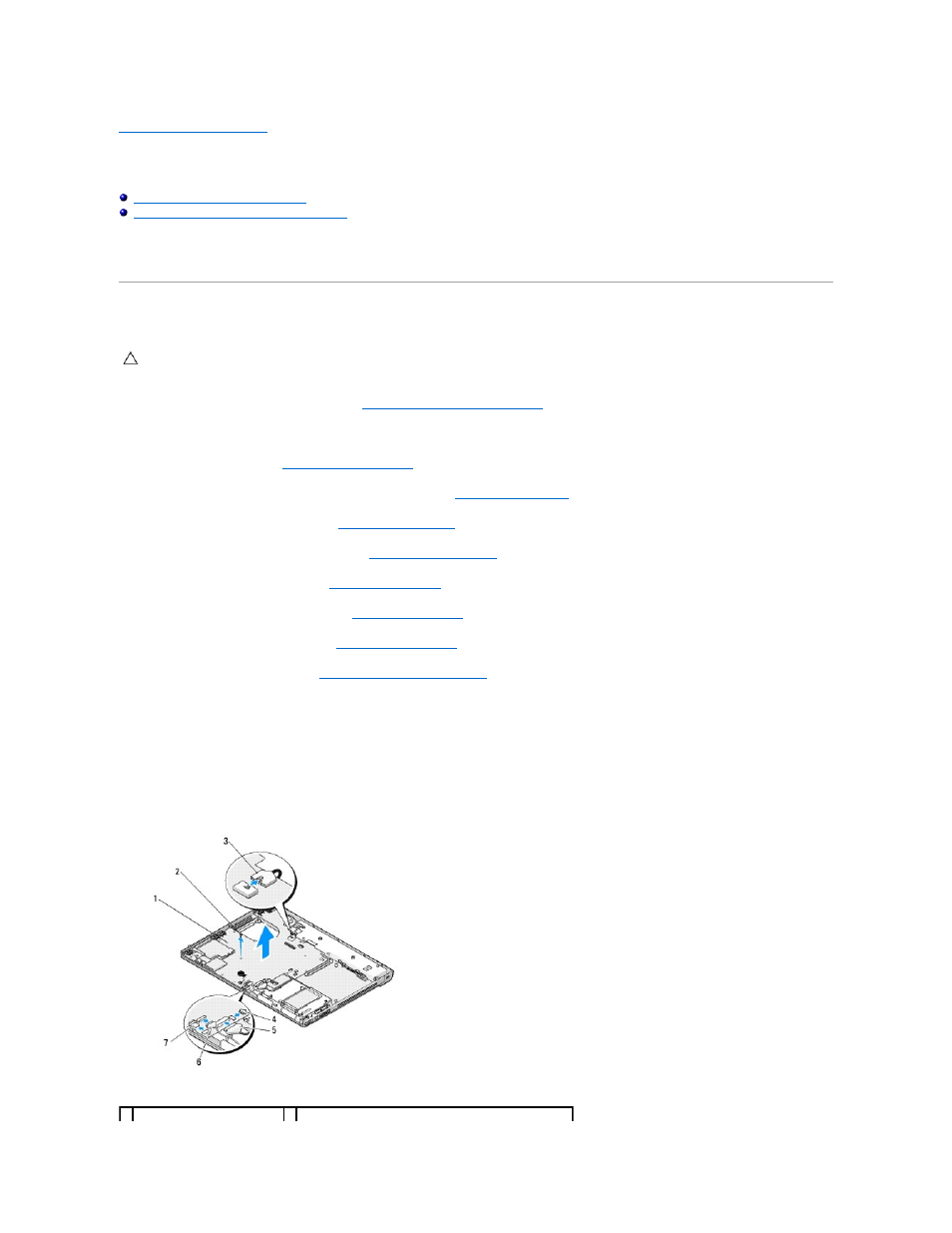

1 системная плата 2 винты M2,5 x 5 мм для крепления системной платы (2)
