11. Отсоедините разъем панели мультимедийных кнопок от системной платы .
12. Отсоедините разъем сенсорной панели от системной платы .
13. Отсоедините разъем считывателя отпечатков пальцев от системной платы .
14. Двигаясь справа налево , осторожно приподнимите упор для рук вдоль задней кромки, возле шарнирных кронштейнов, и аккуратно поднимите
упор для рук .
Обратная установка упора для рук
Данная процедура предполагает завершение процедуры извлечения Снятие упора для рук .
1. Совместите упор для рук с основанием компьютера и аккуратно защелкните его .
2. Подсоедините разъем сенсорной панели к системной плате .
3. Подсоедините разъем панели мультимедийных кнопок к системной плате .
4. Подсоедините разъем считывателя отпечатков пальцев к системной плате .
5. Вверните три винта с головкой под ключ , расположенные со стороны упора для рук, обращенной к дисплею.
6. Вверните восемь винтов M2,5 x 5 мм в верхнюю часть упора для рук.
7. Переверните компьютер вверх дном и вверните восемь винтов M2,5 x 8 мм с нижней стороны компьютера и один винт M2 x 3 мм в вентилятор для
фиксации упора для рук .
8. Установите на место дисплей в сборе (смотрите раздел Обратная установка дисплея в сборе ).
ВНИМАНИЕ : Не применяйте силу при отсоединении упора для рук от компьютера . При возникновении сопротивления аккуратно изогните или
прижмите упор для рук либо выполните движение вдоль кромки , по направлению от участка, где возникло сопротивление, пока упор для рук не
будет разблокирован .

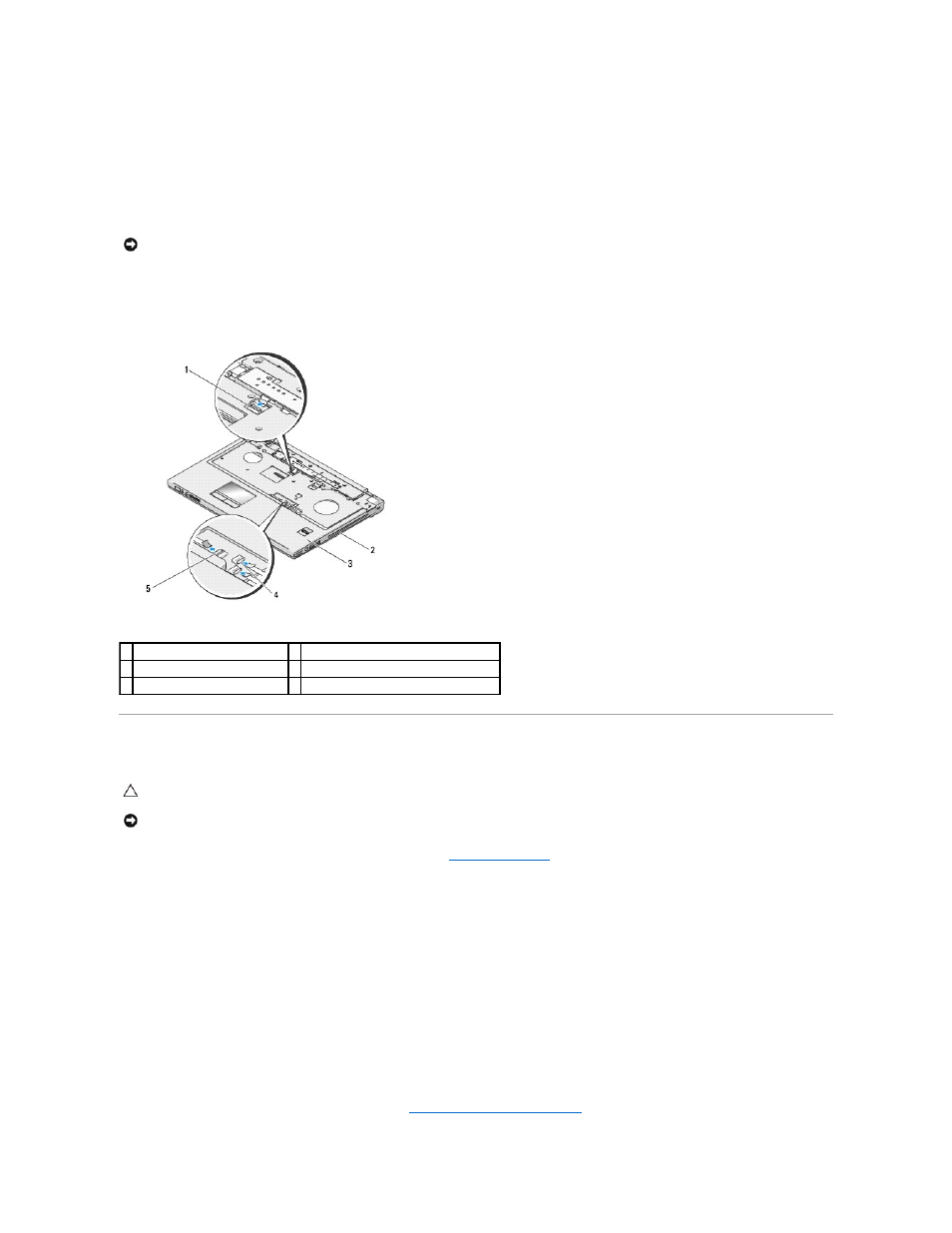

1 разъем мультимедийной панели 2 основание компьютера
3 упор для рук 4 разъем считывателя отпечатков пальцев
5 разъем сенсорной панели
ПРЕДУПРЕЖДЕНИЕ : Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .
ВНИМАНИЕ : Убедитесь , что кабель сенсорной панели и кабель для внутренней платы с беспроводной технологией Bluetooth® надлежащим
образом проложены , и лишь затем установите упор для рук на место.
