Панель дисплея
Снятие панели дисплея
1. Выполните инструкции , описанные в разделе Перед началом работы с компьютером .
2. Отсоедините антенну от платы WLAN (см. Извлечение платы WLAN ).
3. Снимите шарнирную крышку (смотрите раздел Снятие шарнирной крышки ).
4. Снимите клавиатуру (смотрите раздел Извлечение клавиатуры ).
5. Снимите дисплей в сборе (смотрите раздел Снятие дисплея в сборе ).
6. Снимите лицевую панель дисплея (смотрите раздел Снятие лицевой панели дисплея ).
7. Выверните два винта M2,5 x 5 мм из шарниров дисплея.
8. Приподнимите верхнюю кромку панели дисплея в сборе и снимите ее с верхней крышки .
9. Извлеките восемь винтов M2 x 3 мм из панели дисплея.
Обратная установка панели дисплея
Данная процедура предполагает завершение процедуры извлечения Снятие панели дисплея .
1. Установите восемь винтов M2 x 3 мм в панель дисплея.
2. Вставьте панель дисплея в сборе в верхнюю крышку .
3. Совместите направляющие штыри , расположенные в верхней части шарнирных панелей дисплея, и установите панель дисплея в верхней
крышке .
4. Вверните два винта M2,5 x 5 мм в шарниры.
5. Установите на место лицевую панель дисплея (смотрите раздел Обратная установка лицевой панели ).
ПРЕДУПРЕЖДЕНИЕ : Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .

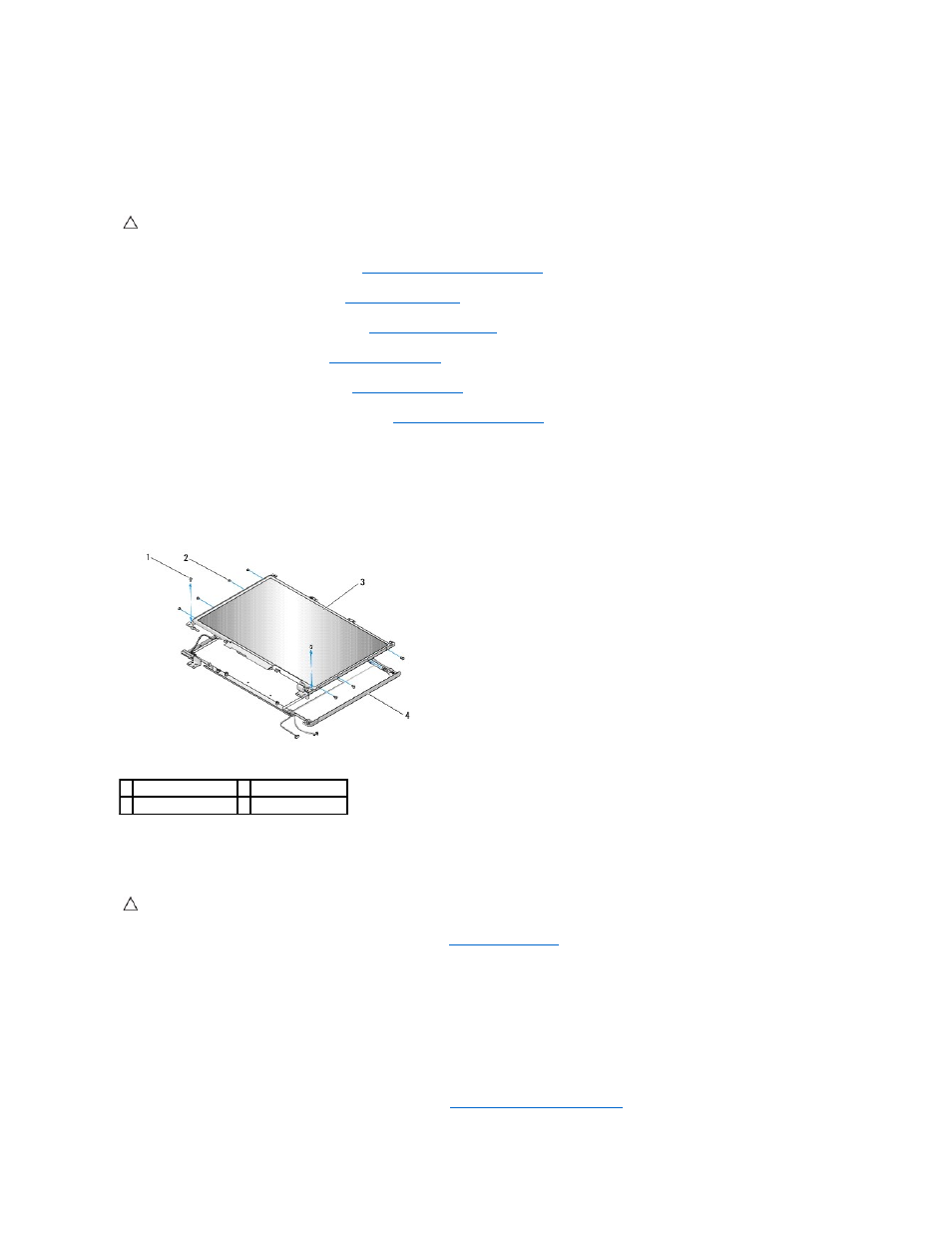

1 винты M2,5 x 5 мм (2) 2 винты M2 x 3 мм (8)
3 панель дисплея 4 верхняя крышка
ПРЕДУПРЕЖДЕНИЕ : Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .
