Панели кнопки питания и мультимедийных кнопок
Dell™ Vostro™ 1710 руководство по обслуживанию
Извлечение панелей кнопки питания и мультимедийных кнопок
Установка панелей кнопки питания и мультимедийных кнопок
Извлечение панелей кнопки питания и мультимедийных кнопок
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите шарнирную крышку
(смотрите раздел
Снятие шарнирной крышки
).
3.
Снимите клавиатуру
(смотрите раздел
Извлечение клавиатуры
).
4.
Отсоедините кабель панели мультимедийных кнопок от системной платы
.
5.
Извлеките винт
M2 x 3 мм, фиксирующий панель кнопки питания на подставке для рук.
6.
Извлеките винт
M2 x 3 мм, фиксирующий панель мультимедийных кнопок на подставке для рук.
7.
Приподнимите панель кнопки питания
, сместите влево панели кнопки питания и мультимедийных кнопок и, приподнимая панели, извлеките их из
компьютера одним движением
.
8.
Отсоедините кабель панели кнопки питания от разъема
, расположенного снизу панели мультимедийных кнопок.
9.
Аккуратно извлеките кабель панели мультимедийных кнопок из
-под упора для рук.
Установка панелей кнопки питания и мультимедийных кнопок
ПРЕДУПРЕЖДЕНИЕ
:
Перед тем как приступить к выполнению операций данного раздела
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ВНИМАНИЕ
:
Панель кнопки питания и мультимедийных кнопок следует извлекать и устанавливать как единое целое
.

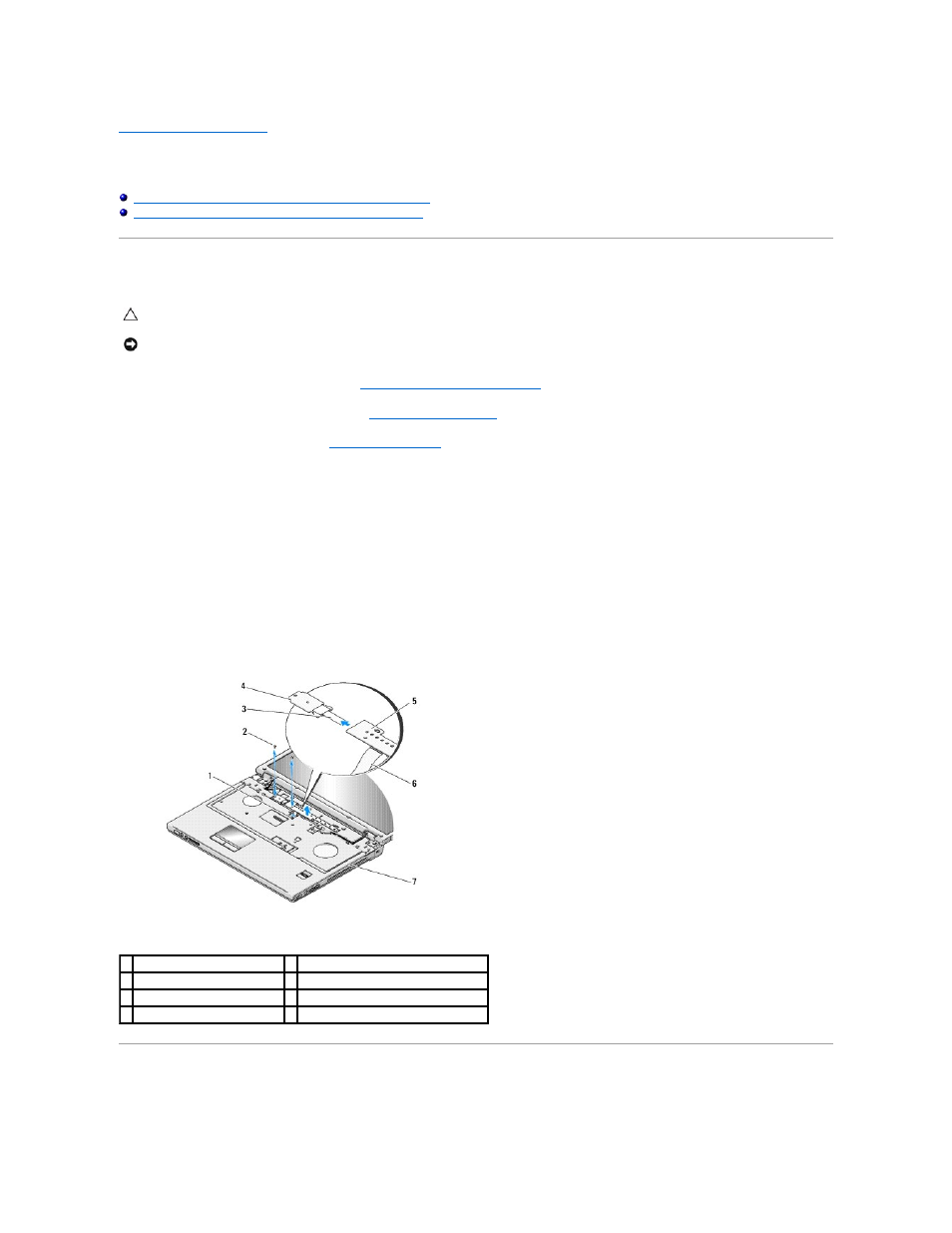

1 разъем на системной плате
2 винты M2 x 3 мм (2)
3 кабель панели кнопки питания 4 панель кнопки питания
5 мультимедийная панель
6 кабель панели мультимедийных кнопок
7 упор для рук
