Модуль процессора
Dell™ Vostro™ 1710 руководство по обслуживанию
Обратная установка модуля процессора
Извлечение модуля процессора
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Ослабьте восемь винтов
, фиксирующие крышку отсека памяти. (См. в разделе
Извлечение модуля памяти
иллюстрацию крышки модуля памяти
.)
3.
Снимите крышку отсека памяти и отложите ее в сторону
.
4.
Извлеките вентилятор
(смотрите раздел
Извлечение вентилятора
).
5.
Извлеките блок радиатора процессора
(смотрите раздел
Извлечение блока радиатора процессора
).
6.
Для ослабления гнезда с нулевым усилием сочленения поверните с помощью небольшой отвертки с плоским жалом и кулачковый винт гнезда с
нулевым усилием сочленения против часовой стрелки
, переместив его до кулачкового фиксатора.
7.
Приподнимите модуль процессора и извлеките его из гнезда с нулевым усилием сочленения
.
Обратная установка модуля процессора
ПРЕДУПРЕЖДЕНИЕ
:
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ВНИМАНИЕ
:
Во избежание повреждения процессора держите отвертку перпендикулярно процессору при повороте кулачкового винта
.

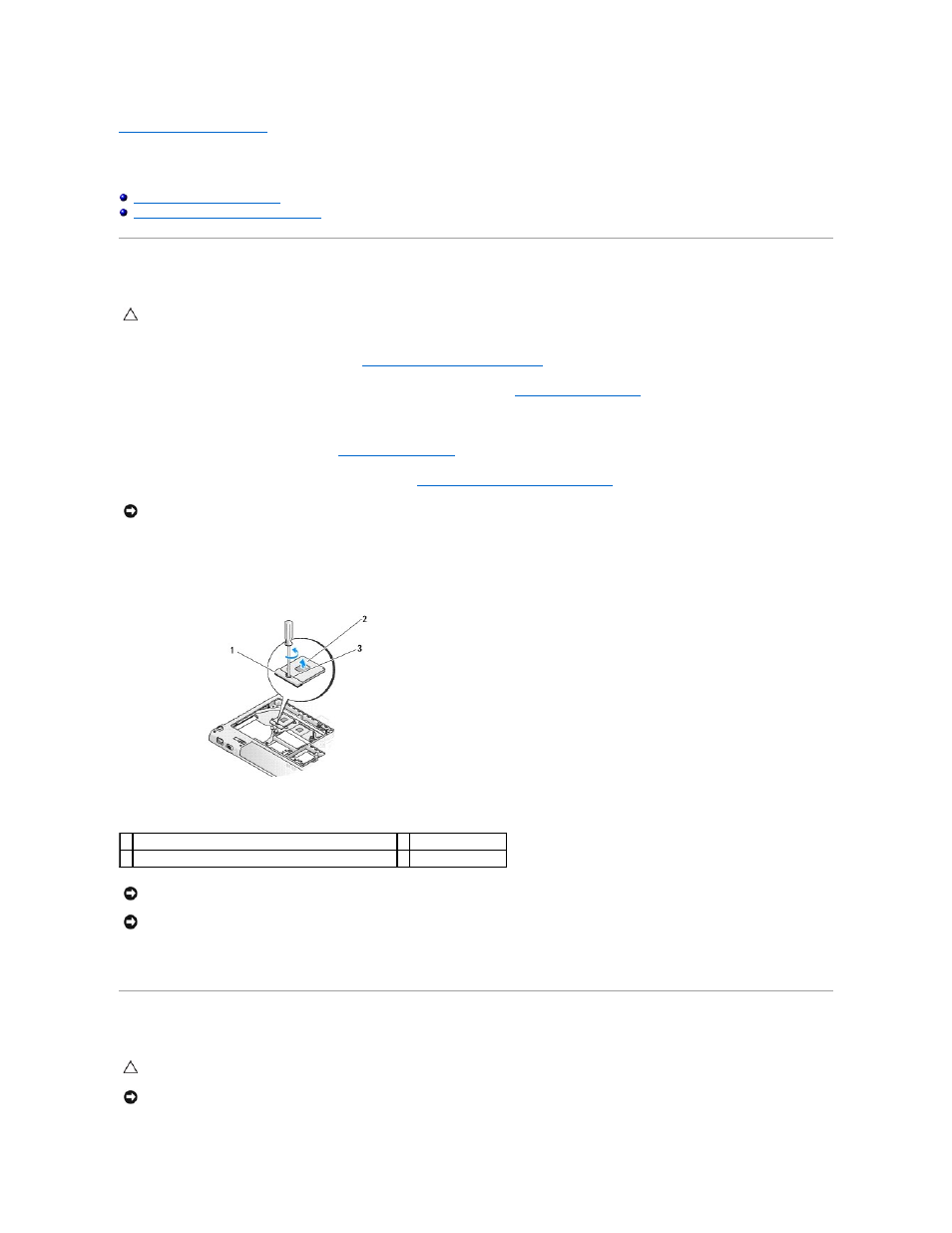

1 гнездо с нулевым усилием сочленения
2 модуль процессора
3 кулачковый винт гнезда с нулевым усилием сочленения
ВНИМАНИЕ
:
Для обеспечения максимального охлаждения процессора не касайтесь поверхностей теплообмена на блоке радиатора процессора
.
Находящиеся на коже жировые вещества могут снизить теплопроводность термоохлаждающих накладок
.
ВНИМАНИЕ
:
При извлечении модуля процессора потяните модуль вверх
, не допуская перекосов. Следите за тем, чтобы не погнуть контакты
модуля процессора
.
ПРЕДУПРЕЖДЕНИЕ
:
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ВНИМАНИЕ
:
Не касайтесь контактной колодки процессора
. Во избежание прерывистого контакта между кулачковым винтом и процессором при
поворачивании кулачкового винта прижмите и удерживайте основание процессора
, на котором монтируется контактная колодка.
