Страница 19
6.
Установите на место дисплей в сборе
Обратная установка дисплея в сборе
).
7.
Установите на место клавиатуру
(смотрите раздел
Обратная установка клавиатуры
).
8.
Установите на место шарнирную крышку
(смотрите раздел
Обратная установка крышки шарнира
).
9.
Подсоедините антенну к плате
WLAN (см.
Обратная установка платы
WLAN
).
Кабель дисплея
Извлечение кабеля дисплея
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Отсоедините антенну от платы
WLAN (см.
Извлечение платы
WLAN
).
3.
Снимите шарнирную крышку
(смотрите раздел
Снятие шарнирной крышки
).
4.
Снимите клавиатуру
(смотрите раздел
Извлечение клавиатуры
).
5.
Снимите дисплей в сборе
).
6.
Снимите лицевую панель дисплея
(смотрите раздел
).
7.
Снимите панель дисплея
8.
Выкрутите два винта
M2,5 x 5 мм из шарниров.
9.
Снимите панель дисплея
10.
Приподнимите панель дисплея и снимите ее с верхней крышки
.
11.
Отсоедините кабель дисплея от разъема на тыльной стороне панели дисплея
.
12.
Отсоедините кабель дисплея от инвертора дисплея
, расположенного на тыльной стороне панели дисплея.
Обратная установка кабеля дисплея
ПРЕДУПРЕЖДЕНИЕ
:
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.

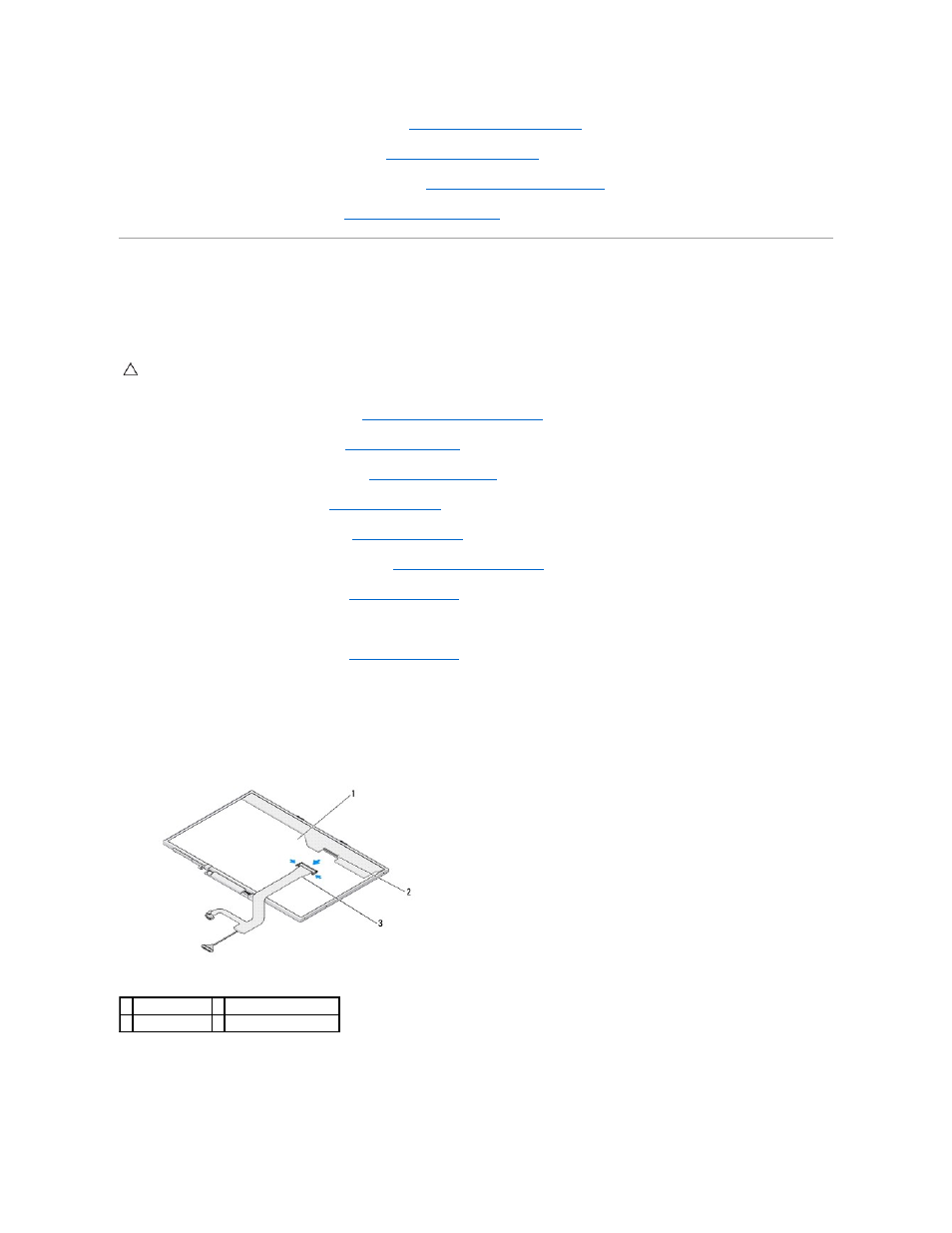

1 панель дисплея 2 разъем кабеля дисплея
3 кабель дисплея
