Дисплей
Dell™ Vostro™ 1710 руководство по обслуживанию
Дисплей в сборе
Снятие дисплея в сборе
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Отсоедините антенну от платы
WLAN (см.
Извлечение платы
WLAN
).
3.

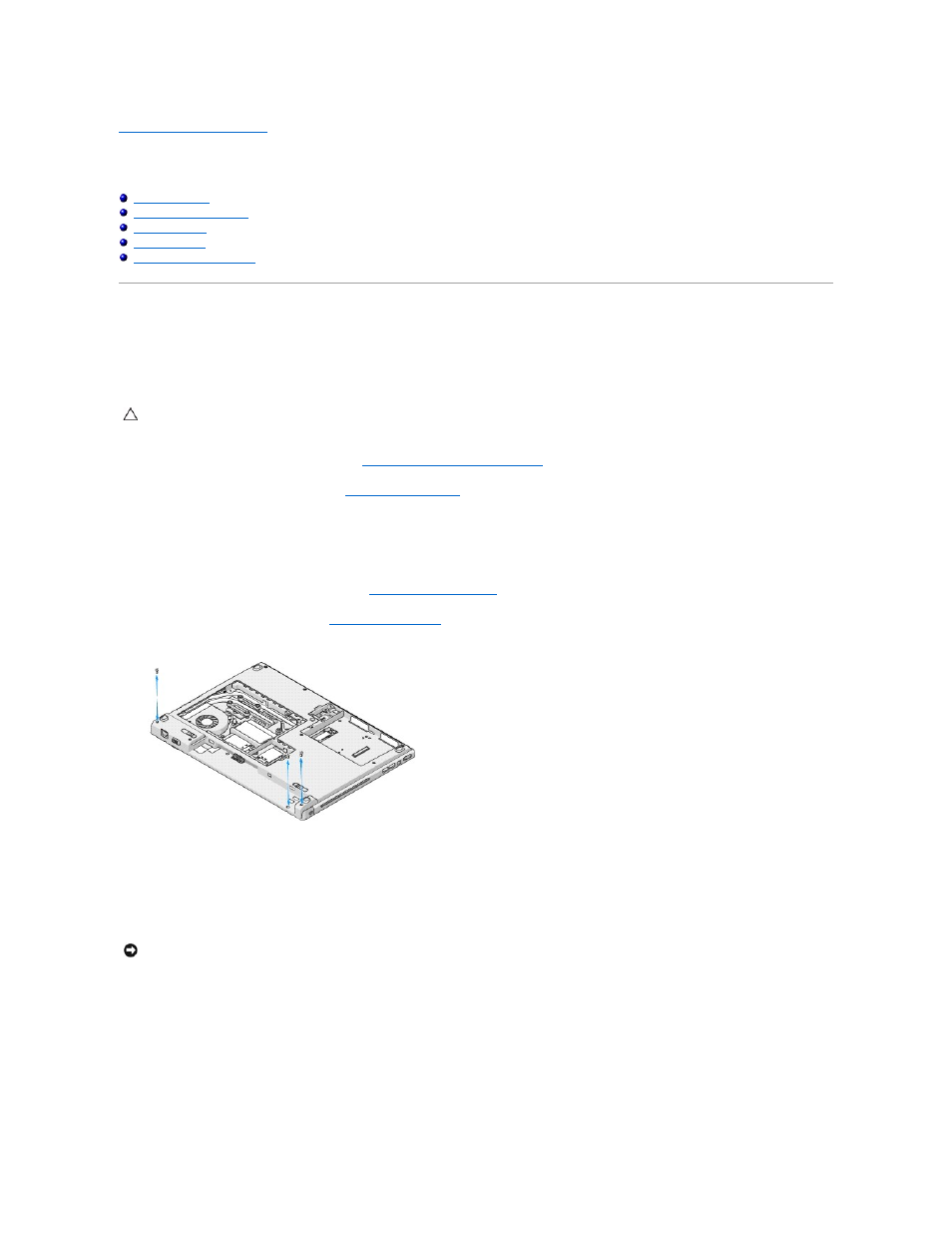

Расположив компьютер нижней стороной вверх
, извлеките два винта M2,5 x 8 мм, прикрепляющие дисплей в сборе к обоим углам компьютера.
4.
Расположив компьютер нижней стороной вверх
, извлеките винт M2,5 x 5 мм, расположенный в нижней части аккумуляторного отсека возле
кромки компьютера
.
5.
Снимите шарнирную крышку
(смотрите раздел
Снятие шарнирной крышки
).
6.
Снимите клавиатуру
(смотрите раздел
Извлечение клавиатуры
).
7.
Расположив компьютер верхней стороной вверх
, извлеките в правильной последовательности три пронумерованных винта M2,5 x 5 мм из
основания дисплея в сборе
.
8.
Извлеките винт
, фиксирующий кабель дисплея на основании дисплея в сборе.
9.
Отсоедините кабель дисплея от разъема кабеля дисплея на системной плате
.
10.
Приподнимите антенные кабели из
-под выступов на упоре для рук и сместите антенный кабель, извлекая его из-под упора для рук.
11.
Приподнимите дисплей в сборе и снимите его с компьютера
.
ПРЕДУПРЕЖДЕНИЕ
:
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ВНИМАНИЕ
:
Убедитесь
, что антенные кабели не застряли под пластмассовыми язычками на упоре для рук.
