Считыватель отпечатков пальцев
Dell™ Vostro™ 1710 руководство по обслуживанию
Извлечение считывателя отпечатков пальцев
Обратная установка считывателя отпечатков пальцев
Извлечение считывателя отпечатков пальцев
1. Выполните инструкции , описанные в разделе Перед началом работы с компьютером .
2. Снимите крышку жесткого диска . См. в разделе Извлечение жесткого диска иллюстрацию крышки жесткого диска .
3. Извлеките плату беспроводной локальной сети (смотрите раздел Извлечение платы WLAN ).
4. Снимите шарнирную крышку (смотрите раздел Снятие шарнирной крышки ).
5. Снимите клавиатуру (смотрите раздел Извлечение клавиатуры ).
6. Снимите дисплей в сборе (смотрите раздел Снятие дисплея в сборе ).
7. Снимите упор для рук (смотрите раздел Снятие подставки для рук ).
8. Извлеките с нижней стороны подставки винт M2 x 3 мм из крышки считывателя отпечатков пальцев и, приподнимая крышку считывателя
отпечатков пальцев , снимите ее с подставки для рук.
9. Поверните скобу ограничителя на разъеме считывателя отпечатков пальцев вверх для разблокировки разъема кабеля считывателя отпечатков
пальцев
.
10. Выдвиньте кабель считывателя отпечатков пальцев из разъема считывателя отпечатков пальцев .
11. Снимите считыватель отпечатков пальцев с подставки для рук .
Обратная установка считывателя отпечатков пальцев
ПРЕДУПРЕЖДЕНИЕ : Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .

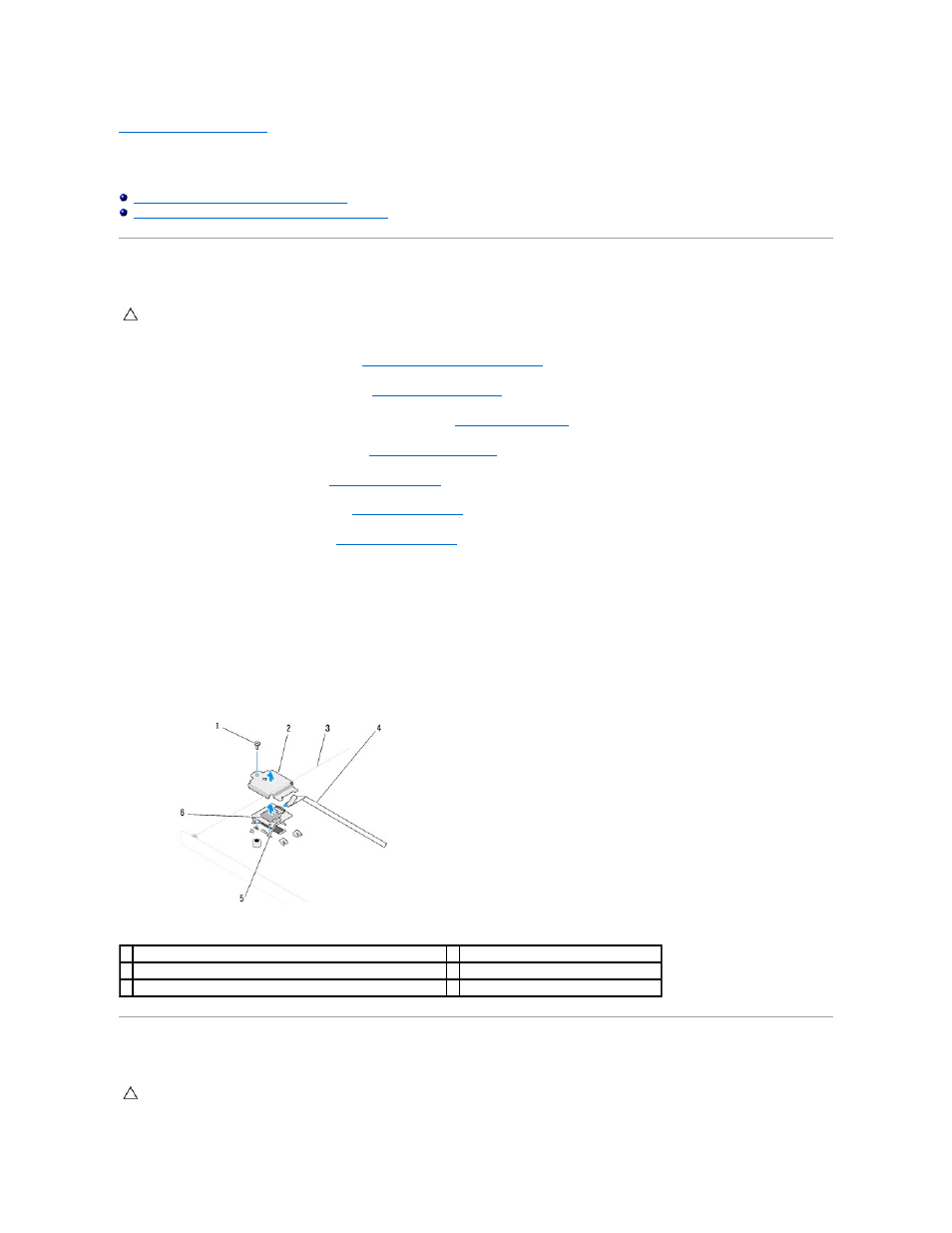

1 винт M2 x 3 мм 2 крышка считывателя отпечатков пальцев
3 нижняя сторона упора для рук 4 кабель считывателя отпечатков пальцев
5 разъем считывателя отпечатков пальцев со скобой ограничителя 6 считыватель отпечатков пальцев
ПРЕДУПРЕЖДЕНИЕ : Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .
