Защелка аккумулятора в сборе
Dell™ Vostro™ 1710 руководство по обслуживанию
Извлечение защелки аккумулятора в сборе
Обратная установка защелки аккумулятора в сборе
Извлечение защелки аккумулятора в сборе
1. Выполните инструкции , описанные в разделе Перед началом работы с компьютером .
2. Извлеките жесткий диск (см. Извлечение жесткого диска ).
3. Извлеките плату беспроводной локальной сети (смотрите раздел Извлечение платы WLAN ).
4. Извлеките вентилятор (смотрите раздел Извлечение вентилятора ).
5. Снимите шарнирную крышку (смотрите раздел Снятие шарнирной крышки ).
6. Снимите клавиатуру (смотрите раздел Извлечение клавиатуры ).
7. Снимите дисплей в сборе (смотрите раздел Снятие дисплея в сборе ).
8. Снимите упор для рук (смотрите раздел Снятие подставки для рук ).
9. Отключите кабель , соединяющий внутреннюю плату с беспроводной технологией Bluetooth® с системной платой (см. Извлечение платы ).
10. Извлеките оптический дисковод (см. Извлечение оптического дисковода ).
11. Снимите системную плату (см. Извлечение системной платы в сборе ).

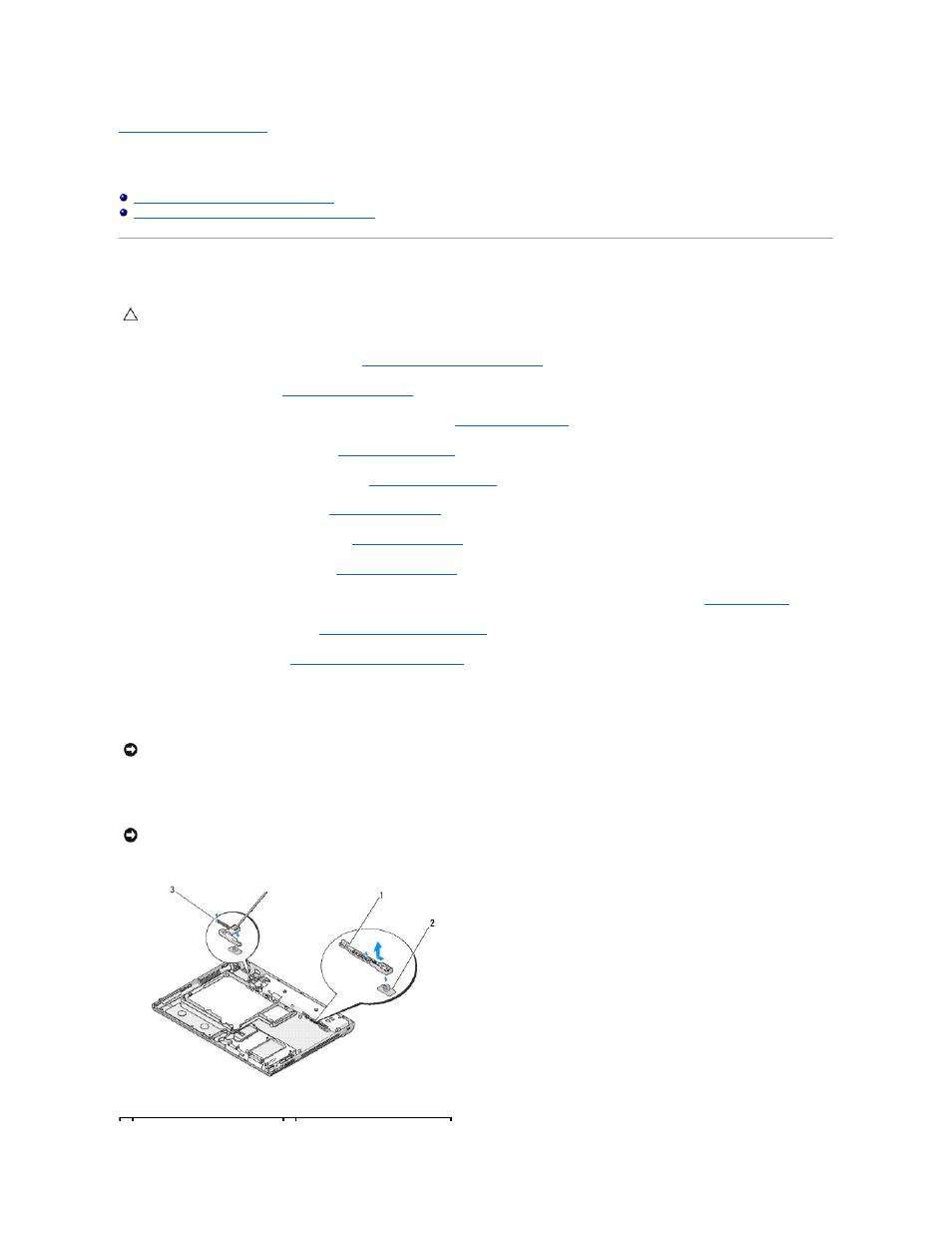

12. Извлеките винт M2 x 3 мм из кнопки фиксации аккумулятора.
13. Нажмите на фиксационную скобу влево для извлечения и приподнимите защелку аккумулятора в сборе над штырем .
14. Приподнимая защелку аккумулятора в сборе , извлеките ее из компьютера и отцепите пружину защелки аккумулятора в сборе.
ПРЕДУПРЕЖДЕНИЕ : Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .
ВНИМАНИЕ : Пружина защелки аккумулятора в сборе не фиксируется на защелке в сборе , поэтому велика вероятность не установить ее на
место . При извлечении защелки аккумулятора в сборе положите пружину в безопасное место до тех пор, пока защелка не будет готова к
обратной установке .
ВНИМАНИЕ : Перед снятием кнопки фиксации аккумулятора проверьте расположение кнопки и проверьте правильность положения при
обратной установке кнопки .
