Обратная установка платы
WLAN
Данная процедура предполагает завершение процедуры извлечения
1.
Вставьте разъем платы беспроводной локальной сети в разъем на системной плате под углом 45°.
2.
Подсоедините антенные кабели к устанавливаемой плате
WLAN.
Если на этикетке платы
WLAN имеются два треугольника (белый и черный), подсоедините белый антенный кабель к разъему с маркировкой
«
main» («главный») (белый треугольник) и подсоедините черный антенный кабель к разъему с маркировкой «aux» («дополнительный») (черный
треугольник
).
Если на этикетке платы
WLAN имеются три треугольника (белый, черный и серый), подсоедините белый антенный кабель к разъему с белым
треугольником
), подсоедините черный антенный кабель к разъему с черным треугольником и подсоедините серый антенный кабель к разъему с
серым треугольником
.
3.
Установите винт
M2 x 3 мм, фиксирующий плату WLAN.
4.
Установите крышку отсека памяти и затяните восемь винтов
, фиксирующие крышку отсека памяти.
Назад на страницу содержания

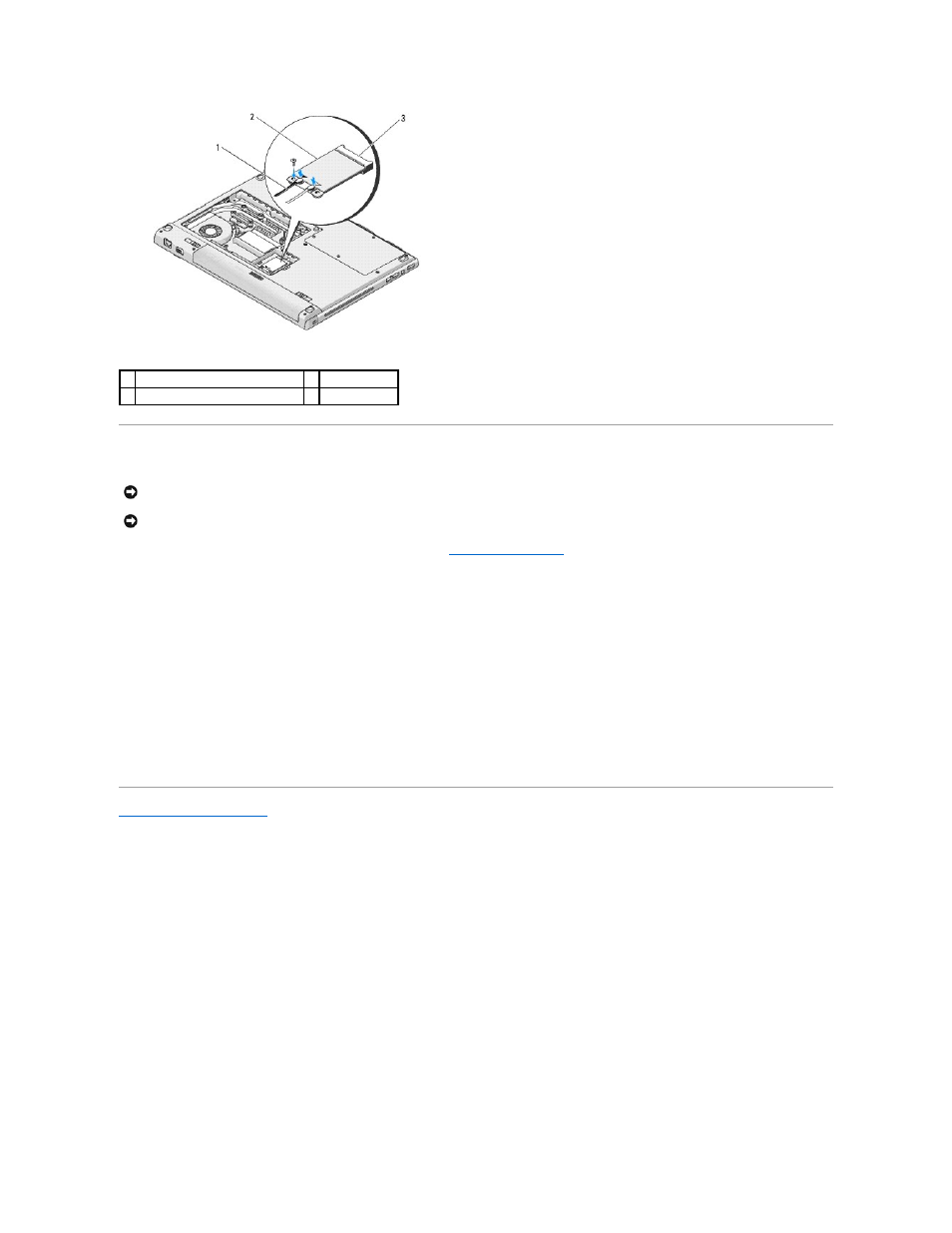

1 антенные кабели (2)
2 плата WLAN
3 разъем на системной плате
ВНИМАНИЕ
:
Разъемы имеют ключ
, что обеспечивает правильность вставки. Если при установке чувствуется сопротивление, проверьте разъемы
на плате и на системной плате и измените направление установки платы
.
ВНИМАНИЕ
:
Во избежание повреждения платы беспроводной локальной сети не разрешается размещать кабели под платой
.
